ఫ్లెక్స్ వెల్డింగ్ టైప్ యూనివర్సల్ కప్లింగ్ లేకుండా SWC-WH

ఫ్లెక్స్ వెల్డింగ్ టైప్ యూనివర్సల్ కప్లింగ్ లేకుండా SWC-WH

Raydafon యొక్క SWC-WH లేకుండా ఫ్లెక్స్ వెల్డింగ్ టైప్ యూనివర్సల్ కప్లింగ్ నాన్-ఎలాస్టిక్ వెల్డెడ్ యూనివర్సల్ కప్లింగ్‌లు విశ్వసనీయ ప్రసారాన్ని నిర్ధారించడానికి వెల్డెడ్ కనెక్షన్‌లను ఉపయోగించుకుంటాయి, మెటలర్జికల్ మరియు మైనింగ్ పరికరాల వంటి అధిక-లోడ్ అప్లికేషన్‌లకు వాటిని నమ్మదగిన ఎంపికగా చేస్తుంది. మేము చైనాలో ఫిజికల్ కప్లింగ్ తయారీదారులం. విశ్వసనీయ తయారీదారుగా, మేము స్థిరమైన సరఫరాను అందిస్తాము మరియు మీ పరికరాల స్పెసిఫికేషన్‌లకు అనుగుణంగా వివరాలను అందించగలము. ధర వివరాల కోసం, దయచేసి మమ్మల్ని నేరుగా సంప్రదించండి.
వెల్డెడ్ యోక్ · ఫ్లెక్స్ ఎలిమెంట్ లేదు · OEM సిద్ధంగా ఉంది

ఫ్లెక్స్ వెల్డింగ్ రకం యూనివర్సల్ కప్లింగ్ లేకుండా SWC-WHహెవీ-డ్యూటీ డ్రైవ్ షాఫ్ట్‌లు

రోలింగ్ మిల్లులు, క్రేన్లు, మైనింగ్ మరియు మెటలర్జికల్ డ్రైవ్‌ల కోసం నిర్మించిన దృఢమైన, వెల్డింగ్-రకం కార్డాన్ కప్లింగ్. వెల్డెడ్ యోక్ బోల్ట్-జాయింట్ లూసింగ్‌ను తొలగిస్తుంది. ఖచ్చితమైన సూది బేరింగ్‌లు ఘర్షణను తక్కువగా ఉంచుతాయి. బోర్ 100–550 mm, 710 kN·m వరకు టార్క్, 35CrMo అల్లాయ్ స్టీల్, చైనాలోని నింగ్బోలో ISO 9001 ఉత్పత్తి.

బోర్100 - 550 మి.మీ
నామమాత్రపు టార్క్1.25 - 710 kN·m
మడత కోణం15° - 25°
మెటీరియల్35CrMo స్టీల్
MOQ1 ముక్క
ప్రధాన సమయం15 - 30 రోజులు

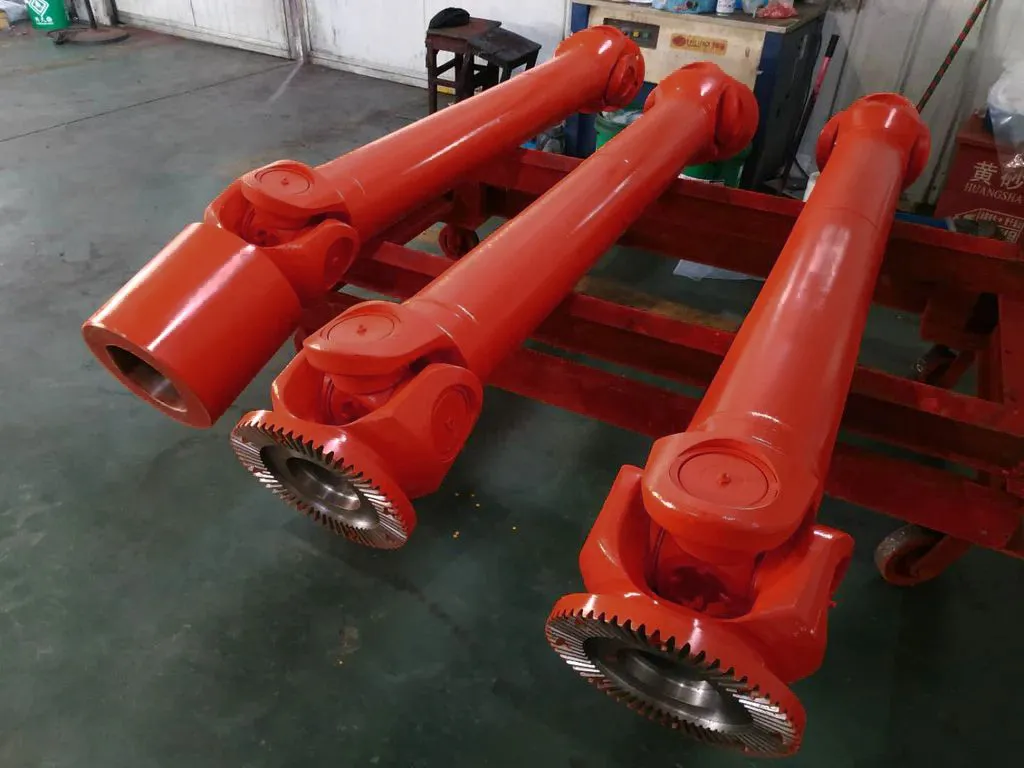

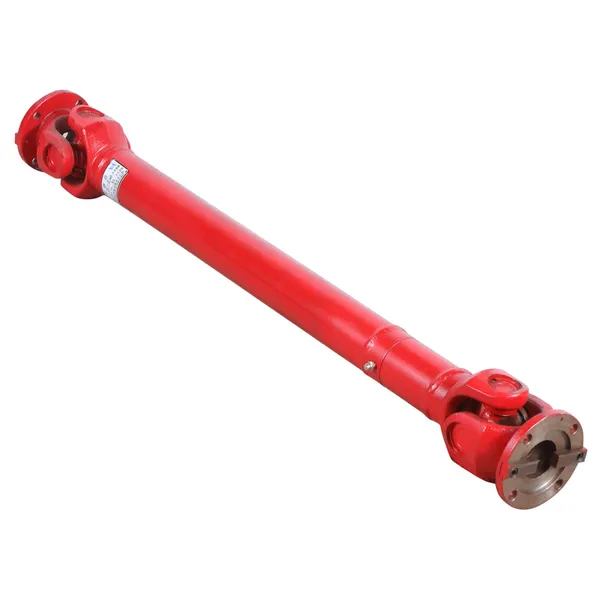

SWC-WH without flex welding type universal coupling welded yoke product photo

01ఫ్లెక్స్ వెల్డింగ్ టైప్ యూనివర్సల్ కప్లింగ్ లేకుండా SWC-WH అంటే ఏమిటి?

SWC-WH అనేది aదృఢమైన సార్వత్రిక ఉమ్మడి కలపడంఇది వెల్డెడ్ యోక్ మరియు ఖచ్చితమైన సూది బేరింగ్‌లపై నడుస్తున్న సెంట్రల్ క్రాస్ ద్వారా టార్క్‌ను ప్రసారం చేస్తుంది. ఫ్లెక్స్-టైప్ కప్లింగ్స్ కాకుండా, ఇది కలిగి ఉంటుందిసాగే మూలకం లేదు, కాబట్టి రబ్బరు లేదు, స్ప్రింగ్ ప్యాక్ లేదు మరియు అరిగిపోయేలా కాంపెన్సేటింగ్ ఫ్లెక్స్ మెంబర్ లేదు. డ్రైవ్ డిమాండ్ చేసినప్పుడు అది ప్రాధాన్యత ఎంపికగా చేస్తుందిఅధిక టార్క్, అధిక షాక్ నిరోధకత మరియు సుదీర్ఘ సేవా జీవితంటోర్షనల్ డంపింగ్ కాకుండా.

వెల్డెడ్ యోక్ అనేది బోల్ట్-యోక్ డిజైన్‌ల నుండి కీలక వ్యత్యాసం. నిరంతర కంపనంలో, బోల్ట్ చేయబడిన జాయింట్లు వదులుతాయి, దీని వలన చికాకు, ఎదురుదెబ్బ మరియు చివరికి వైఫల్యం ఏర్పడుతుంది. వెల్డింగ్ ఆ వైఫల్య మోడ్‌ను పూర్తిగా తొలగిస్తుంది. కొనుగోలుదారులు సోర్సింగ్ కోసంపారిశ్రామిక డ్రైవ్ షాఫ్ట్‌ల కోసం యూనివర్సల్ కప్లింగ్స్, ఇది తక్కువ నిర్వహణ స్టాప్‌లకు అనువదిస్తుంది మరియు కప్లింగ్ యొక్క సేవా జీవితంలో యాజమాన్యం యొక్క తక్కువ మొత్తం ఖర్చు.

మీ అప్లికేషన్‌కు దృఢత్వానికి బదులుగా టోర్షనల్ సమ్మతి అవసరమైతే, దానితో సరిపోల్చండిSWC-BH ప్రామాణిక ఫ్లెక్స్ వెల్డింగ్ రకంలేదా దీర్ఘకాలంSWC-CH లాంగ్ ఫ్లెక్స్ వెల్డింగ్ రకం, ఇది రెండు యోక్‌ల మధ్య సౌకర్యవంతమైన మూలకాన్ని జోడిస్తుంది.

02SWC-WH సాంకేతిక లక్షణాలు: బోర్, టార్క్ మరియు మిస్‌లైన్‌మెంట్ రేంజ్

దిగువ పట్టిక SWC-WH సిరీస్‌లోని ప్రతి ప్రామాణిక పరిమాణాన్ని జాబితా చేస్తుంది. కొటేషన్‌ను అభ్యర్థించడానికి ముందు మీ షాఫ్ట్ వ్యాసం, అవసరమైన నామమాత్రపు టార్క్ మరియు అందుబాటులో ఉన్న ఇన్‌స్టాలేషన్ పొడవుతో సరిపోలడానికి దీన్ని ఉపయోగించండి. అభ్యర్థనపై అనుకూల బోర్లు, కీవేలు మరియు పొడవులు అందుబాటులో ఉన్నాయి.

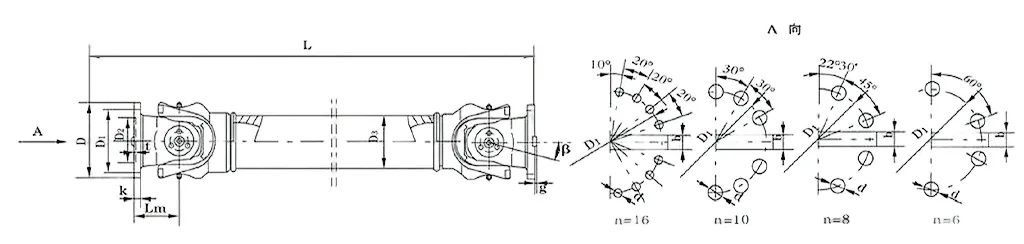

ఫ్లెక్స్ వెల్డింగ్ టైప్ లేకుండా SWC-WH యూనివర్సల్ కప్లింగ్ — పూర్తి పరిమాణ చార్ట్
మోడల్ D (మిమీ) Tn (kN·m) Tf (kN·m) β (°) Lmin D1 (js11) D2 (H7) D3 Lm n-d k t b (h9) g జడత్వం (kg·m²) బరువు (కిలోలు)
Lmin +100మి.మీ Lmin +100మి.మీ
SWC100WH 100 1.25 0.63 25 243 84 57 60 55 6-9 7 2.5 - - 0.0039 0.00019 4.5 0.35
SWC120WH 120 2.5 1.25 25 307 102 75 70 65 8-11 8 2.5 - - 0.0096 0.00044 7.7 0.55
SWC150WH 150 5 2.5 25 350 130 90 89 80 8-13 10 3 - - 0.371 0.00157 18 24.5
SWC180WH 180 12.5 6.3 25 180 155 105 114 110 8-17 17 5 - - 0.15 0.007 48 2.8
SWC225WH 225 40 20 15 520 196 135 152 120 8-17 20 5 32 9 0.365 0.0234 78 4.9
SWC250WH 250 63 31.5 15 620 218 150 168 140 8-19 25 6 40 12.5 0.817 0.0277 124 5.3
SWC285WH 285 90 45 15 720 245 170 194 160 8-21 27 7 40 15 1.756 0.051 185 6.3
SWC315WH 315 125 63 15 805 280 185 219 219 10-23 32 8 40 15 2.893 0.0795 262 8
SWC350WH 350 180 90 15 875 310 210 267 194 10-23 35 8 50 16 5.013 0.2219 374 15
SWC390WH 390 250 125 15 955 345 235 267 215 10-25 40 8 70 18 8.406 0.2219 506 15
SWC440WH 440 355 180 15 1155 390 255 325 260 16-28 42 10 80 20 15.79 0.4744 790 21.7
SWC490WH 490 500 250 15 1205 435 275 325 270 16-31 47 12 90 22.5 26.54 0.4744 1014 21.7
SWC550WH 550 710 355 15 1355 492 320 426 325 16-31 50 12 100 22.5 48.32 1.357 1526 34

కోణీయ మాత్రమే

SWC-WH 15°–25° వరకు కోణీయ మిస్‌లైన్‌మెంట్‌ను భర్తీ చేస్తుంది. అక్షసంబంధ ప్రయాణం కోసం, దానిని స్లైడింగ్ స్ప్లైన్ షాఫ్ట్‌తో జత చేయండి.

టార్క్ ఎంపిక

షాక్ స్థాయి మరియు విధి చక్రం ఆధారంగా నామమాత్రపు టార్క్‌పై 1.5–2.5 సేవా కారకాన్ని వర్తింపజేయండి.

బోర్ మ్యాచింగ్

పైన జాబితా చేయబడిన ప్రామాణిక D1 js11 / D2 H7 బోర్లు. కస్టమ్ స్టెప్డ్ లేదా స్ప్లైన్డ్ బోర్లు అందుబాటులో ఉన్నాయి.

Flange ప్రత్యామ్నాయ

మీ షాఫ్ట్ ఫ్లాంజ్ ఇంటర్‌ఫేస్‌ని ఉపయోగిస్తుంటే, చూడండిSWC-WF ఫ్లాంజ్ రకంఅదే సిరీస్‌లో.

SWC-WH universal coupling welded yoke and needle bearing cross detail

03కొనుగోలుదారులు హెవీ-డ్యూటీ మెషినరీ కోసం వెల్డెడ్ యోక్ కప్లింగ్‌లను ఎందుకు పేర్కొంటారు

సేకరణ ఇంజనీర్లు మూడు వాణిజ్య కారణాల కోసం SWC-WHని ఎంచుకుంటారు:తక్కువ పనికిరాని సమయం, తక్కువ రీప్లేస్‌మెంట్ సైకిళ్లు మరియు ఆపరేటింగ్ గంటకు తక్కువ మొత్తం ఖర్చు.

  • బోల్ట్ జాయింట్ లూసింగ్ లేదు.వెల్డెడ్ యోక్ రోలింగ్ మిల్లులు మరియు క్రషర్‌లలో బోల్ట్-యోక్ కప్లింగ్‌ల జీవితాన్ని తగ్గించే వైబ్రేషన్-లూసనింగ్ ఫెయిల్యూర్ మోడ్‌ను తొలగిస్తుంది.
  • అధిక టార్క్ సాంద్రత.కాంపాక్ట్ ఎన్వలప్‌లో 710 kN·m వరకు నామమాత్రపు టార్క్, చాలా హెవీ డ్రైవ్ షాఫ్ట్ విధులను కవర్ చేస్తుంది.
  • ఖచ్చితమైన సూది బేరింగ్లు.తక్కువ ఘర్షణ, అధిక సామర్థ్యం మరియు సుదీర్ఘ గ్రీజు విరామం నిర్వహణ శ్రమను తగ్గిస్తాయి.
  • 35CrMo మిశ్రమం ఉక్కు.మైనింగ్, మెటలర్జీ మరియు సముద్ర పరిసరాలలో దుస్తులు, అలసట మరియు షాక్ నిరోధకత కోసం వేడి-చికిత్స.
  • విస్తృత కోణీయ సహనం.15°–25° పరిహారం సంస్థాపన సమయంలో అమరిక ధరను తగ్గిస్తుంది.
  • సేవ చేయదగిన డిజైన్.రీప్లేస్‌మెంట్ వేర్ పార్ట్స్ ఒకే రీప్లేస్‌మెంట్ సైకిల్‌కు మించి కప్లింగ్ యొక్క ఆర్థిక జీవితాన్ని పొడిగించాయి.

04SWC-WH కప్లింగ్స్ ఎక్కడ ఉపయోగించబడతాయి: అప్లికేషన్లు మరియు పరిశ్రమలు

ఒక దృఢమైన, అధిక-టార్క్ కలపడం నిరంతర షాక్ మరియు వైబ్రేషన్‌ను తట్టుకుని ఉండాల్సిన చోట SWC-WH పేర్కొనబడుతుంది. సాధారణ సంస్థాపనలు వీటిని కలిగి ఉంటాయి:

స్టీల్ రోలింగ్ మిల్లులు మెటలర్జికల్ లైన్స్ ఓవర్ హెడ్ క్రేన్లు పోర్ట్ హాయిస్టింగ్ మెషినరీ మైనింగ్ కన్వేయర్లు క్రషర్లు మరియు డ్రిల్లింగ్ రిగ్‌లు మెరైన్ ప్రొపల్షన్ డెక్ మెషినరీ సిమెంట్ మరియు పేపర్ డ్రైవ్‌లు హెవీ-డ్యూటీ టెస్ట్ బెంచ్‌లు పునరుత్పాదక శక్తి డ్రైవ్‌లు రసాయన ప్రక్రియ లైన్లు

మీ డ్రైవ్‌కు యాక్సియల్ డిస్‌ప్లేస్‌మెంట్ లేదా టోర్షనల్ కంప్లైయన్స్ కూడా అవసరమైతే, పూర్తిగా రివ్యూ చేయండిసార్వత్రిక కలపడం పరిధిలేదా ప్రత్యామ్నాయంగేర్ కలపడం సిరీస్పేర్కొనే ముందు.

05అనుకూల SWC-WH కప్లింగ్స్: OEM, ప్రైవేట్ లేబుల్ మరియు డ్రాయింగ్ ఆధారిత ఉత్పత్తి

రేడాఫోన్ ఒకOEM సార్వత్రిక కలపడం తయారీదారు, వ్యాపార సంస్థ కాదు. చైనాలోని నింగ్బోలో మా స్వంత ISO 9001 సౌకర్యం లోపల అనుకూలీకరణ నిర్వహించబడుతుంది.

బోర్ & కీవే

D1 js11, D2 H7 లేదా కస్టమ్ టాలరెన్స్. సమాంతర కీ, స్ప్లైన్ లేదా ష్రింక్-డిస్క్ ఇంటర్ఫేస్.

ఫ్లాంజ్ నమూనా

బోల్ట్ సర్కిల్, పైలట్ వ్యాసం మరియు బోల్ట్ కౌంట్ మీ మ్యాటింగ్ ఫ్లాంజ్ డ్రాయింగ్‌కు సరిపోలాయి.

పొడవు & బ్యాలెన్స్

Lmin మరియు పొడిగించిన పొడవులు. హై-స్పీడ్ షాఫ్ట్‌ల కోసం డైనమిక్ బ్యాలెన్స్ గ్రేడ్‌లు.

పూత & మార్కింగ్

పెయింటింగ్, బ్లాక్ ఆక్సైడ్, జింక్ ప్లేటింగ్. ప్రైవేట్ లేబుల్ నేమ్‌ప్లేట్ మరియు మార్కింగ్.

మీ షాఫ్ట్ కొలతలు మరియు డ్యూటీ సైకిల్‌తో PDF, DWG, DXF లేదా STEP డ్రాయింగ్‌ను పంపండి. మా ఇంజనీర్లు 24 గంటలలోపు పరిమాణ సిఫార్సు మరియు కొటేషన్‌ను తిరిగి అందిస్తారు.

06నాణ్యత నియంత్రణ, ధృవపత్రాలు మరియు 12-నెలల వారంటీ

ప్రతి SWC-WH కలపడం రవాణాకు ముందు డాక్యుమెంట్ చేయబడిన తనిఖీ మార్గాన్ని దాటుతుంది. విదేశీ కొనుగోలుదారులు విక్రేత ఆమోదం మరియు ఇన్‌కమింగ్ తనిఖీ కోసం ఆధారపడే సాక్ష్యం ఇది.

  • ISO 9001 సర్టిఫైడ్ తయారీ ప్రక్రియ
  • ఇన్‌కమింగ్ స్టీల్ వెరిఫికేషన్ మరియు హీట్ ట్రీట్‌మెంట్ రికార్డ్‌లు
  • బోర్, కీవే మరియు Lmin కోసం డైమెన్షనల్ తనిఖీ నివేదిక
  • యోక్ ఉమ్మడిపై వెల్డ్ తనిఖీ
  • ప్యాకింగ్ చేయడానికి ముందు బేరింగ్ ఫిట్ మరియు రొటేషన్ టెస్ట్
  • తయారీ లోపాలపై 12 నెలల పరిమిత వారంటీ

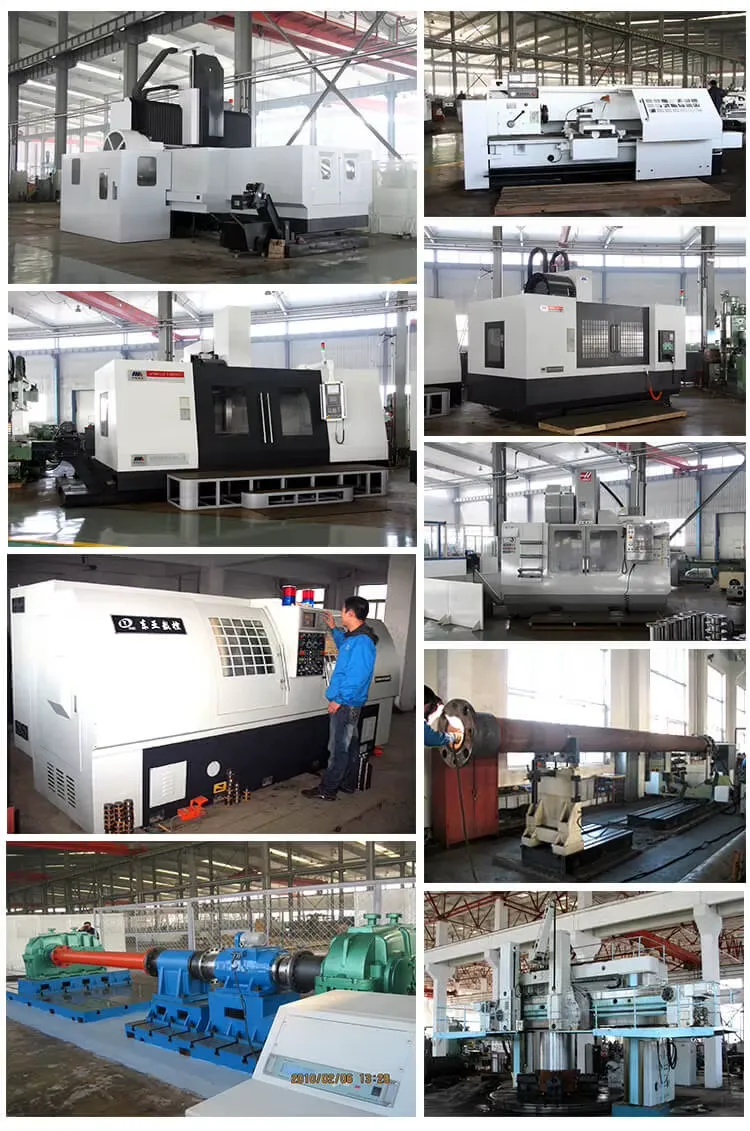

Raydafon universal coupling manufacturing workshop Ningbo China

07ఎలా ఆర్డర్ చేయాలి: MOQ, లీడ్ టైమ్, ప్యాకింగ్ మరియు షిప్పింగ్

MOQ

ప్రామాణిక పరిమాణాల కోసం 1 ముక్క. 50 ముక్కల నుండి వాల్యూమ్ ధర.

ప్రధాన సమయం

డ్రాయింగ్ నిర్ధారణ మరియు డిపాజిట్ తర్వాత 15-30 రోజులు.

ప్యాకింగ్

వుడెన్ కేస్, VCI యాంటీ-రస్ట్ ఫిల్మ్, డెసికాంట్, పెద్ద పరిమాణాల కోసం అనుకూల ప్యాలెట్.

షిప్పింగ్

సముద్రం, గాలి లేదా ఎక్స్‌ప్రెస్. EXW / FOB / CIF / DDP నిబంధనలు అందుబాటులో ఉన్నాయి.

పత్రాలు

CI, PL, CO, ఫారమ్ A/E, మెటీరియల్ సర్టిఫికేట్, డైమెన్షనల్ రిపోర్ట్.

చెల్లింపు

T/T, L/C ఎట్ సైట్ మరియు రిపీట్ కొనుగోలుదారుల కోసం చర్చించదగిన ఇతర నిబంధనలు.

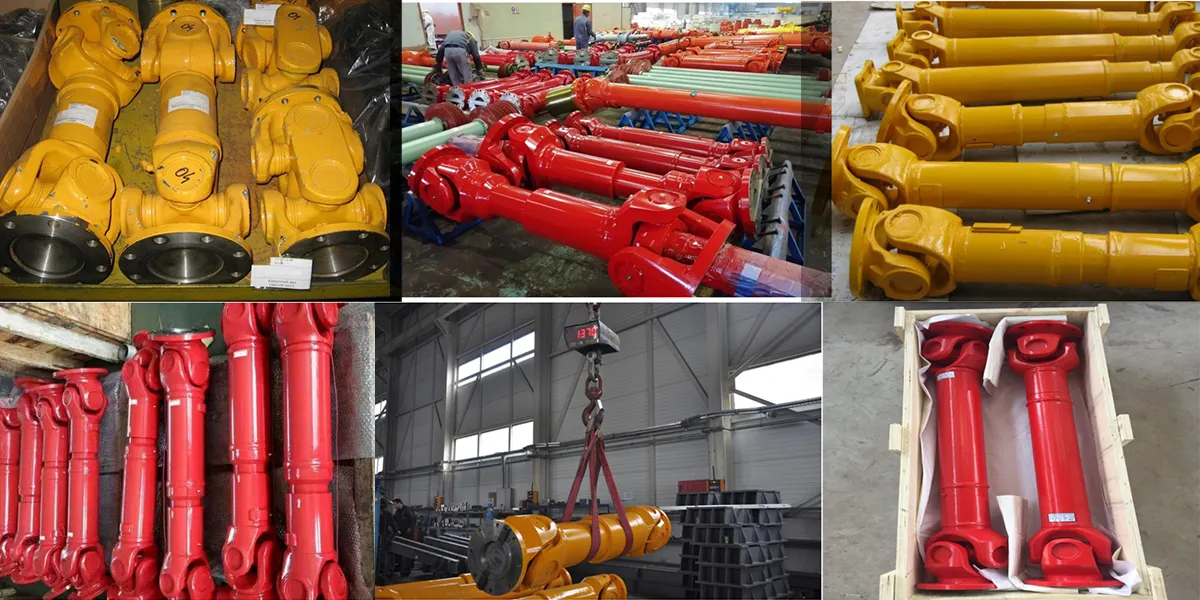

SWC-WH universal coupling inspection and assembly line

08SWC-WH యూనివర్సల్ కప్లింగ్ కొనుగోలుదారు FAQ

SWC-WH కప్లింగ్‌లో "ఫ్లెక్స్ వెల్డింగ్ రకం లేకుండా" అంటే ఏమిటి?

టార్క్ మార్గంలో కలపడం సాగే లేదా అనువైన మూలకాన్ని కలిగి ఉండదు మరియు యోక్ బోల్టింగ్ కాకుండా వెల్డింగ్ ద్వారా కలుపబడుతుంది. ఇది కంపనం కింద బోల్ట్-జాయింట్ లూజ్‌ని తొలగిస్తుంది మరియు నిర్మాణ దృఢత్వాన్ని పెంచుతుంది. ఫ్లెక్సిబుల్ ఎలిమెంట్ అవసరం లేని హై-టార్క్, హై-షాక్ డ్రైవ్‌లకు ఇది సరైన ఎంపిక.

SWC-WH సిరీస్ యొక్క టార్క్ మరియు బోర్ పరిధి ఎంత?

గైరేషన్ వ్యాసం 100-550 mm, నామమాత్రపు టార్క్ 1.25-710 kN·m, ఫెటీగ్ టార్క్ 0.63-355 kN·m, స్టాండర్డ్ బోర్ D1 57-426 mm. కస్టమ్ బోర్లు మరియు స్టెప్డ్ షాఫ్ట్‌లు అందుబాటులో ఉన్నాయి.

ఏ పదార్థం మరియు బేరింగ్లు ఉపయోగించబడతాయి?

యోక్స్ మరియు అంచులు వేడి-చికిత్స చేయబడిన 35CrMo మిశ్రమం ఉక్కు. క్రాస్ జర్నల్ ఘర్షణను తగ్గించడానికి మరియు నిరంతర పారిశ్రామిక విధి కింద సేవా జీవితాన్ని పొడిగించడానికి ఖచ్చితమైన సూది బేరింగ్‌లపై నడుస్తుంది.

గరిష్ట తప్పుగా అమర్చిన కోణం ఏమిటి?

పరిమాణాన్ని బట్టి, 15° నుండి 25° కోణీయ తప్పుగా అమర్చబడుతుంది. SWC-WH అక్షసంబంధ స్థానభ్రంశాన్ని భర్తీ చేయదు - అక్షసంబంధ ప్రయాణం ఉన్నట్లయితే స్లైడింగ్ స్ప్లైన్ లేదా టెలిస్కోపిక్ షాఫ్ట్‌తో జత చేయండి.

మీరు OEM లేదా అనుకూల SWC-WH కప్లింగ్‌లను అందిస్తున్నారా?

అవును. మేము బోర్, కీవే, ఫ్లాంజ్ ప్యాటర్న్, పొడవు, బ్యాలెన్స్ గ్రేడ్, ఉపరితల చికిత్స మరియు నేమ్‌ప్లేట్‌ని అనుకూలీకరిస్తాము. PDF, DWG, DXF లేదా STEP డ్రాయింగ్‌ను పంపండి మరియు మేము 24 గంటల్లో కోట్ చేస్తాము.

MOQ, లీడ్ టైమ్ మరియు వారంటీ అంటే ఏమిటి?

ప్రామాణిక పరిమాణాల కోసం MOQ 1 ముక్క. పరిమాణం మరియు అనుకూలీకరణపై ఆధారపడి లీడ్ సమయం 15-30 రోజులు. తయారీ లోపాలపై 12 నెలల పరిమిత వారంటీ.

నా డ్రైవ్ షాఫ్ట్ కోసం నేను సరైన SWC-WH పరిమాణాన్ని ఎలా ఎంచుకోవాలి?

నామమాత్రపు టార్క్, పీక్ టార్క్, స్పీడ్, షాఫ్ట్ డయామీటర్‌లు, మిస్‌అలైన్‌మెంట్ యాంగిల్ మరియు డ్యూటీ సైకిల్‌ను అందించండి. మా ఇంజనీర్లు సరైన సర్వీస్ ఫ్యాక్టర్‌తో పరిమాణాన్ని సిఫార్సు చేస్తారు. మీరు కూడా పూర్తి సమీక్షించవచ్చుసార్వత్రిక కలపడం ఎంపిక గైడ్మమ్మల్ని సంప్రదించడానికి ముందు.

బల్క్ ఆర్డర్ చేయడానికి ముందు నేను నమూనాను పొందవచ్చా?

అవును. ప్రామాణిక పరిమాణాల కోసం నమూనా ఆర్డర్‌లు అంగీకరించబడతాయి. నమూనా ధర మరియు సరుకు విడివిడిగా కోట్ చేయబడతాయి మరియు మొదటి బల్క్ ఆర్డర్‌కు వ్యతిరేకంగా క్రెడిట్ చేయబడతాయి.

SWC-WH యూనివర్సల్ కప్లింగ్ కోట్‌ను అభ్యర్థించండి

మీ షాఫ్ట్ డ్రాయింగ్, టార్క్ మరియు వేగాన్ని పంపండి. మా ఇంజనీర్లు 24 గంటల్లో పరిమాణ సిఫార్సు మరియు ఫ్యాక్టరీ ధరతో ప్రత్యుత్తరం ఇస్తారు.
