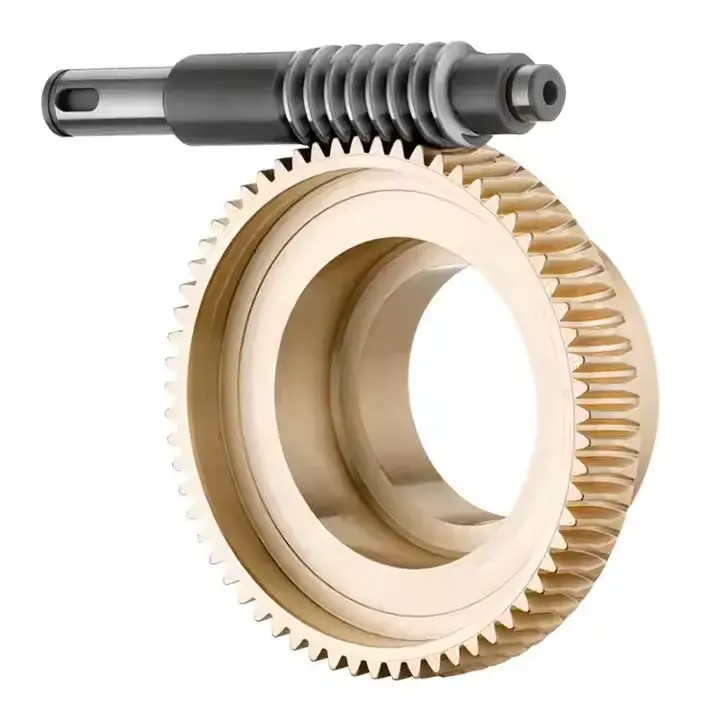

Raydafon అనేది చైనా-ఆధారిత ఫ్యాక్టరీ-డైరెక్ట్ తయారీదారు మరియు బ్రాస్ వార్మ్ వీల్స్ సరఫరాదారు. ఈ ఇత్తడి వార్మ్ వీల్ ZCuSn10Pb1 టిన్ కాంస్యాన్ని HB≥80 కాఠిన్యంతో ఉపయోగిస్తుంది మరియు సాధారణ ఇత్తడి కంటే 30% ఎక్కువ నిరోధకతను కలిగి ఉంటుంది. ఇది ఐదు ఖచ్చితమైన దశల ద్వారా ప్రాసెస్ చేయబడుతుంది - కాస్టింగ్, రఫ్ టర్నింగ్, ఫైన్ టర్నింగ్, హాబింగ్ మరియు గ్రైండింగ్ - దంతాల ఉపరితల కరుకుదనం Ra≤1.6μm మరియు మ్యాచింగ్ వార్మ్తో 0.05 మిమీ కంటే తక్కువ మెషింగ్ లోపం. ప్రసార సామర్థ్యం జాతీయ ప్రమాణం కంటే దాదాపు 15% ఎక్కువ, మరియు 5000-గంటల నిరంతర ఆపరేషన్ పరీక్ష 100 గంటలకు 0.01 మిమీ కంటే తక్కువ ధరను చూపుతుంది. అప్లికేషన్లలో ఎక్స్కవేటర్ స్లీవింగ్, ఫోర్క్లిఫ్ట్ లిఫ్టింగ్, రోలింగ్ మిల్ రోలర్ ట్రాన్స్మిషన్, CT స్కానర్ రొటేటింగ్ ఫ్రేమ్లు, డెంటల్ చైర్ సర్దుబాటు, డెక్ క్రేన్ లఫింగ్ మరియు ఆటోమేటెడ్ వేర్హౌస్ స్టాకర్లు ఉన్నాయి. కస్టమ్ మాడ్యూల్, దంతాల సంఖ్య మరియు బయటి వ్యాసం 50 మిమీ నుండి 300 మిమీ వరకు మద్దతునిస్తుంది. కొటేషన్ను అభ్యర్థించడానికి డ్రాయింగ్, మెటీరియల్ గ్రేడ్, పరిమాణం మరియు గమ్యస్థాన పోర్ట్ను పంపండి.
Raydafon ZCuSn10Pb1 టిన్ కాంస్యాన్ని ఉపయోగించి ఈ ఇత్తడి వార్మ్ వీల్ను ఉత్పత్తి చేస్తుంది. సాధారణ ఇత్తడితో పోలిస్తే, ఈ మిశ్రమం అధిక కాఠిన్యం, మెరుగైన దుస్తులు నిరోధకత మరియు నిరంతర లోడ్లో మరింత స్థిరమైన పనితీరును అందిస్తుంది. ఐదు-దశల ఉత్పత్తి ప్రక్రియ పంటి జ్యామితి మరియు ఉపరితల ముగింపు రెండింటినీ నియంత్రిస్తుంది, ఇది వార్మ్ షాఫ్ట్తో మృదువైన మెషింగ్ కోసం ముఖ్యమైనది.
ZCuSn10Pb1 టిన్ కాంస్య స్థిరమైన కాఠిన్యం కోసం నియంత్రిత ధాన్యం నిర్మాణంతో ఖాళీగా వేయబడుతుంది.
గేర్ కటింగ్కు ముందు బయటి వ్యాసం, బోర్, స్టెప్ మరియు ముఖాలు టాలరెన్స్కి మార్చబడతాయి.
హెలికల్ టూత్ ప్రొఫైల్ వార్మ్ షాఫ్ట్తో సరిపోలడానికి కత్తిరించబడుతుంది, ఒక్కో డ్రాయింగ్కు టూత్ నంబర్ మరియు మాడ్యూల్ నియంత్రించబడుతుంది.
పంటి ఉపరితలం Ra≤1.6μm మరియు పురుగుతో మెషింగ్ లోపం 0.05 mm కంటే తక్కువగా ఉంచబడుతుంది.
కాఠిన్యం, పరిమాణం మరియు మెషింగ్ తనిఖీ చేయబడతాయి. ప్యాకింగ్ చేయడానికి ముందు యాంటీ-రస్ట్ ఆయిల్ మరియు రక్షిత చుట్టడం వర్తించబడుతుంది.
సంబంధిత గేర్ మరియు ట్రాన్స్మిషన్ భాగాలను సోర్సింగ్ చేసే కొనుగోలుదారుల కోసం, పూర్తిగా సమీక్షించండిప్రెసిషన్ గేర్వర్గం, దివార్మ్ గేర్ మరియు వార్మ్ షాఫ్ట్పేజీ, మరియుడ్యూప్లెక్స్ వార్మ్ గేర్పేజీ.
దిగువ పట్టికలు ప్రామాణిక నమూనా వివరణ, వార్మ్ వీల్ పరిమాణం మరియు సరిపోలే వార్మ్ గేర్ షాఫ్ట్ పరిమాణాన్ని జాబితా చేస్తాయి. అనుకూల మాడ్యూల్, దంతాల సంఖ్య, 50 మిమీ నుండి 300 మిమీ వరకు బయటి వ్యాసం, బోర్ మరియు మెటీరియల్ గ్రేడ్ OEM ప్రాజెక్ట్లకు మద్దతు ఇస్తుంది.
ప్రామాణిక లక్షణాలు
| అంశం | విలువ |
|---|---|
| మెటీరియల్ | ఇత్తడి (ZCuSn10Pb1 టిన్ కాంస్య) |
| రంగు | పసుపు |
| మాడ్యూల్ | 0.5 |
| బరువు | 16 గ్రా |
వార్మ్ వీల్ పరిమాణం
| అంశం | విలువ |
|---|---|
| దంతాలు | 20 |
| దంతాల వ్యాసం | 11.2 మి.మీ |
| ఎత్తు | 12 మిమీ / 0.47 అంగుళాలు |
| బయటి వ్యాసం | 11 మిమీ / 0.43 అంగుళాలు |
| రంధ్రం వ్యాసం | 4 మిమీ / 0.16 అంగుళాలు |
| దశ పరిమాణం | 9 × 7 మిమీ / 0.35 × 0.27 అంగుళాల (డయా × హెచ్) |
| మొత్తం పరిమాణం | 12 × 11 × 4 mm / 0.47 × 0.39 × 0.12 అంగుళాల (H × OD × ID) |
వార్మ్ గేర్ షాఫ్ట్ పరిమాణం
| అంశం | విలువ |
|---|---|
| ఎత్తు | 20 మిమీ / 0.79 అంగుళాలు |
| బయటి వ్యాసం | 9.8 మిమీ / 0.39 అంగుళాలు |
| లోపలి వ్యాసం | 3.17 మిమీ / 0.12 అంగుళాలు |
| పరిమాణం | 20 × 9.8 × 3.17 mm / 0.79 × 0.39 × 0.12 అంగుళాల (H × OD × ID) |
ఎక్స్కవేటర్ స్లీవింగ్ మెకానిజమ్లు భారీ-లోడ్ టార్క్ను నిర్వహించడానికి మరియు బురదలో ఉన్న పరిస్థితుల్లో టర్న్టేబుల్ను సజావుగా ప్రారంభించి ఆపివేయడానికి దానిపై ఆధారపడతాయి. ఫోర్క్లిఫ్ట్ లిఫ్టింగ్ సిస్టమ్లు 3-టన్నుల లోడ్ల వద్ద వణుకు లేకుండా ఖచ్చితమైన ట్రైనింగ్ కోసం దీనిని ఉపయోగిస్తాయి.
రోలింగ్ మిల్ రోలర్ ట్రాన్స్మిషన్ 250°C వద్ద స్థిరమైన ఆపరేషన్ను నిర్వహిస్తుంది, ఏకరీతి స్టీల్ ప్లేట్ మందానికి మద్దతు ఇస్తుంది. కరిగిన ఉక్కు యొక్క చమురు కలుషితాన్ని నివారించడానికి స్టీల్ స్పౌట్ టిల్టింగ్ పరికరాలు దాని స్వీయ-కందెన లక్షణాలను ఉపయోగిస్తాయి.
CT స్కానర్ తిరిగే ఫ్రేమ్లు ఈ బ్రాస్ వార్మ్ వీల్తో 45 dB కంటే తక్కువ రన్ అవుతాయి, ఇది స్పష్టమైన ఇమేజింగ్కు మద్దతు ఇస్తుంది. డెంటల్ ట్రీట్మెంట్ చైర్ సర్దుబాట్లు 0.5 mm ఖచ్చితత్వంతో ఎత్తడం మరియు తగ్గించడం.
డెక్ క్రేన్ లఫింగ్ మెకానిజమ్స్ సాల్ట్ స్ప్రే తుప్పును నిరోధిస్తాయి మరియు 500 గంటల సాల్ట్ స్ప్రే టెస్టింగ్ తర్వాత కూడా జారిపోవు. షిప్ స్టీరింగ్ వ్యవస్థలు గాలి మరియు తరంగాలలో ఖచ్చితమైన దిశ నియంత్రణను నిర్వహిస్తాయి.
స్టాకర్ లిఫ్టింగ్ సిస్టమ్లు 1 మిమీ మించకుండా పొజిషనింగ్ లోపంతో నిమిషానికి 20 చర్యలను పూర్తి చేస్తాయి. సార్టింగ్ లైన్ స్టీరింగ్ పరికరాలు ప్యాకేజీ జామ్లు లేకుండా హై-స్పీడ్ దిశ మార్పులను నిర్వహిస్తాయి.
టెక్స్టైల్ మరియు ప్యాకేజింగ్ పరికరాలు స్థిరమైన పవర్ ట్రాన్స్మిషన్, సెల్ఫ్ లూబ్రికేషన్ మరియు సుదీర్ఘ నిరంతర షిఫ్ట్ల సమయంలో తగ్గిన శక్తి వినియోగం నుండి ప్రయోజనం పొందుతాయి.
సంబంధిత ప్రసార భాగాల కోసం, సమీక్షించండిస్క్రూ గేర్వర్గం మరియుబెవెల్ గేర్పేజీ.
ZCuSn10Pb1 టిన్ బ్రాంజ్ గ్రేడ్, కాఠిన్యం HB≥80 మరియు హీట్ ట్రీట్మెంట్ లేదా కాస్టింగ్ రికార్డ్లను బల్క్ షిప్మెంట్లతో అందించవచ్చు.
మాడ్యూల్, దంతాల సంఖ్య, దంతాల వ్యాసం, బయటి వ్యాసం, బోర్ మరియు దశల కొలతలు ఆర్డర్ చేయబడిన డ్రాయింగ్ లేదా నమూనాకు వ్యతిరేకంగా తనిఖీ చేయబడతాయి.
ప్రతి బ్యాచ్ మ్యాచింగ్ వార్మ్, స్మూత్ రొటేషన్ మరియు తక్కువ రన్నింగ్ నాయిస్తో 0.05 మిమీ కంటే తక్కువ మెషింగ్ లోపం కోసం తనిఖీ చేయబడుతుంది.
గేర్లు యాంటీ రస్ట్ ఆయిల్ మరియు ప్రొటెక్టివ్ ర్యాపింగ్తో ప్యాక్ చేయబడ్డాయి. సముద్ర సరుకు రవాణా, వాయు రవాణా లేదా ఎక్స్ప్రెస్ డెలివరీ కోసం బల్క్ ఆర్డర్లను ప్యాలెట్గా మార్చవచ్చు మరియు స్ట్రాప్ చేయవచ్చు.
మాడ్యూల్, దంతాల సంఖ్య, బయటి వ్యాసం, బోర్, స్టెప్ సైజు, మెటీరియల్ గ్రేడ్, పరిమాణం మరియు డెస్టినేషన్ పోర్ట్ను అందించండి.
Raydafon OEM డ్రాయింగ్ లేదా భౌతిక నమూనాను సమీక్షిస్తుంది మరియు స్పెసిఫికేషన్ మరియు మెటీరియల్ ఎంపికను నిర్ధారిస్తుంది.
అనుకూల ప్రాజెక్ట్ల కోసం, భారీ ఉత్పత్తికి ముందు కొనుగోలుదారు నిర్ధారణ కోసం Raydafon ఒక నమూనాను ఉత్పత్తి చేస్తుంది.
ఆమోదం పొందిన తర్వాత, Raydafon FOB నింగ్బో కొటేషన్, ప్రొడక్షన్ షెడ్యూల్ మరియు ప్యాకింగ్ వివరాలను అందిస్తుంది.

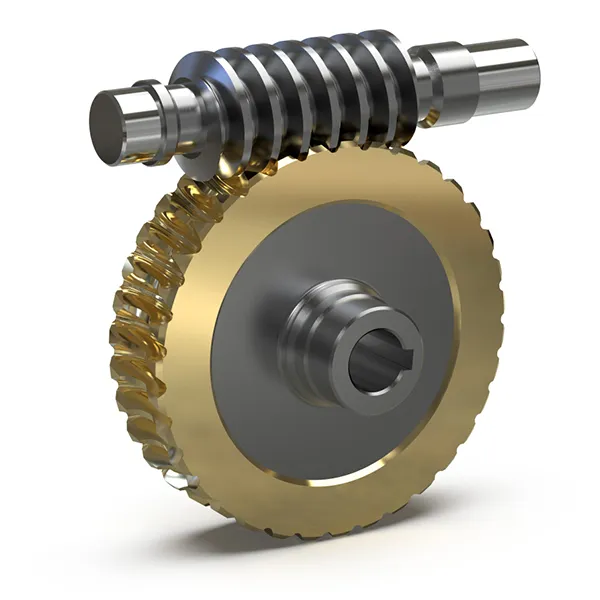

బ్రాస్ వార్మ్ వీల్ అనేది వార్మ్ గేర్ డ్రైవ్ యొక్క చక్రాల భాగం, 90° షాఫ్ట్ కోణంలో కదలిక మరియు టార్క్ను ప్రసారం చేయడానికి వార్మ్ షాఫ్ట్తో మెష్ చేయబడుతుంది. ఇత్తడి మరియు కాంస్య మిశ్రమాలు ఉపయోగించబడతాయి ఎందుకంటే అవి గట్టిపడిన ఉక్కు పురుగుతో జత చేసినప్పుడు తక్కువ ఘర్షణ, మంచి దుస్తులు నిరోధకత మరియు స్వీయ-కందెన లక్షణాలను అందిస్తాయి.
Raydafon ప్రామాణిక ఉత్పత్తి ZCuSn10Pb1 టిన్ కాంస్యాన్ని HB≥80 కాఠిన్యంతో ఉపయోగిస్తుంది మరియు సాధారణ ఇత్తడి కంటే 30% అధిక నిరోధకతను కలిగి ఉంటుంది. లోడ్, వేగం మరియు పర్యావరణాన్ని బట్టి అభ్యర్థనపై ఇతర కాంస్య లేదా ఇత్తడి గ్రేడ్లను ఉపయోగించవచ్చు.
గేర్ ఐదు ఖచ్చితమైన దశల ద్వారా ప్రాసెస్ చేయబడుతుంది - కాస్టింగ్, రఫ్ టర్నింగ్, ఫైన్ టర్నింగ్, హాబింగ్ మరియు గ్రైండింగ్ - దంతాల ఉపరితల కరుకుదనం Ra≤1.6μm మరియు మ్యాచింగ్ వార్మ్తో 0.05 మిమీ కంటే తక్కువ మెషింగ్ లోపం. ప్రసార సామర్థ్యం జాతీయ ప్రమాణం కంటే దాదాపు 15% ఎక్కువ, మరియు 5000-గంటల నిరంతర ఆపరేషన్ పరీక్ష 100 గంటలకు 0.01 మిమీ కంటే తక్కువ ధరను చూపుతుంది.
ప్రామాణిక నమూనా: మాడ్యూల్ 0.5, 20 పళ్ళు, దంతాల వ్యాసం 11.2 మిమీ, ఎత్తు 12 మిమీ, బయటి వ్యాసం 11 మిమీ, బోర్ 4 మిమీ, బరువు 16 గ్రా. సరిపోలే వార్మ్ గేర్ షాఫ్ట్: ఎత్తు 20 మిమీ, బయటి వ్యాసం 9.8 మిమీ, లోపలి వ్యాసం 3.17 మిమీ. కస్టమ్ మాడ్యూల్, దంతాల సంఖ్య, బయటి వ్యాసం 50-300 మిమీ మరియు బోర్కు మద్దతు ఉంది.
అప్లికేషన్లలో ఎక్స్కవేటర్ స్లీవింగ్ మెకానిజమ్స్, ఫోర్క్లిఫ్ట్ లిఫ్టింగ్ సిస్టమ్లు, రోలింగ్ మిల్ రోలర్ ట్రాన్స్మిషన్, స్టీల్ స్పౌట్ టిల్టింగ్ పరికరాలు, CT స్కానర్ తిరిగే ఫ్రేమ్లు, డెంటల్ చైర్ అడ్జస్ట్మెంట్, డెక్ క్రేన్ లఫింగ్, షిప్ స్టీరింగ్ సిస్టమ్లు, ఆటోమేటెడ్ వేర్హౌస్ స్టాకర్లు మరియు సార్టింగ్ లైన్ స్టీరింగ్ పరికరాలు ఉన్నాయి.
డ్రాయింగ్ లేదా నమూనా వివరాలు, మాడ్యూల్, దంతాల సంఖ్య, బయటి వ్యాసం, బోర్, మెటీరియల్ గ్రేడ్, పరిమాణం మరియు గమ్యస్థాన పోర్ట్ను పంపండి. Raydafon FOB నింగ్బో కొటేషన్ మరియు లీడ్ టైమ్తో ప్రత్యుత్తరం ఇస్తుంది.
ఆర్డర్ నిర్ధారణ తర్వాత సుమారు 15 రోజుల్లో ప్రామాణిక ఆర్డర్లు షిప్ చేయబడతాయి. కస్టమ్ లేదా బల్క్ ఆర్డర్లు డ్రాయింగ్ సంక్లిష్టత మరియు పరిమాణంపై ఆధారపడి ఉంటాయి. రేడాఫోన్ ఆమోదం పొందిన తర్వాత నవీకరించబడిన షెడ్యూల్ను అందిస్తుంది.
మీ డ్రాయింగ్ లేదా నమూనా వివరాలు, మాడ్యూల్, దంతాల సంఖ్య, బయటి వ్యాసం, బోర్, మెటీరియల్ గ్రేడ్, ఆర్డర్ పరిమాణం మరియు గమ్యస్థాన పోర్ట్ను పంపండి. Raydafon స్పెసిఫికేషన్ను నిర్ధారిస్తుంది, అవసరమైతే నమూనాను ఉత్పత్తి చేస్తుంది, ఆపై ప్రధాన సమయం మరియు ప్యాకింగ్ వివరాలతో FOB నింగ్బో కొటేషన్ను అందిస్తుంది.
