ప్లానెటరీ గేర్‌బాక్స్

రేడాఫోన్, చైనా యొక్క అధిక-నాణ్యత తగ్గింపు కర్మాగారం ప్రత్యక్ష సరఫరా, విశ్వసనీయ తయారీదారు మరియు సరఫరాదారుగా, మేము స్థిరమైన పనితీరు, కాంపాక్ట్ నిర్మాణం మరియు సహేతుకమైన ధరతో, ఆటోమేషన్ పరికరాలు, అధిక-లోడ్ ట్రాన్స్‌మిషన్ సిస్టమ్ మరియు ఖచ్చితత్వ నియంత్రణ ఫీల్డ్‌కు అనువైన గ్రహాల తగ్గింపుదారులను అందిస్తాము, అధిక టార్క్, దీర్ఘ జీవితం మరియు అధిక సామర్థ్యం కోసం దేశీయ మరియు విదేశీ వినియోగదారుల సేకరణ అవసరాలను తీర్చడానికి.

రేడాఫోన్ ప్లానెటరీ రీడ్యూసర్ హై-స్ట్రెంగ్త్ అల్లాయ్ స్టీల్ స్ట్రక్చర్‌ను స్వీకరిస్తుంది, గేర్ కార్బరైజ్ చేయబడి, చల్లార్చు మరియు ఖచ్చితత్వంతో ఉంటుంది, దంతాల ఉపరితల కాఠిన్యం HRC60±2కి చేరుకుంటుంది, అలసట నిరోధకత బలంగా ఉంటుంది మరియు సాంప్రదాయ గేర్ రిడక్షన్ మెకానిజం కంటే లోడ్ మోసే సామర్థ్యం చాలా ఎక్కువగా ఉంటుంది. అంతర్గత త్రీ-టూత్ సిమెట్రిక్ మెషింగ్ డిజైన్ అవలంబించబడింది, ప్రసార సామర్థ్యం 95% కంటే ఎక్కువ చేరుకోగలదు, ఆపరేషన్ స్థిరంగా ఉంటుంది, శబ్దం తక్కువగా ఉంటుంది మరియు టార్క్ అవుట్‌పుట్ ఏకరీతిగా ఉంటుంది. ఇది సర్వో సిస్టమ్‌లు, ఎలక్ట్రిక్ సిలిండర్‌లు, ఇండస్ట్రియల్ రోబోట్‌లు, చక్రాల మొబైల్ చట్రం, ట్రాన్స్‌మిషన్ లైన్‌లు మరియు లిఫ్టింగ్ పరికరాలు మొదలైన వాటికి ప్రత్యేకంగా అనుకూలంగా ఉంటుంది, ఇవి ఖచ్చితత్వం మరియు శక్తి ప్రతిస్పందన కోసం అధిక అవసరాలు కలిగి ఉంటాయి.

రేడాఫోన్ప్లానెటరీ గేర్‌బాక్స్సింగిల్-స్టేజ్, టూ-స్టేజ్ మరియు త్రీ-స్టేజ్ స్ట్రక్చరల్ కాంబినేషన్‌లను అందిస్తుంది, వేగ నిష్పత్తులు 3:1~200:1ని కలిగి ఉంటాయి మరియు అవసరమైన విధంగా అవుట్‌పుట్ టార్క్ మరియు రిడక్షన్ రేషియో ఎంపికను విస్తరించవచ్చు; అవుట్‌పుట్ ఫారమ్‌లలో కీ షాఫ్ట్, స్ప్లైన్ షాఫ్ట్, ఫ్లాంజ్ రకం మరియు వివిధ పరికరాల ఇన్‌స్టాలేషన్ అవసరాలను తీర్చడానికి అనుకూలీకరించిన ప్రామాణికం కాని ఇంటర్‌ఫేస్ ఉన్నాయి. కంపెనీ యొక్క అన్ని ఉత్పత్తులు డైనమిక్ బ్యాలెన్సింగ్ పరీక్ష మరియు ఏకాగ్రత పరీక్షలో ఉత్తీర్ణత సాధించాయి, వణుకు మరియు వేడి లేకుండా అధిక-వేగవంతమైన ఆపరేషన్‌ను నిర్ధారించడానికి, పరికరాల మొత్తం స్థిరత్వాన్ని బాగా మెరుగుపరుస్తాయి.

రేడాఫోన్ ఉత్పత్తి చేసే ప్లానెటరీ రీడ్యూసర్‌లు ఆటోమేటెడ్ అసెంబ్లీ లైన్‌లు, ప్యాకేజింగ్ మెషినరీ, CNC పరికరాలు, రవాణా పరికరాలు, ఇంజనీరింగ్ క్రాలర్ చట్రం, విండ్ పవర్ కంట్రోల్ సిస్టమ్‌లు మరియు ఇతర రంగాలలో విస్తృతంగా ఉపయోగించబడుతున్నాయి. వారు మన్నిక, అనుకూలత మరియు ధరల పోటీతత్వంలో అద్భుతమైన పనితీరును కలిగి ఉన్నారు మరియు దేశీయ మరియు విదేశీ వినియోగదారులచే బాగా స్వీకరించబడ్డారు. మీరు ఇంటిగ్రేటర్ అయినా, పూర్తి మెషీన్ తయారీదారు అయినా లేదా మెయింటెనెన్స్ సర్వీస్ ప్రొవైడర్ అయినా, మేము మీకు తక్కువ ఖర్చుతో కూడిన ప్రసార పరిష్కారాలను మరియు స్థిరమైన సరఫరా మద్దతును అందించగలము.

ప్లానెటరీ గేర్‌బాక్స్ ఎలా పనిచేస్తుంది

ప్లానెటరీ రీడ్యూసర్ యొక్క ప్రాథమిక నిర్మాణం మూడు కీలక భాగాలను కలిగి ఉంటుంది: సెంట్రల్ సన్ గేర్ (ఇన్‌పుట్ ఎండ్‌లో పినియన్), దాని చుట్టూ తిరిగే ప్లానెటరీ గేర్ సెట్ మరియు బయటి చుట్టూ చుట్టబడిన లోపలి గేర్ రింగ్. శక్తి మోటార్ నుండి ప్రసారం చేయబడుతుంది, మొదట సూర్య గేర్‌ను తిప్పడానికి నడిపిస్తుంది, ఆపై సూర్య గేర్ తిప్పడానికి బహుళ గ్రహాల గేర్‌లను నడుపుతుంది. ఈ ప్లానెటరీ గేర్లు సూర్య గేర్‌తో తిరుగుతున్నప్పుడు తిరుగుతాయి మరియు చివరకు వాటిపై స్థిరపడిన ప్లానెటరీ క్యారియర్ ద్వారా శక్తిని అవుట్‌పుట్ షాఫ్ట్‌కు ప్రసారం చేస్తాయి.

ఈ "మల్టీ-టూత్ మెషింగ్" పద్ధతి బహుళ గేర్‌ల మధ్య శక్తిని పంచుకోవడానికి అనుమతిస్తుంది, ఇది మృదువైన అవుట్‌పుట్ మరియు తక్కువ శబ్దం మాత్రమే కాకుండా, సాధారణ గేర్ నిర్మాణాల కంటే బలమైన లోడ్-బేరింగ్ సామర్థ్యాన్ని కలిగి ఉంటుంది. Raydafon యొక్క ప్లానెటరీ రీడ్యూసర్‌లు పరిమిత ఇన్‌స్టాలేషన్ స్థలంతో కూడిన పరికరాలకు అనుకూలమైన కాంపాక్ట్ స్ట్రక్చర్‌తో అదే వాల్యూమ్ పరిస్థితులలో అధిక టార్క్‌ను ఉత్పత్తి చేయగలవు, అయితే సర్వో సిస్టమ్‌లు, ఆటోమేటెడ్ రోబోటిక్ ఆర్మ్స్, క్రాలర్ డ్రైవ్ మాడ్యూల్స్, ప్యాకేజింగ్ మెషీన్‌లు మొదలైన అధిక ప్రసార పనితీరు అవసరాలు ఉంటాయి.

ప్లానెటరీ రీడ్యూసర్ యొక్క ప్రసార నిష్పత్తి గేర్ నిష్పత్తి మరియు దశల సంఖ్యపై ఆధారపడి ఉంటుంది. సాధారణంగా, ఒకే దశ 310:1కి చేరుకోవచ్చు, రెండు-దశలను 20100:1కి విస్తరించవచ్చు మరియు పెద్ద తగ్గింపు నిష్పత్తి అవసరమయ్యే పని పరిస్థితుల కోసం మూడు-దశల కలయిక కూడా చేయవచ్చు. Raydafon స్టాండర్డ్ స్పీడ్ రేషియో స్ట్రక్చర్‌ను అందిస్తుంది మరియు కస్టమర్ అవసరాలకు అనుగుణంగా అవుట్‌పుట్ స్పీడ్ మరియు టార్క్ రేంజ్‌ని సెట్ చేయడం ద్వారా అనుకూలీకరించిన క్యాస్‌కేడ్ కలయికకు మద్దతు ఇస్తుంది.

భ్రమణ సమయంలో అంతర్గత గ్రహాల గేర్ నిరంతరం శక్తి స్థానాన్ని మారుస్తుంది కాబట్టి, గేర్ సమానంగా ధరిస్తుంది మరియు మొత్తం యంత్రం సుదీర్ఘ జీవితాన్ని కలిగి ఉంటుంది. అదనంగా, మేము గట్టిపడిన అల్లాయ్ స్టీల్ గేర్‌లు, ప్రెసిషన్ బేరింగ్‌లు మరియు తక్కువ బ్యాక్‌లాష్ అసెంబ్లీ ప్రమాణాలను ఉపయోగిస్తాము, ఇది రిడ్యూసర్‌ను అవుట్‌పుట్‌లో స్థిరంగా ఉండటమే కాకుండా, స్థాన ఖచ్చితత్వంలో కూడా ఎక్కువ, పునరావృతమయ్యే స్టార్ట్ మరియు స్టాప్, ఫార్వర్డ్ మరియు రివర్స్ మరియు తక్కువ జడత్వం లోడ్ పరిస్థితులకు అనుకూలంగా ఉంటుంది.

ప్లానెటరీ రీడ్యూసర్‌ల యొక్క ప్రధాన ప్రయోజనాలు అధిక సామర్థ్యం, ​​అధిక టార్క్ సాంద్రత, చిన్న పరిమాణం మరియు మంచి ఏకాగ్రత నియంత్రణ. రేడాఫోన్ గేర్ సెట్ డిజైన్, లూబ్రికేషన్ సిస్టమ్, అవుట్‌పుట్ ఫ్లాంజ్ మ్యాచింగ్ మొదలైన వాటిలో పరిణతి చెందిన పరిష్కారాలను కలిగి ఉంది, ఇవి వివిధ పారిశ్రామిక వ్యవస్థల వాస్తవ అవసరాలను కవర్ చేయగలవు. మీరు ట్రాన్స్‌మిషన్ సిస్టమ్ యొక్క ఆప్టిమైజేషన్‌ను మూల్యాంకనం చేస్తుంటే, మీరు అందించే మోటారు పారామితులు మరియు లోడ్ అవసరాలకు అనుగుణంగా మేము తగిన మోడల్ మరియు నిర్మాణ కలయికను త్వరగా సరిపోల్చగలము. ఎంపికను సంప్రదించడానికి స్వాగతం.

ప్లానెటరీ గేర్‌బాక్స్ యొక్క గేర్ నిష్పత్తిని ఎలా లెక్కించాలి

ప్లానెటరీ రీడ్యూసర్‌ను ఉపయోగిస్తున్నప్పుడు లేదా ఎంచుకున్నప్పుడు, ప్రసార నిష్పత్తి (తగ్గింపు నిష్పత్తి) యొక్క గణన ప్రాథమిక మరియు క్లిష్టమైన దశ. ప్రసార నిష్పత్తి అవుట్‌పుట్ షాఫ్ట్ యొక్క వేగం మరియు టార్క్‌ను నిర్ణయిస్తుంది మరియు పరికరాల నిర్వహణ సామర్థ్యం మరియు లోడ్ మ్యాచింగ్‌పై ప్రత్యక్ష ప్రభావాన్ని చూపుతుంది. గ్రహాల తగ్గింపు వ్యవస్థను రూపకల్పన చేస్తున్నప్పుడు, స్థిరమైన మరియు సమర్థవంతమైన వినియోగాన్ని నిర్ధారించడానికి వాస్తవ అవసరాలకు అనుగుణంగా రేడాఫోన్ తగిన వేగ నిష్పత్తి నిర్మాణాన్ని సరిపోల్చుతుంది.

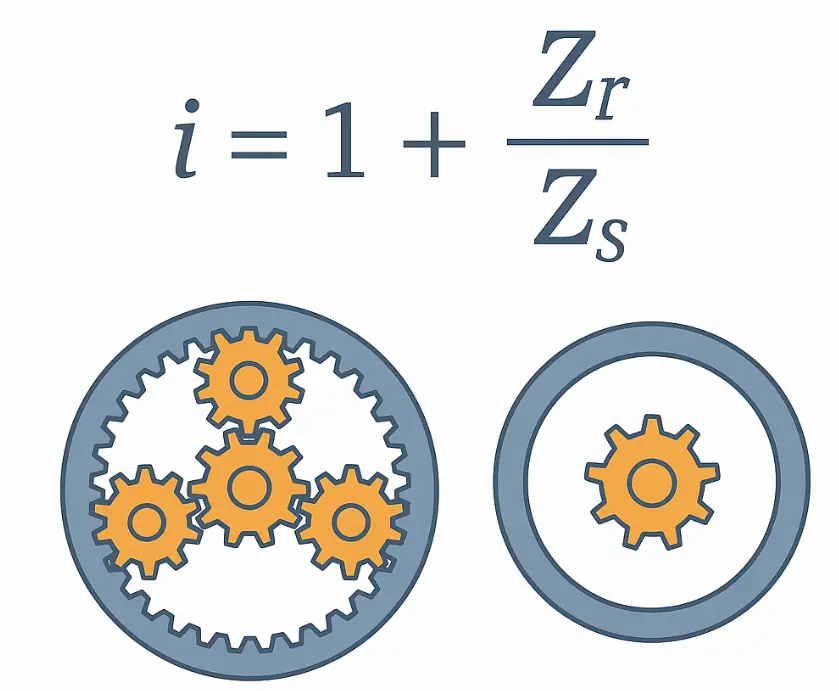

ప్లానెటరీ రీడ్యూసర్ యొక్క ప్రసార నిష్పత్తిని లెక్కించే సూత్రం వాస్తవానికి సంక్లిష్టంగా లేదు. అత్యంత సాధారణ నిర్మాణం ఏమిటంటే సన్ గేర్ చురుకుగా ఉంటుంది, లోపలి రింగ్ స్థిరంగా ఉంటుంది మరియు ప్లానెట్ క్యారియర్ అవుట్‌పుట్ అవుతుంది. ఈ నిర్మాణంలో, ప్రసార నిష్పత్తిని లెక్కించడానికి సూత్రం:

ప్రసార నిష్పత్తి i = 1 + (Zr / Zs)

ఎక్కడ:

Zr అనేది లోపలి రింగ్‌లోని దంతాల సంఖ్య

Zs అనేది సన్ గేర్‌పై ఉన్న దంతాల సంఖ్య

ఒక సాధారణ ఉదాహరణ కోసం: సన్ గేర్‌పై దంతాల సంఖ్య 20 మరియు లోపలి రింగ్‌లోని దంతాల సంఖ్య 60 అయితే, ప్రసార నిష్పత్తి:

i = 1 + (60 ÷ 20) = 1 + 3 = 4

అంటే, మోటారు 4 సార్లు తిరుగుతుంది, అవుట్పుట్ షాఫ్ట్ 1 సార్లు తిరుగుతుంది మరియు తగ్గింపు నిష్పత్తి 4: 1.

రేడాఫోన్ రూపొందించిన ప్లానెటరీ రీడ్యూసర్‌లలో, సాధారణంగా ఉపయోగించే ప్రసార నిష్పత్తి 3:1 నుండి 100:1 వరకు ఉంటుంది, ఇది ఒకే-దశ, రెండు-దశ లేదా మూడు-దశల నిర్మాణాల కలయిక ద్వారా సాధించబడుతుంది.

సింగిల్-స్టేజ్ నిర్మాణం సాధారణంగా వేగం నిష్పత్తి 3~10

రెండు-దశల నిర్మాణం స్పీడ్ రేషియో 15~100

మూడు-దశల నిర్మాణం పెద్ద తగ్గింపు నిష్పత్తి అవసరమయ్యే భారీ-లోడ్ తక్కువ-వేగం సందర్భాలలో అనుకూలం

వేగ నిష్పత్తిని గణించడంతో పాటు, వివిధ స్థాయిల గ్రహ సమూహాలు అంతర్గత ఘర్షణను అధిగమిస్తాయని కూడా గమనించడం ముఖ్యం, ఇది సామర్థ్యంపై స్వల్ప ప్రభావం చూపుతుంది. అందువల్ల, వేగ నిష్పత్తి అనుమతించే ఆవరణలో, మరింత సమర్థవంతమైన తక్కువ-స్థాయి కలయికను ఎంచుకోవడానికి ప్రయత్నించండి.

రేడాఫోన్ మోటారు వేగం, అవుట్‌పుట్ వేగం అవసరాలు, లోడ్ టార్క్ మరియు కస్టమర్ అందించిన ఇతర డేటా ఆధారంగా సహేతుకమైన ప్రసార నిష్పత్తి మరియు నిర్మాణ స్థాయిని సిఫార్సు చేయగలదు మరియు ఎంపిక ప్రారంభ దశలో లోపాలను నివారించడంలో మరియు పరికరాల విశ్వసనీయ ఆపరేషన్‌ను నిర్ధారించడంలో మీకు సహాయపడటానికి పారామీటర్ డ్రాయింగ్‌లు మరియు ఎంపిక సూచనలను అందించవచ్చు. ప్రసార నిష్పత్తి గణన గురించి మీకు ఖచ్చితంగా తెలియకుంటే, మీరు నేరుగా మమ్మల్ని కూడా సంప్రదించవచ్చు మరియు మేము తగిన మోడల్‌ను లెక్కించడంలో మరియు సరిపోల్చడంలో సహాయం చేస్తాము.
