విండ్ టర్బైన్ కోసం యా డ్రైవ్ ప్లానెటరీ గేర్‌బాక్స్
  • విండ్ టర్బైన్ కోసం యా డ్రైవ్ ప్లానెటరీ గేర్‌బాక్స్విండ్ టర్బైన్ కోసం యా డ్రైవ్ ప్లానెటరీ గేర్‌బాక్స్
  • విండ్ టర్బైన్ కోసం యా డ్రైవ్ ప్లానెటరీ గేర్‌బాక్స్విండ్ టర్బైన్ కోసం యా డ్రైవ్ ప్లానెటరీ గేర్‌బాక్స్

విండ్ టర్బైన్ కోసం యా డ్రైవ్ ప్లానెటరీ గేర్‌బాక్స్

విండ్ టర్బైన్ కోసం యావ్ డ్రైవ్ ప్లానెటరీ గేర్‌బాక్స్ — 12 ఫ్రేమ్ పరిమాణాలు, 1,000–80,000 N·m, నిష్పత్తులు 297:1–2,153:1, IP67 ట్రిపుల్-సీల్ డక్టైల్ ఐరన్ హౌసింగ్ −40 °C నుండి +60 °C సైట్‌లకు. గేర్ సెట్‌లు కార్బరైజ్ చేయబడతాయి మరియు HRC 58–62కి గ్రౌండ్ చేయబడతాయి; ఫ్లోటింగ్ ప్లానెట్ క్యారియర్ గస్ట్ లోడ్ కింద 0.08°లోపు ప్రసార దోషాన్ని కలిగి ఉంది. స్ప్లైన్డ్ లేదా ఇంటిగ్రల్-పినియన్ అవుట్‌పుట్ ఎంపికలతో ఫ్లాంజ్-మౌంటెడ్ స్లేవ్ బేరింగ్ సపోర్ట్ నేరుగా IEC మోటార్ ఫ్లాంజ్‌లను అంగీకరిస్తుంది. మీ nacelle యావ్ క్షణం, మోటార్ ఫ్రేమ్ మరియు సైట్ తుప్పు పట్టే తరగతిని పంపండి — మేము సరిపోలిన 2D ఇంటర్‌ఫేస్ డ్రాయింగ్ మరియు ఫ్యాక్టరీ-డైరెక్ట్ కోట్‌ను 24 గంటలలోపు తిరిగి అందిస్తాము.

యావ్ సిస్టమ్ · ఒడ్డున & ఆఫ్‌షోర్ గాలి

విండ్ టర్బైన్ కోసం యావ్ డ్రైవ్ ప్లానెటరీ గేర్‌బాక్స్ — ఎంపిక డేటా, ఫ్రేమ్ పరిమాణాలు & ఫ్యాక్టరీ కోట్

యా డ్రైవ్‌ను కొనుగోలు చేయడం అనేది చార్ట్ నుండి నిష్పత్తిని ఎంచుకోవడం కాదు. ఇది మీ పీక్ యావ్ క్షణంతో సరిపోలడం గురించి nacelle, మీ సైట్ యొక్క సాల్ట్-ఫాగ్ క్లాస్ మరియు మీరు ఇప్పటికే షెల్ఫ్‌లో ఉన్న మోటారు అంచు. రేడాఫోన్ ఈ యా డ్రైవ్ ప్లానెటరీ గేర్‌బాక్స్‌ను పన్నెండు ఫ్రేమ్ పరిమాణాలలో నిర్మిస్తుంది, తద్వారా ఆన్‌షోర్ మరియు ఆఫ్‌షోర్ OEMలు నిర్దేశించవచ్చు ఇంటర్‌ఫేస్‌ను రీ-మ్యాచింగ్ చేయకుండా నేరుగా టవర్‌పైకి బోల్ట్ చేసే యూనిట్. మీ నాసెల్ లోడ్ కేసును మాకు పంపండి మరియు మేము సరిపోలిన డ్రాయింగ్‌ని తిరిగి ఇస్తాము — కేటలాగ్ పేజీ కాదు.

  • 1,000 - 80,000 N·mనామమాత్రపు అవుట్పుట్ టార్క్
  • 297:1 - 2,153:1అందుబాటులో ఉన్న గేర్ నిష్పత్తులు
  • IP67ట్రిపుల్-సీల్, ఉప్పు-పొగమంచు రేట్ చేయబడింది
  • −40 °C / +60 °Cఆపరేటింగ్ విండో

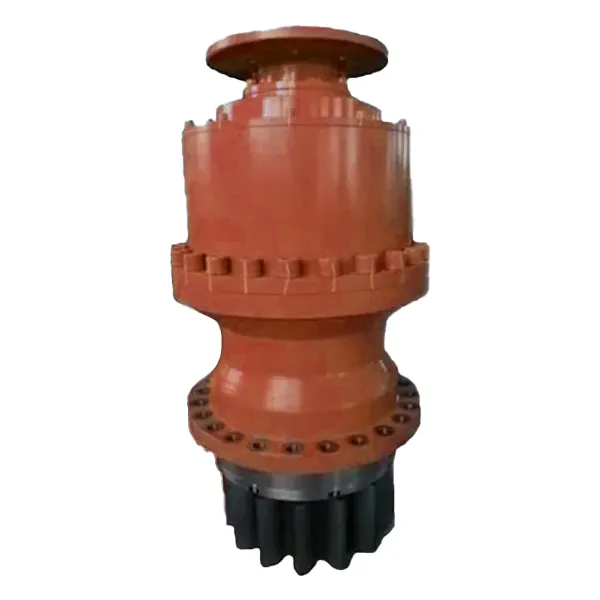

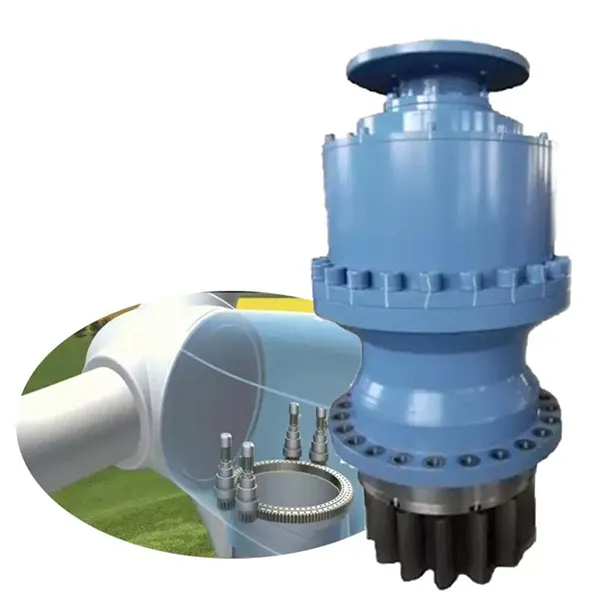

ఉత్పత్తి వీక్షణలు & కట్అవే

స్టాండర్డ్ ప్లానెటరీ యూనిట్ నుండి ఈ యా గేర్‌బాక్స్‌ని భిన్నమైనదిగా చేస్తుంది

యా డ్రైవ్ తన జీవితాన్ని గాలిలోకి రోటర్ పట్టుకొని, చిన్న కోణాలను రోజుకు వేల సార్లు సరిచేస్తుంది. గస్ట్ లోడ్ కింద. ఆ డ్యూటీ సైకిల్ గేర్ పళ్ళు మరియు సీల్‌ను నిరంతరాయంగా నడపడం కంటే ఎక్కువగా శిక్షిస్తుంది ప్రసారం చేస్తుంది. ఈ యూనిట్‌పై నాలుగు డిజైన్ నిర్ణయాలు నేరుగా దాన్ని సూచిస్తాయి.

01

మూడు నుండి నాలుగు గ్రహాలలో లోడ్-షేరింగ్

బహుళ-దశల ప్లానెటరీ లేఅవుట్ మెష్‌లోని ప్రతి గ్రహం అంతటా ఇన్‌పుట్ టార్క్‌ను విభజించి, సింగిల్-టూత్‌ను కత్తిరించింది సమాంతర-షాఫ్ట్ అమరికతో పోలిస్తే దాదాపు 40% ఉపరితల భారం. 3 మెగావాట్ల యంత్రంలో శిఖరం క్షణం ఒకదానికి బదులుగా అనేక సంప్రదింపు మార్గాలపై వ్యాపించింది, ఇది దూరంగా ఉంచుతుంది దంతాల పార్శ్వాలు కొన్ని సంవత్సరాల తర్వాత దిద్దుబాట్లు.

02

కార్బరైజ్డ్ మరియు గ్రౌండ్ గేర్ సెట్, HRC 58–62

అల్లాయ్ స్టీల్ గేర్లు కార్బరైజింగ్ మరియు క్వెన్చింగ్ ద్వారా వెళ్తాయి, ఆపై భర్తీ చేయడానికి ప్రొఫైల్ సవరణ లోడ్ కింద విక్షేపం. HRC 58–62 బ్యాండ్‌లో ఉపరితల కాఠిన్యం దాని వెనుక కఠినమైన కోర్‌తో ఉంటుంది. డైనమిక్ టెస్ట్ బెంచ్‌పై కొలవబడిన శబ్దం 65 dB(A) కంటే తక్కువగా ఉంటుంది - పాత వాటి కంటే 80 dB(A) కంటే చాలా తక్కువ యావ్ గేర్‌బాక్స్‌లు. మా చూడండిఖచ్చితమైన గేర్ తయారీపూర్తి ప్రక్రియ గొలుసు కోసం పేజీ.

03

వన్-పీస్ డక్టైల్ ఐరన్ హౌసింగ్, IP67 ట్రిపుల్ సీల్

హౌసింగ్‌ను ఒకే డక్టైల్ ఐరన్ బాడీగా (QT400-18AL) తారాగణం చేయబడుతుంది, ఇది తన్యత శక్తికి వేడి-చికిత్స చేయబడుతుంది సుమారు 600 MPa. స్ప్లిట్ లైన్లు లేవు అంటే తేమ కోసం మార్గం లేదు. మూడు-దశల సీలింగ్ అమరిక - పెదవి ముద్ర, చిక్కైన, మరియు గ్రీజు అవరోధం - ఉప్పు స్ప్రే, దుమ్ము మరియు −40 °C నుండి +60 °C స్వింగ్‌కు వ్యతిరేకంగా IP67ని కలిగి ఉంటుంది ఉత్తర సముద్రం మరియు ఎడారి ప్రదేశాలలో ఒకే విధంగా కనిపిస్తుంది.

04

ఫీల్డ్‌లో సెన్సార్ సిద్ధంగా మరియు సేవ చేయదగినది

వైబ్రేషన్ మరియు బేరింగ్-ఉష్ణోగ్రత సెన్సార్‌లను ఒక ఎంపికగా పేర్కొనవచ్చు మరియు అంచు ద్వారా చదవబడతాయి ఫ్లాగ్స్ డ్రిఫ్ట్ దాదాపు 72 గంటల ముందు హార్డ్ వైఫల్యం మాడ్యూల్. బేరింగ్‌లు రీలిబ్రబుల్ మరియు సీల్స్ ఉంటాయి నిర్వహణ-రహితం, కాబట్టి మాడ్యూల్‌ని లాగి టవర్‌పై తిరిగి అమర్చవచ్చు. మాడ్యులర్ అసెంబ్లీ కట్స్ సింగిల్ సాంప్రదాయ స్టాక్‌తో పోలిస్తే దాదాపు 60% సర్వీస్ డౌన్‌టైమ్.

పనితీరు పారామితులు

సాధారణ వివరణ - యా డ్రైవ్ ప్లానెటరీ గేర్‌బాక్స్
అవుట్పుట్ టార్క్ పరిధి 1,000 - 80,000 N·m
గేర్ నిష్పత్తులు i = 300 - 2,000
మద్దతు స్లూ బేరింగ్ సపోర్ట్, ఫ్లాంజ్ మౌంట్
ఎలక్ట్రిక్ బ్రేక్ DC మరియు AC రకం
అవుట్పుట్ షాఫ్ట్ స్ప్లైన్డ్ లేదా ఇంటిగ్రల్ పినియన్తో; అవుట్‌పుట్ షాఫ్ట్‌లు హెవీ-డ్యూటీ కెపాసిటీ బేరింగ్‌ల ద్వారా మద్దతు ఇవ్వబడతాయి
వర్తించే మోటార్లు IEC ఎలక్ట్రిక్ మోటార్లు

ఫ్రేమ్ పరిమాణం, నిష్పత్తి మరియు బ్రేక్ రకం మీ నాసెల్లె యా క్షణం మరియు మోటారు అంచుకు వ్యతిరేకంగా ఎంచుకోబడ్డాయి. మీ సైట్ అయితే అధిక టర్బులెన్స్ క్లాస్‌ని కలిగి ఉంటుంది, డీరేటెడ్ టార్క్ కాలమ్ కోసం అడగండి.

ఫ్రేమ్ పరిమాణాలు, టార్క్ రేటింగ్‌లు మరియు నిష్పత్తులు

ప్రామాణిక ఫ్రేమ్ పరిమాణాలు - నామమాత్ర మరియు గరిష్ట స్టాటిక్ అవుట్‌పుట్ టార్క్
టైప్ చేయండి నామినల్ అవుట్‌పుట్ టార్క్ (N·m) పీక్ స్టాటిక్ అవుట్‌పుట్ టార్క్ (N·m) నిష్పత్తి (i)
700L 1,000 2,000 297 - 2,153
701L 2,000 4,000 297 - 2,153
703AL 2,500 5,000 278 - 1,866
705AL 5,000 10,000 278 - 1,866
706BL4 8,000 15,000 203 - 2,045
707AL4 12,000 25,000 278 - 1,856
709AL4 18,000 30,000 278 - 1,856
711BL4 35,000 80,000 256 - 1,606
710L4 25,000 50,000 329 - 1,420
711L4 35,000 80,000 256 - 1,606
713L3 50,000 100,000 250 - 1,748
715L4 80,000 140,000 269 ​​- 1,390

ఏ ఫ్రేమ్ సరిపోతుందో ఖచ్చితంగా తెలియదా? మీ నాసెల్లే వ్యాసం, యా మోటార్ పవర్ మరియు అవసరమైన యా వేగాన్ని మాకి పంపండి ఇంజనీరింగ్ డెస్క్ మరియు మేము మూడు పని దినాలలో సరిపోలే రకాన్ని తిరిగి ఇస్తాము.

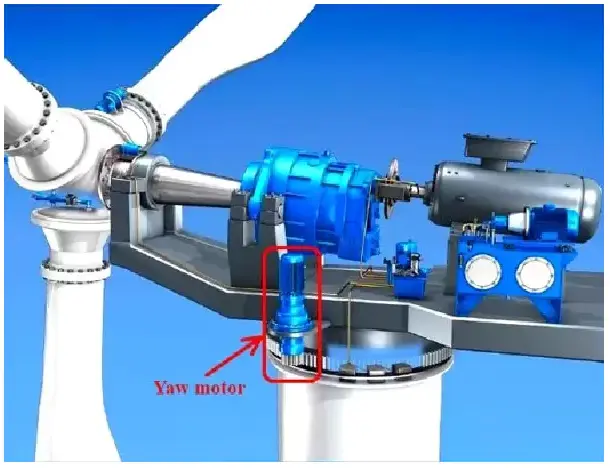

యా డ్రైవ్ నాసెల్లెకు టార్క్‌ను ఎలా ప్రసారం చేస్తుంది

  1. సన్ గేర్ మోటార్ ఇన్‌పుట్‌ను తీసుకుంటుంది

    యా మోటార్ సన్ గేర్‌ను నడుపుతుంది, ఇది రైలు యొక్క పవర్ ఇన్‌పుట్ ముగింపు. ఎందుకంటే సన్ గేర్ ఉంది రింగ్ గేర్‌కు సంబంధించి చిన్నది, ఇది వేగంగా మారుతుంది మరియు తక్కువ టార్క్‌ను కలిగి ఉంటుంది - ఇది ఖచ్చితంగా IEC మోటార్ బాగా ఉంది.

  2. సూర్యుడు మరియు అంతర్గత వలయం మధ్య గ్రహాలు తిరుగుతాయి

    మూడు లేదా నాలుగు ప్లానెట్ గేర్లు సూర్య గేర్‌తో మరియు అంతర్గత రింగ్ గేర్‌తో ఏకకాలంలో మెష్. ప్రతి సూర్యుని చుట్టూ తిరిగేటప్పుడు గ్రహం దాని స్వంత బేరింగ్‌పై తిరుగుతుంది, కాబట్టి లోడ్ కాకుండా పంచబడుతుంది ఒకే పంటి జతపై కేంద్రీకరించబడింది.

  3. ప్లానెట్ క్యారియర్ తక్కువ-వేగం, అధిక-టార్క్ అవుట్‌పుట్‌ను అందిస్తుంది

    క్యారియర్ ప్రతి గ్రహం యొక్క కక్ష్య కదలికను సేకరిస్తుంది మరియు దానిని అవుట్‌పుట్ షాఫ్ట్‌కు పంపుతుంది - స్ప్లైన్డ్ లేదా సమగ్ర పినియన్‌తో - ఇది స్లీవింగ్ రింగ్‌ను డ్రైవ్ చేస్తుంది మరియు నాసెల్ల్‌ను మారుస్తుంది. తగ్గింపు ద్వారా సెట్ చేయబడింది ఉంగరం మరియు సూర్యుని దంతాల గణనలు మరియు మెష్‌లోని గ్రహాల సంఖ్య.

  4. తేలియాడే క్యారియర్ గస్ట్-ప్రేరిత క్షణం స్వింగ్‌లను గ్రహిస్తుంది

    పవన శక్తి యౌ క్షణాన్ని హెచ్చుతగ్గులకు గురిచేసినప్పుడు, ఫ్లోటింగ్ క్యారియర్ డిజైన్ గేర్‌లను తిరిగి మార్చడానికి అనుమతిస్తుంది కొద్దిగా కాబట్టి కనీసం మూడు పళ్ళు సంబంధంలో ఉంటాయి. బెంచ్ మరియు ఫీల్డ్ డేటా ట్రాన్స్‌మిషన్ ఎర్రర్ స్టేజ్‌ని చూపుతుంది 0.08° లోపల ±12 % క్షణం హెచ్చుతగ్గులు, సంప్రదాయ సమాంతర-షాఫ్ట్ కోసం సుమారు 0.3°కి వ్యతిరేకంగా యూనిట్. సాగే మద్దతు - మెటల్ షిమ్‌లతో కలిపి అధిక-డంపింగ్ రబ్బరు - అధిక-ఫ్రీక్వెన్సీ షాక్‌ను తీసుకుంటుంది అది పంటి పార్శ్వానికి చేరేలోపు బయటకు.

  5. ప్రెజర్ సర్క్యులేషన్ ప్లస్ స్ప్లాష్ లూబ్రికేషన్ చల్లగా ఉంచుతుంది

    తిరిగే గేర్లు హౌసింగ్ ఆయిల్ ఛానెల్‌పై చమురును విసురుతాయి, అయితే ఒక పంపు చుట్టూ ఉన్న ప్లానెట్ బేరింగ్‌లను ఫీడ్ చేస్తుంది 8 ఎల్/నిమి. −25 °C వద్ద సిస్టమ్ ఇప్పటికీ ISO VG 320 బ్యాండ్ లోపల స్నిగ్ధతను కలిగి ఉంటుంది, కాబట్టి గేర్లు స్కఫ్ అవ్వవు ఒక చల్లని ప్రారంభం. శీతలీకరణ రెక్కలతో జత చేయబడిన ఒక స్పైరల్ ఆయిల్ ఛానల్ హౌసింగ్‌కు వేడిని తీసుకువెళుతుంది; నిరంతర కింద యావ్ డ్యూటీ ఆయిల్ సంప్ 60 °C కంటే తక్కువగా ఉంటుంది, సంప్రదాయ లేఅవుట్ కంటే 12 °C చల్లగా ఉంటుంది, ఇది నెమ్మదిస్తుంది కందెన వృద్ధాప్యం.

ఇన్‌స్టాలేషన్ తర్వాత ఆపరేటర్లు ఏమి చెబుతారు

“పద్దెనిమిది నెలలు నార్త్ సీ ప్లాట్‌ఫారమ్‌లో ఎటువంటి వైఫల్యం లేకుండా. సీలింగ్ మరియు యాంటీ-కొరోషన్ డిజైన్ మాని తగ్గించింది నిర్వహణ ఖర్చు దాదాపు 40 %, మరియు తుఫాన్ పరిస్థితులలో యావ్ ప్రతిస్పందన దాదాపు 25 % వేగంగా ఉంటుంది మేము ఇంతకు ముందు అమలు చేసిన యూనిట్ల కంటే. నాసెల్లె పొజిషనింగ్ ±0.15° వద్ద ఉంది, ఇది వార్షిక తరాన్ని పెంచింది 8%కి దగ్గరగా. మోటార్-మ్యాచింగ్ సమస్య వచ్చినప్పుడు, వారి ఇంజనీర్లు మూడు గంటల్లో రిమోట్‌గా దాన్ని పరిష్కరించారు.

హన్స్ ముల్లర్టెక్నికల్ ప్రొక్యూర్‌మెంట్ మేనేజర్, ఎనర్‌విండ్ ఎనర్జీ గ్రూప్, జర్మనీ

"మేము ఈ యా డ్రైవ్‌లతో కాలిఫోర్నియా ఎడారిలో 3 మెగావాట్ల సైట్‌ను తిరిగి అమర్చాము. అవి 60 °C పగలు-రాత్రిని నిర్వహిస్తాయి. స్వింగ్, పాత గేర్‌బాక్స్‌ల కంటే దాదాపు 30% నిశబ్దంగా పరుగెత్తండి మరియు ±0.1° పొజిషనింగ్‌ను పట్టుకోండి - అది ఒక్కటే కదిలింది ఉత్పత్తి సామర్థ్యం 7% పెరిగింది. అమ్మకాల తర్వాత బృందం త్రైమాసిక తనిఖీలను నిర్వహిస్తుంది మరియు అరిగిపోయిన వాటిని మార్చుకుంటుంది కందెన ఫిల్టర్లు సమస్యగా మారకముందే."

లూకాస్ థాంప్సన్గ్రీన్‌పవర్ రెన్యూవబుల్స్, యునైటెడ్ స్టేట్స్

"సగటున 12 మీ/సె గాలి వేగంతో స్కాటిష్ ఆఫ్‌షోర్ ప్రాజెక్ట్‌లోకి ఆరు నెలలు: సున్నా లీకేజ్, సున్నా అసాధారణం శబ్దం, మరియు 9 % గాలికి జోడించిన అసలు పరిష్కారం కంటే దాదాపు 20 % వేగవంతమైన యావ్ ప్రతిస్పందన సమర్థత. వారి సాంకేతిక బృందం డేటా మానిటరింగ్ ద్వారా మరియు కూడా కమీషన్ చేయకుండా మాతోనే ఉంది లూబ్రికేషన్ పారామితులను మళ్లీ ట్యూన్ చేసింది, ఇది సేవా జీవితానికి దాదాపు 15% జోడించాలి.

ఏతాన్ కార్టర్WindHorizon Energy, యునైటెడ్ కింగ్‌డమ్

మీ యా డ్రైవ్‌ను పేర్కొనడానికి సిద్ధంగా ఉన్నారా?

మీ నాసెల్లే యా క్షణం, మోటార్ ఫ్రేమ్ మరియు సైట్ తుప్పు పట్టే తరగతిని మాకు చెప్పండి. మేము సిఫార్సుతో ప్రత్యుత్తరం ఇస్తాము ఫ్రేమ్ పరిమాణం, 2D ఇంటర్‌ఫేస్ డ్రాయింగ్ మరియు ఫ్యాక్టరీ-డైరెక్ట్ కొటేషన్ — సాధారణంగా 24 గంటలలోపు. పూర్తి స్థాయి మా వద్ద అందుబాటులో ఉందిగాలి టర్బైన్ గేర్బాక్స్పేజీ, లేదా విస్తృతంగా బ్రౌజ్ చేయండిగ్రహ గేర్బాక్స్సిరీస్.
