చిన్న డ్రైవ్ల కోసం ఇంజెక్షన్-మౌల్డ్ హెలికల్ గేర్లు నిశ్శబ్దంగా నడుస్తున్నాయి, లూబ్రికేషన్ మరియు తక్కువ బరువు అవసరం. స్టాండర్డ్ టూలింగ్ మాడ్యూల్స్ M0.1–M2.0, Ø1.40 నుండి Ø3.05 mm వరకు బోర్లు, బయటి వ్యాసాలు Ø10–Ø50 mm మరియు ముఖ వెడల్పు 2.0–10.0 mm, కత్తిరించిన పళ్లకు బదులుగా అచ్చుపోసిన దంతాల జ్యామితితో కప్పబడి ఉంటుంది - కాబట్టి టూత్-టు-టూత్ స్థిరత్వం b.
Raydafon చైనాలోని నింగ్బోలో ఉన్న తన స్వంత ఫ్యాక్టరీలో ప్లాస్టిక్ హెలికల్ గేర్లను మోల్డ్ చేస్తుంది, OEMల కోసం కట్ స్టీల్ కంటే నిశ్శబ్దమైన, స్వీయ-లూబ్రికేటింగ్ గేర్ అవసరం. గేర్ దంతాలు ఇంజెక్షన్ అచ్చులో ఏర్పడతాయి, కాబట్టి హెలిక్స్ కోణం, ప్రొఫైల్ మరియు బోర్ పొజిషన్లు తదుపరి మ్యాచింగ్ స్టెప్ ద్వారా కాకుండా సాధనం ద్వారా పరిష్కరించబడతాయి - అందుకే బ్యాచ్-టు-బ్యాచ్ టూత్ ఫారమ్ స్థిరంగా ఉంటుంది మరియు సాధనం నడుస్తున్న తర్వాత యూనిట్ ధర ఎందుకు పడిపోతుంది. సాధారణ కొనుగోలుదారులు చిన్న-మెషినరీ బిల్డర్లు, వైద్య మరియు ప్రయోగశాల పరికరాల తయారీదారులు, ఉపకరణాలు మరియు పంపు తయారీదారులు మరియు ఎవరైనా లూబ్రికేటెడ్ మెటల్ గేర్ జతని నిర్వహణ-రహిత ప్లాస్టిక్తో భర్తీ చేస్తారు.
ప్రామాణిక సాధనం వేగవంతమైన మరియు చౌకైన మార్గం: మాడ్యూల్, టూత్ కౌంట్, హెలిక్స్ యాంగిల్, బోర్ మరియు ఫేస్ వెడల్పును పంపండి మరియు అచ్చు ఉనికిలో ఉన్నట్లయితే మేము స్టాక్ టూలింగ్ నుండి కోట్ చేస్తాము. జ్యామితి కొత్తగా ఉన్న చోట, మేము మీ డ్రాయింగ్కు సాధనం మరియు అచ్చును నిర్మిస్తాము. అదే వర్క్షాప్ నుండి సంబంధిత ఉత్పత్తులు ఉన్నాయిhelical గేర్అధిక టార్క్ కోసం మెటల్ పరిధి, పూర్తిప్లాస్టిక్ గేర్స్పర్, వార్మ్ మరియు అంతర్గత రూపాల్లో లైన్, మరియుస్పర్ గేర్లుమీ డ్రైవ్కు హెలికల్ అతివ్యాప్తి అవసరం లేకపోతే.
ప్రామాణిక వివరణ. బోర్, బయటి వ్యాసం మరియు ముఖం వెడల్పు చూపిన పరిధులలో అనువైనవి - మీకు అవసరమైన విలువలను మాకు తెలియజేయండి.
| టైప్ చేయండి | మాడ్యూల్ | మెటీరియల్ | బోర్ | బయటి వ్యాసం | ముఖ వెడల్పు (L) |
|---|---|---|---|---|---|
| హెలికల్ గేర్ | M0.1 - M2.0 | Polyacetal (POM) / నైలాన్ | Ø1.40 / Ø1.90 / Ø2.05 / Ø2.40 / Ø2.55 / Ø2.90 / Ø3.05 మిమీ (సౌలభ్యం) | Ø10.0 – Ø50.0 mm (అనువైన) | 2.0 - 10.0 మిమీ (అనువైనది) |
సహనం మరియు సామర్థ్యం:అచ్చు వేయబడిన ప్లాస్టిక్ గేర్లు కట్ మెటల్ గేర్ల కంటే విస్తృత టాలరెన్స్ బ్యాండ్ను కలిగి ఉంటాయి మరియు ఖచ్చితమైన గణాంకాలు మాడ్యూల్, గోడ మందం మరియు మెటీరియల్ గ్రేడ్పై ఆధారపడి ఉంటాయి. దయచేసి కొటేషన్ దశలో మీ అసెంబ్లీకి అవసరమయ్యే బ్యాక్లాష్ మరియు సెంటర్-డిస్టెన్స్ టాలరెన్స్ను తెలియజేయండి — సాధనం ఏమి పట్టుకోగలదో మేము నిర్ధారిస్తాము లేదా ప్లాస్టిక్ దానిని అందుకోలేకపోతే కట్ గేర్ని సిఫార్సు చేస్తాము.
చిన్న ఖచ్చితమైన గేర్ల కోసం డిఫాల్ట్ ఎంపిక. తక్కువ ఘర్షణ, అధిక దృఢత్వం మరియు తేమ కింద చాలా స్థిరమైన కొలతలు, ఇది మధ్య దూరం మరియు ఎదురుదెబ్బ ఊహించదగినదిగా ఉంచుతుంది. నిరంతరాయంగా నడిచే డ్రైవ్లకు మరియు గేర్ నెలల తరబడి సహనాన్ని కలిగి ఉండే అసెంబ్లీలకు ఉత్తమమైనది.
షాక్ మరియు వైబ్రేషన్ని మెరుగ్గా తగ్గించడంతో పాటు POM కంటే పటిష్టంగా మరియు ఎక్కువ ప్రభావాన్ని తట్టుకుంటుంది, అయితే ఇది తేమను గ్రహిస్తుంది మరియు తేమతో పరిమాణాన్ని కొద్దిగా మారుస్తుంది. టైట్-టాలరెన్స్ పొజిషనింగ్ కంటే అడపాదడపా, ఇంపాక్ట్-లోడెడ్ లేదా హై-వైబ్రేషన్ డ్రైవ్లకు సరిపోతుంది.
గ్లాస్ ఫైబర్ జోడించడం వలన అధిక టార్క్ కోసం బలం మరియు దృఢత్వం పెరుగుతుంది మరియు ఎత్తైన ఉష్ణోగ్రత వద్ద క్రీప్ రెసిస్టెన్స్ను మెరుగుపరుస్తుంది, అయితే అచ్చు దుస్తులు పెరుగుతుంది మరియు సహజమైన డంపింగ్ను కొద్దిగా తగ్గిస్తుంది. మేము మీ డ్యూటీ కోసం గ్రేడ్ మరియు ఆశించిన జీవితాన్ని గురించి సలహా ఇస్తాము.
మీ టార్క్ ఆవశ్యకత అచ్చు ప్లాస్టిక్ మోయగలిగే దానికంటే మించి ఉంటే, నిజాయితీగా సమాధానం కట్ గేర్ — మా చూడండిస్పర్ గేర్మరియు మెటల్ లో హెలికల్ గేర్ పరిధి. సేవలో విఫలమైన ప్లాస్టిక్ గేర్ను విక్రయించడం కంటే మేము సరైన భాగాన్ని కోట్ చేస్తాము.

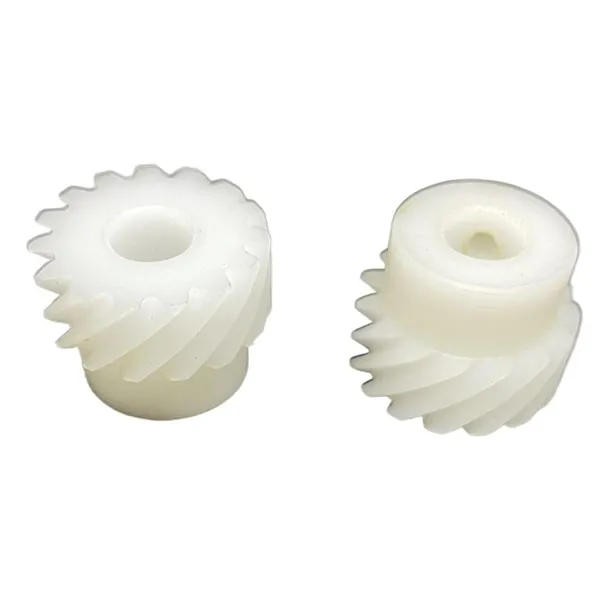

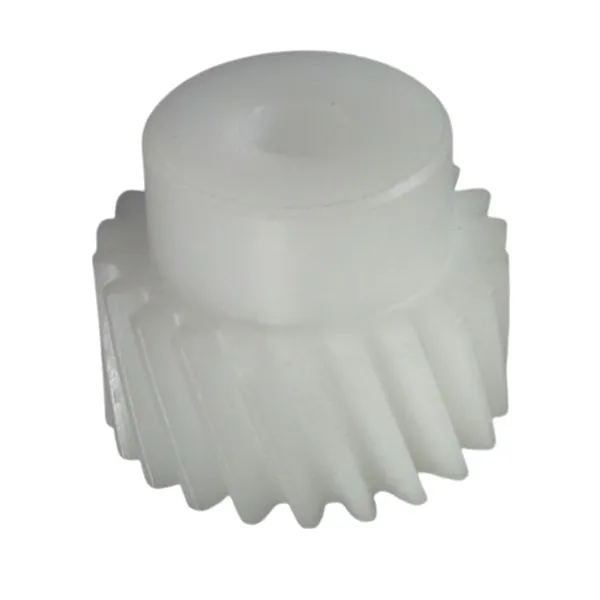

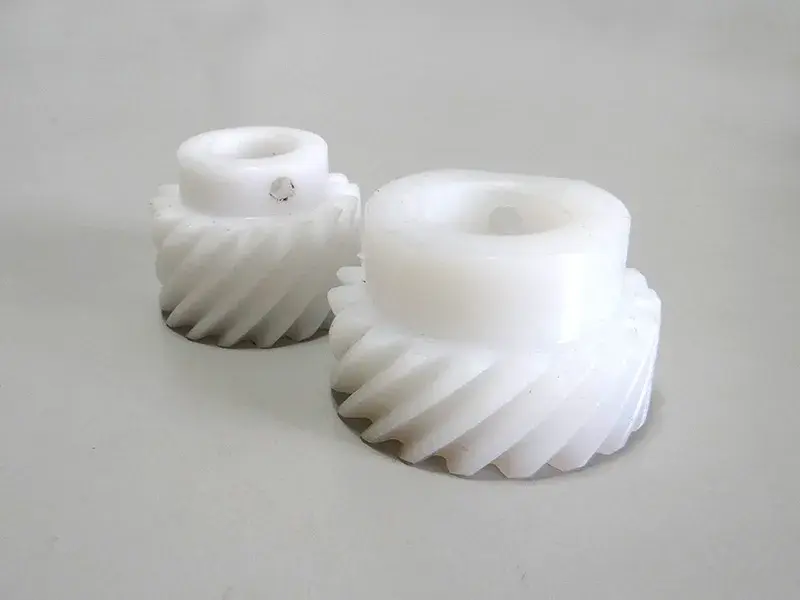

దిగువ ఫోటోగ్రాఫ్లు మా అచ్చు వేయబడిన ప్లాస్టిక్ హెలికల్ గేర్లను చూపుతాయి: టూత్ ఫారమ్, హబ్ మరియు బోర్ ఫినిషింగ్ మరియు అసెంబుల్డ్ గేర్ సెట్.
POM మరియు నైలాన్ ఒకదానికొకటి వ్యతిరేకంగా లేదా ఆయిల్ లేదా గ్రీజు ఫిల్మ్ లేకుండా స్టీల్కి వ్యతిరేకంగా నడుస్తాయి, కాబట్టి గతంలో లూబ్రికెంట్ చాంబర్, సీల్స్ మరియు సర్వీస్ ఇంటర్వెల్ అవసరమయ్యే గేర్బాక్స్ను నిర్వహణ-రహితంగా నిర్మించవచ్చు.
హెలికల్ టూత్ యొక్క హెలిక్స్ అతివ్యాప్తి ఒకే ప్రభావంతో కాకుండా క్రమంగా నిమగ్నమై ఉంటుంది మరియు పాలిమర్ స్వయంగా కంపనాన్ని తగ్గిస్తుంది - మా గేర్లపై కొలిచిన శబ్దం అదే అప్లికేషన్లోని సమానమైన స్పర్-గేర్ డ్రైవ్ల కంటే దాదాపు 20% తక్కువగా ఉంటుంది.
అచ్చు ప్లాస్టిక్ ఉక్కు లేదా ఇత్తడి కంటే చాలా తేలికగా ఉంటుంది, ఇది నడిచే భాగాల జడత్వాన్ని తగ్గిస్తుంది. హ్యాండ్ టూల్స్, పోర్టబుల్ ఇన్స్ట్రుమెంట్స్, చిన్న పొజిషనింగ్ మెకానిజమ్స్ మరియు ఇతర వెయిట్ సెన్సిటివ్ ప్రొడక్ట్లలో ఇది ముఖ్యమైనది.
ఇంజనీరింగ్ ప్లాస్టిక్లు చాలా యాసిడ్లు, ఆల్కాలిస్, డిటర్జెంట్లు మరియు ఫుడ్-కాంటాక్ట్ క్లీనింగ్ ఏజెంట్లను తుప్పు పట్టవు మరియు నిరోధించవు, కాబట్టి గేర్ తేమతో కూడిన, కొట్టుకుపోయిన లేదా కొద్దిగా తినివేయు వాతావరణంలో నడుస్తుంది, ఇక్కడ మెటల్ గేర్కు ప్లేటింగ్ అవసరం.
దంతాల రూపం అచ్చు కుహరం నుండి వస్తుంది, కాబట్టి బ్యాచ్లోని ప్రతి భాగం తప్పనిసరిగా ఒకేలా ఉంటుంది - కట్టర్ వేర్ డ్రిఫ్ట్, రన్-టు-రన్ ప్రొఫైల్ వైవిధ్యం మరియు మీ కోసం చాలా తక్కువ తనిఖీ ప్రయత్నం.
సాధనం, మౌల్డింగ్ మరియు తనిఖీ అన్నీ ఒకే పైకప్పు క్రింద జరుగుతాయి, మధ్యలో ట్రేడింగ్ మార్జిన్ ఉండదు. యూనిట్ ధర మధ్య పొర ద్వారా కాకుండా సాధన దశ ద్వారా నడపబడుతుంది.
ఒక స్పర్ గేర్ యొక్క పళ్ళు ఒకేసారి సంభోగం పళ్ళతో కలుస్తాయి. ఒక హెలికల్ గేర్ యొక్క దంతాలు అక్షానికి ఒక కోణంలో అమర్చబడి ఉంటాయి, కాబట్టి సంపర్కం పంటి యొక్క ఒక చివర నుండి ప్రారంభమవుతుంది మరియు జిప్ మూసివేసే విధంగా మరొకదానికి తుడుచుకుంటుంది. అందువల్ల లోడ్ ప్రభావంగా రాకుండా క్రమంగా పెరుగుతుంది, ఇది ఒక హెలికల్ జత ఒకే వేగం మరియు లోడ్తో స్పర్ జత కంటే సున్నితంగా మరియు నిశ్శబ్దంగా నడుస్తుంది.
రెండవ ప్రభావం లోడ్ షేరింగ్. ఆ వికర్ణ రేఖ వెంబడి ఏ క్షణంలోనైనా అనేక దంతాలు సంపర్కంలో ఉన్నందున, ఇచ్చిన టార్క్ను ప్రసారం చేయడానికి అవసరమైన శక్తి దంతాల పార్శ్వంలోని పెద్ద ప్రదేశంలో వ్యాపించి ఉంటుంది, కాబట్టి స్థానిక సంపర్క ఒత్తిడి తక్కువగా ఉంటుంది మరియు ఉపరితల దుస్తులు నెమ్మదిగా ఉంటాయి. మొత్తం భారాన్ని మోసే ఒకే ప్లాస్టిక్ టూత్ వికృతమవుతుంది; దంతాల సమితి దానిని పంచుకోవడం లేదు - అందుకే POM మరియు నైలాన్ వంటి సాపేక్షంగా మృదువైన పదార్థాలకు హెలికల్ జ్యామితి సరిపోతుంది.
హెలికల్ దంతాలు షాఫ్ట్ వెంట అక్షసంబంధ థ్రస్ట్ లోడ్ను కూడా ఉత్పత్తి చేస్తాయి, కాబట్టి షాఫ్ట్లోని బేరింగ్లు లేదా థ్రస్ట్ దుస్తులను ఉతికే యంత్రాలు తప్పనిసరిగా తీసుకోగలగాలి. స్పర్ గేర్ స్థానంలో హెలికల్ గేర్ను పేర్కొనే ముందు తనిఖీ చేయవలసిన డిజైన్ పాయింట్ ఇది: దంతాల అతివ్యాప్తి నిశ్శబ్దం మరియు లోడ్ షేరింగ్ను కొనుగోలు చేస్తుంది, అయితే ఇది మిగిలిన అసెంబ్లీకి అదనపు అక్షసంబంధ శక్తిని అందజేస్తుంది.
మీ అప్లికేషన్ జాబితా చేయబడకపోతే, డ్రాయింగ్ లేదా నమూనా భాగాన్ని పంపండి. చాలా సందర్భాలలో మేము మాడ్యూల్, బోర్ మరియు హెలిక్స్ కోణం నుండి ప్రామాణిక సాధనం సరిపోతుందా లేదా కొత్త అచ్చు అవసరమా అని నిర్ధారించవచ్చు.
మీ డ్రాయింగ్ లేదా నమూనా వివరాలను పంపండి — మాడ్యూల్, టూత్ కౌంట్, హెలిక్స్ యాంగిల్, బోర్, ఫేస్ వెడల్పు, మెటీరియల్ మరియు పరిమాణం. ప్రామాణిక సాధనం సరిపోతుందా లేదా కొత్త అచ్చు అవసరమా అని మేము నిర్ధారిస్తాము మరియు 24 గంటలలోపు ధర మరియు లీడ్ టైమ్తో ప్రత్యుత్తరం ఇస్తాము.
ఇప్పుడే విచారణ పంపండి* కోట్ చేయబడిన గణాంకాలు (శబ్దం తగ్గింపు, ఉష్ణోగ్రత పరిధి, మాడ్యూల్ మరియు బోర్ పరిధులు) ప్రామాణిక సాధనం మరియు సాధారణ విధి పరిస్థితులను సూచిస్తాయి. దయచేసి ఆర్డర్ చేయడానికి ముందు తుది డ్రాయింగ్ మరియు మెటీరియల్ గ్రేడ్ను నిర్ధారించండి.
