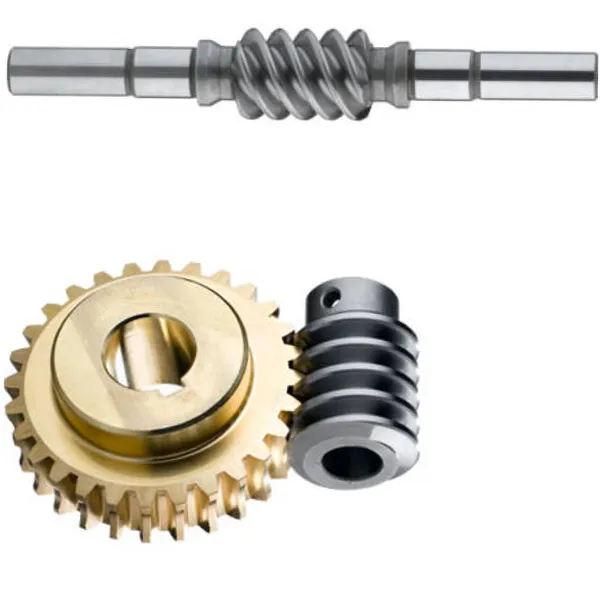

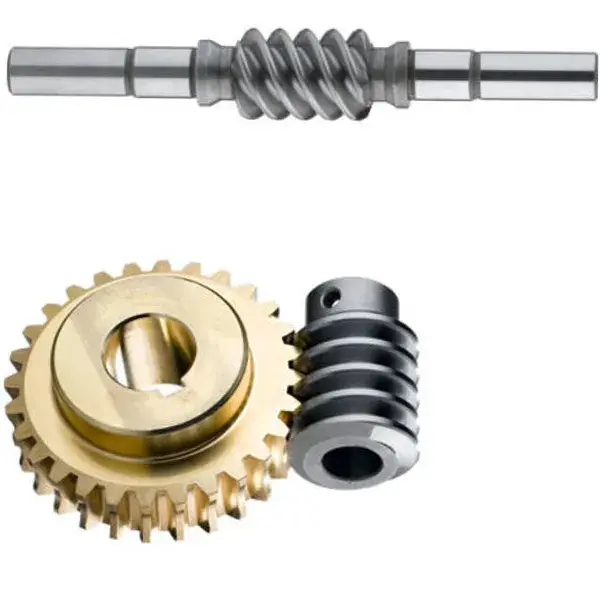

డ్యూప్లెక్స్ వార్మ్స్ గేర్

ఉత్పత్తి స్పెసిఫికేషన్

ఒక డ్యూప్లెక్స్ లేదా డ్యూయల్ లీడ్ వార్మ్ గేర్‌లో కొద్దిగా భిన్నమైన మాడ్యూల్స్ మరియు డయామీస్ కోటియంట్స్‌తో డిజైన్ చేయబడిన పార్శ్వాలతో కూడిన వార్మ్ ఉంటుంది, ఇది ప్రతి టూత్ ప్రొఫైల్‌పై ప్రత్యేకమైన సీసం కోణాలను సృష్టిస్తుంది. ఇది పురుగు యొక్క పొడవుతో పాటు పంటి మందాన్ని క్రమంగా పెంచుతుంది మరియు థ్రెడ్ ఖాళీలను తగ్గిస్తుంది, ఇది ఖచ్చితమైన బ్యాక్‌లాష్ నియంత్రణను అనుమతిస్తుంది.

వార్మ్ వీల్‌పై, విభిన్నమైన మాడ్యూల్‌లు ప్రత్యేకమైన యాడెండమ్ సవరణ గుణకాలు మరియు రోలింగ్ సర్కిల్ డయామీటర్‌లను ప్రతి పార్శ్వంపై ఉత్పత్తి చేస్తాయి, ఇవి విభిన్న ముందు మరియు వెనుక ప్రొఫైల్‌లను ఏర్పరుస్తాయి. అయినప్పటికీ, దంతాల మందం మరియు ఖాళీలు చక్రం చుట్టుకొలత చుట్టూ స్థిరంగా ఉంటాయి.

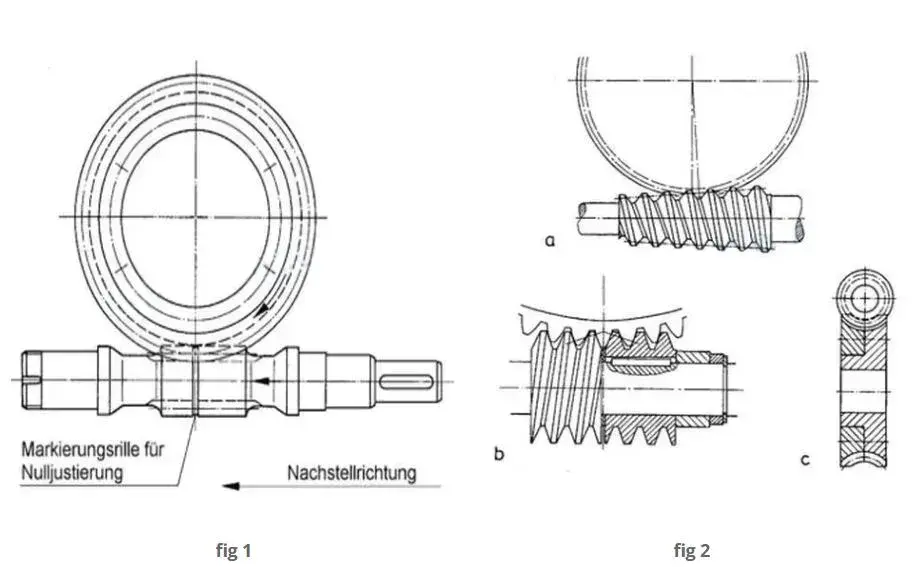

చక్రానికి తగిన దంతాల మందాన్ని సమలేఖనం చేయడానికి, కావలసిన బ్యాక్‌లాష్ స్థాయిని సాధించడానికి పురుగును అక్షంగా మార్చడం ద్వారా బ్యాక్‌లాష్ సర్దుబాటు చేయబడుతుంది (అంజీర్ 1 చూడండి). ఈ పద్ధతి ఇన్‌స్టాలేషన్ సమయంలో సులభమైన, ఖచ్చితమైన బ్యాక్‌లాష్ ట్యూనింగ్‌ను మరియు టూత్ కాంటాక్ట్ లేదా మెషింగ్‌ను ప్రభావితం చేయకుండా అరిగిపోయిన గేర్‌ల కోసం నిరంతర సర్దుబాటును అనుమతిస్తుంది.

ప్రత్యామ్నాయ బ్యాక్‌లాష్ సర్దుబాటు పద్ధతులు: వార్మ్ షాఫ్ట్ మరియు వీల్ కోసం ఒక అసాధారణ కేంద్రాన్ని ఉపయోగించి మధ్య దూరాన్ని సవరించడం; అక్షంగా కదిలే ఒక దెబ్బతిన్న పురుగు (అత్తి 2a); పురుగును రెండు భాగాలుగా విభజించడం, వాటిని ఒకదానికొకటి సాపేక్షంగా తిప్పవచ్చు లేదా మార్చవచ్చు (Ott వ్యవస్థ, అత్తి 2b); లేదా చక్రాన్ని రెండు సర్దుబాటు డిస్క్‌లుగా విభజించడం (అంజీర్ 2c).

అసెంబ్లీ హెచ్చరిక గమనిక

మా Raydafon డ్యూప్లెక్స్ వార్మ్స్ గేర్ ఎడమ మరియు కుడి వైపులా వేర్వేరు టూత్ మాడ్యులీలను కలిగి ఉంటుంది, కాబట్టి వార్మ్ గేర్‌లను ఇన్‌స్టాలేషన్ సమయంలో ఖచ్చితంగా సమలేఖనం చేయాలి. గుర్తుంచుకోవలసిన కొన్ని కీలక దశలు ఇక్కడ ఉన్నాయి:

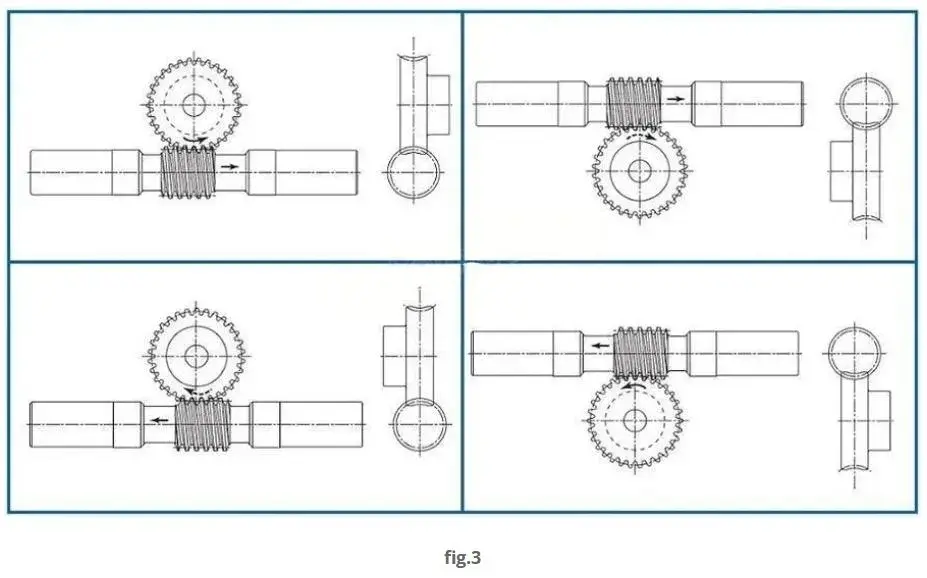

సంస్థాపనకు ముందు, అసెంబ్లీ దిశ గుర్తును తనిఖీ చేయండి. ప్రతి డబుల్ వార్మ్ గేర్ మరియు వార్మ్ గేర్‌పై బాణం ఉంటుంది, ఇది ఇన్‌స్టాలేషన్ "దిక్సూచి". ఇన్స్టాల్ చేస్తున్నప్పుడు, ముందు నుండి, మీరు వార్మ్ గేర్ మరియు వార్మ్ గేర్ యొక్క బాణాలు ఒకే దిశలో ఉన్నాయని నిర్ధారించుకోవాలి (మూర్తి 3 చూడండి). బాణం దిశ రివర్స్ చేయబడినా లేదా తప్పుగా అమర్చబడినా, వార్మ్ గేర్ యొక్క మధ్య దూరం చాలా పెద్దదిగా ఉంటుంది మరియు అది సరిపోదు. ఇది కేవలం ఇన్‌స్టాల్ చేయబడినప్పటికీ, గేర్ మెషింగ్‌లో సమస్యలు ఉంటాయి మరియు దంతాలు పడగొట్టడానికి లేదా జామ్ చేయడానికి ఎక్కువ సమయం పట్టదు, ఇది పనులను ఆలస్యం చేస్తుంది!

సూచన స్థానాన్ని ధృవీకరిస్తోంది

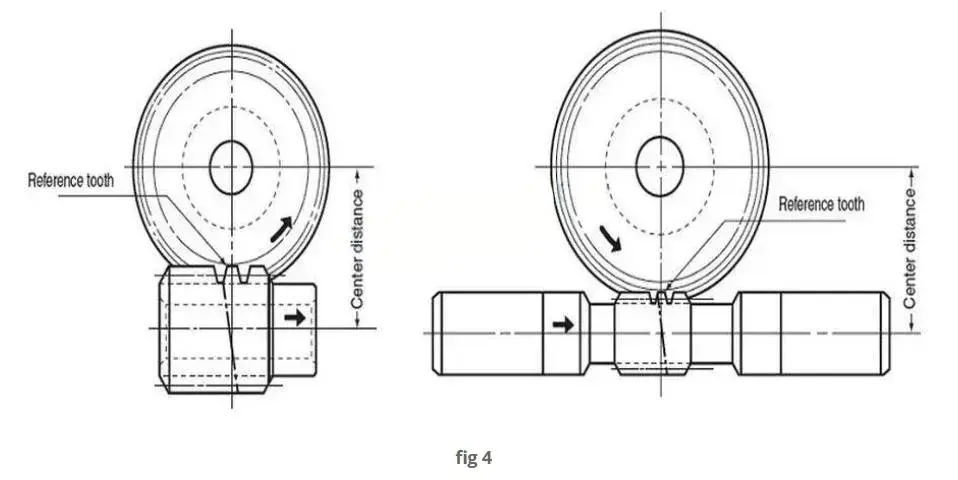

డ్యూప్లెక్స్ వార్మ్ టూత్ యొక్క కొన అంచున ఉన్న V-గ్రూవ్ (60°, 0.3 మిమీ లోతు) సూచన పంటిని సూచిస్తుంది. ఈ రిఫరెన్స్ టూత్ పేర్కొన్న మధ్య దూరం "a" వద్ద వార్మ్ వీల్ యొక్క భ్రమణ కేంద్రంతో సమలేఖనం అయినప్పుడు గేర్ సెట్ దాదాపు సున్నా బ్యాక్‌లాష్ (± 0.045)ను సాధిస్తుంది (Fig. 4 చూడండి).

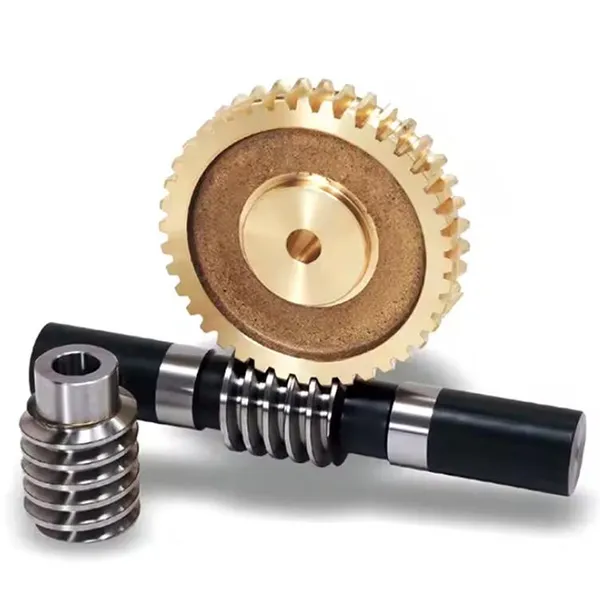

ఉత్పత్తి లక్షణాలు

చైనాలో మెకానికల్ ట్రాన్స్‌మిషన్ రంగంలో దీర్ఘకాలంగా స్థిరపడిన తయారీదారు అయిన రేడాఫోన్, దాని స్వంత ఫ్యాక్టరీ మాస్టర్‌ల యొక్క అద్భుతమైన నైపుణ్యంతో సరసమైన ధరలకు అధిక-నాణ్యత డ్యూప్లెక్స్ వార్మ్ గేర్‌లను వినియోగదారులకు అందించడం ద్వారా చాలా కాలంగా అనేక యంత్రాల తయారీదారులకు విశ్వసనీయ సరఫరాదారుగా ఉంది. మా ఉత్పత్తులు సంక్లిష్టమైన పని పరిస్థితుల కోసం రూపొందించబడ్డాయి మరియు మూడు ప్రధాన ప్రయోజనాలు పరికరాల ఆపరేషన్‌ను మరింత చింతించకుండా చేస్తాయి.

ద్వంద్వ మాడ్యులస్ డిజైన్, మరింత సమర్థవంతమైన ట్రాన్స్‌మిషన్: రేడాఫోన్ యొక్క డ్యూప్లెక్స్ వార్మ్ గేర్లు పరికరాలపై "డ్యూయల్ ఇంజన్"ని ఇన్‌స్టాల్ చేసినట్లే ఎడమ మరియు కుడి దంతాల ఉపరితలాలపై వేర్వేరు మాడ్యులీలను ఉపయోగిస్తాయి. అధిక బలం కలిగిన రాగి మిశ్రమం వార్మ్ గేర్లు ఖచ్చితత్వంతో కూడిన నకిలీ మిశ్రమం ఉక్కు పురుగులతో సరిపోలాయి. ఎనిమిది మాన్యువల్ గ్రైండింగ్‌ల తర్వాత, కాటు గట్టిగా ఉంటుంది మరియు జారిపోదు మరియు సాధారణ వార్మ్ గేర్‌ల కంటే ప్రసార సామర్థ్యం 20% ఎక్కువగా ఉంటుంది. జెజియాంగ్‌లోని ఒక వస్త్ర యంత్రాల కర్మాగారం మా డ్యూప్లెక్స్ వార్మ్ గేర్‌లను భర్తీ చేసిన తర్వాత, పరికరాల శక్తి వినియోగం చాలా వరకు తగ్గిందని నివేదించింది.

రెండు-దశల ప్రసారం, అధిక టార్క్ మరియు తక్కువ శబ్దం: ప్రత్యేకమైన రెండు-దశల ప్రసార నిర్మాణం డ్యూప్లెక్స్ వార్మ్ గేర్‌ల టార్క్‌ను రెట్టింపు చేస్తుంది, అదే సమయంలో నడుస్తున్న శబ్దాన్ని మరింత తక్కువగా ఉంచుతుంది. ఇది భారీ యంత్ర పరికరాల యొక్క ఖచ్చితత్వపు ఫైన్-ట్యూనింగ్ అయినా లేదా పెద్ద రవాణా పరికరాల యొక్క నిరంతర ఆపరేషన్ అయినా, దానిని సులభంగా నిర్వహించవచ్చు. గ్వాంగ్‌డాంగ్‌లోని ఫుడ్ ప్రాసెసింగ్ ఫ్యాక్టరీ మాట్లాడుతూ, పరికరాలు నడుస్తున్నప్పుడు చాలా శబ్దం చేసేవి, కానీ మా ఉత్పత్తులకు మారిన తర్వాత, వర్క్‌షాప్ చాలా నిశ్శబ్దంగా ఉంటుంది.
