Worm Gearbox Supplier for Stable Transmission and Long Service Life

వార్మ్ గేర్‌బాక్స్ తయారీదారు — స్థిరమైన ట్రాన్స్‌మిషన్, సరసమైన ధర

రేడాఫోన్చైనా-ఆధారిత వార్మ్ రిడ్యూసర్ ఫ్యాక్టరీ. మేము పరికరాల అవసరాలను ఖచ్చితంగా సరిపోల్చాము మరియు సరసమైన ధరలకు స్థిరమైన నాణ్యతను సరఫరా చేస్తాము.

హౌసింగ్ & స్ట్రక్చర్

  • వన్-పీస్ హై-స్ట్రెంగ్త్ అల్యూమినియం మిశ్రమం లేదా కాస్ట్ ఐరన్ హౌసింగ్
  • బలమైన, తుప్పు-నిరోధకత
  • అధిక తేమ, అధిక దుమ్ము, తరచుగా కంపనలకు అనుకూలం

గేర్ & వార్మ్

  • వార్మ్ వీల్: అధిక-పనితీరు గల రాగి మిశ్రమం
  • వార్మ్: అధిక-నాణ్యత మిశ్రమం ఉక్కు
  • ఖచ్చితమైన గ్రౌండ్ మరియు వేడి చికిత్స
  • స్మూత్ మెషింగ్, తక్కువ శబ్దం, అధిక సామర్థ్యం

టెస్టింగ్ & లూబ్రికేషన్

  • నో-లోడ్ రన్నింగ్ టెస్ట్
  • ఆయిల్ సీల్ సీలింగ్ పరీక్ష
  • పంటి ఉపరితల సంప్రదింపు పరీక్ష
  • సింథటిక్ గ్రీజు లేదా గేర్ ఆయిల్, -20℃ నుండి +80℃

మా వార్మ్ గేర్‌బాక్స్‌లు దేశీయ యంత్రాల తయారీదారులకు సేవలు అందిస్తాయి మరియు యూరప్, అమెరికా, ఆగ్నేయాసియా మరియు మధ్యప్రాచ్య దేశాలకు ఎగుమతి చేస్తాయి. మేము "మరింత విశ్వసనీయ ప్రసారం మరియు మరింత సమర్థవంతమైన సేవ" సూత్రాన్ని అనుసరిస్తాము.మమ్మల్ని సంప్రదించండిఒక కోట్ కోసం.

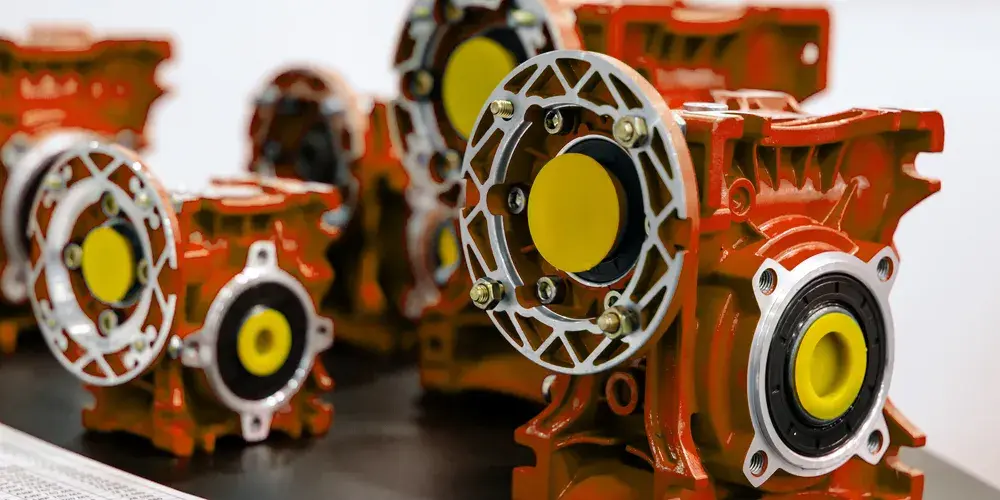

Raydafon worm gearbox housing and structure

వార్మ్ గేర్‌బాక్స్‌లో బ్యాక్‌లాష్‌ను ఎలా సర్దుబాటు చేయాలి

బ్యాక్‌లాష్ అనేది వార్మ్ మరియు వార్మ్ వీల్ టూత్ ఉపరితలాల మధ్య ఉండే చిన్న గ్యాప్. ఇది స్థిరత్వం, సామర్థ్యం మరియు సేవా జీవితాన్ని ప్రభావితం చేస్తుంది. Raydafon గేర్‌బాక్స్‌లు ముందుగా సర్దుబాటు చేయబడ్డాయి, అయితే దీర్ఘకాలిక ఉపయోగం లేదా పునఃస్థాపన సమయంలో ఎదురుదెబ్బ మారవచ్చు.

1
పవర్ ఆఫ్ మరియు అన్‌లోడ్ చేయండి భ్రమణ ప్రమాదాన్ని నివారించడానికి రీడ్యూసర్‌ను ఆఫ్ చేసి, లోడ్‌ను పూర్తిగా అన్‌లోడ్ చేయండి. వేరుచేయడానికి ముందు ఉపరితలాన్ని శుభ్రం చేయండి.
2
సర్దుబాటు నిర్మాణాన్ని తనిఖీ చేయండి NM కోసంRV సిరీస్ వార్మ్ గేర్రీడ్యూసర్‌లు, చాలా మోడల్‌లు చక్కటి సర్దుబాటు కోసం అసాధారణ ఇన్‌పుట్ షాఫ్ట్ సీటు లేదా ఫ్లాంజ్ ప్రీలోడ్ మెకానిజంను కలిగి ఉంటాయి.
3
మెషింగ్ లోతును సర్దుబాటు చేయండి ఇన్‌పుట్ ముగింపులో వార్మ్ షాఫ్ట్ ఫిక్సింగ్ బోల్ట్‌లను విప్పు. మెషింగ్ డెప్త్‌ను మార్చడానికి అసాధారణ స్లీవ్ లేదా బేరింగ్ సీటును సర్దుబాటు చేయండి లేదా రబ్బరు పట్టీ మందాన్ని అక్షసంబంధ దూరానికి చక్కగా మార్చండి.
4
టెస్ట్ రన్ ముందుగా నో-లోడ్ పరీక్షను అమలు చేయండి, ఆపై పూర్తి-లోడ్ పరీక్షను అమలు చేయండి. అతిగా బిగించవద్దు - ఇది వేడి, దుస్తులు మరియు ప్రారంభ నష్టాన్ని కలిగిస్తుంది.

సిఫార్సు చేయబడిన బ్యాక్‌లాష్ పరిధి

0.08 mm - 0.15 mm

జామింగ్ లేదా పెరిగిన దుస్తులు లేకుండా మంచి మెషింగ్ సామర్థ్యాన్ని నిర్ధారిస్తుంది.

గేర్ సైడ్ వేర్ తీవ్రంగా ఉంటే, బేరింగ్‌లు వదులుగా ఉంటే లేదా హౌసింగ్ వైకల్యంతో ఉంటే, ఆపివేసి, భాగాలను భర్తీ చేయండి లేదా Raydafon సాంకేతిక మద్దతును సంప్రదించండి. అన్ని గేర్‌బాక్స్‌లు షిప్‌మెంట్‌కు ముందు టూత్ సర్ఫేస్ కాంటాక్ట్ డిటెక్షన్ మరియు నో-లోడ్ ఆపరేషన్ టెస్ట్‌లను పాస్ చేస్తాయి. మేము వీడియో గైడెన్స్ మరియు స్ట్రక్చరల్ డ్రాయింగ్ విశ్లేషణతో సహా రిమోట్ సాంకేతిక సహాయాన్ని కూడా అందిస్తాము.

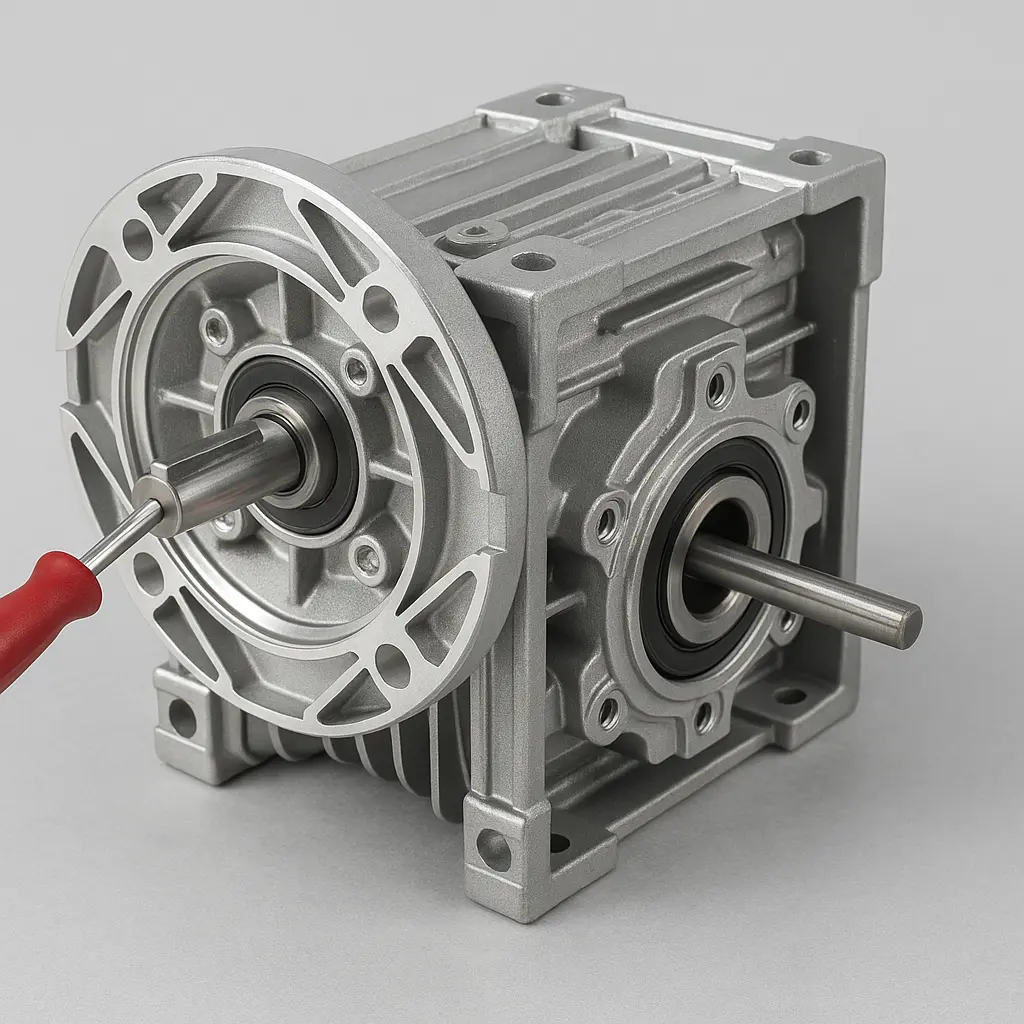

Worm gearbox backlash adjustment

వార్మ్ గేర్‌బాక్స్ నిష్పత్తిని ఎలా లెక్కించాలి

ట్రాన్స్‌మిషన్ రేషియో (తగ్గింపు నిష్పత్తి) అనేది ఒక ఎంపిక లేదా రూపకల్పన చేసేటప్పుడు ఒక కీలకమైన పరామితి aవార్మ్ గేర్బాక్స్. మోడల్‌ని ఎంచుకునే ముందు దాన్ని నిర్ధారించండి.

ప్రాథమిక ఫార్ములా

ట్రాన్స్మిషన్ రేషియో = వార్మ్ వీల్ పళ్ళు ÷ వార్మ్ హెడ్స్

వార్మ్ వీల్ పళ్ళు వార్మ్ హెడ్స్ ప్రసార నిష్పత్తి అవుట్పుట్ వేగం
40 1 (సింగిల్) 40:1 1/40 ఇన్‌పుట్
40 2 (డబుల్) 20:1 1/20 ఇన్‌పుట్

వార్మ్ వీల్ పళ్ళు నేమ్‌ప్లేట్ లేదా డ్రాయింగ్‌లో గుర్తించబడతాయి - సాధారణ విలువలు 30, 40, 50, 60. వార్మ్ హెడ్‌లు సాధారణంగా 1 లేదా 2 ఉంటాయి, వార్మ్ వీల్ వార్మ్ మలుపుకు ఎన్ని దంతాలు తిరుగుతుందో సూచిస్తుంది.

రేడాఫోన్ i=7.5 నుండి i=100 వరకు ప్రామాణిక నిష్పత్తులను అందిస్తుంది. బహుళ-దశల కలయికలు అందుబాటులో ఉన్నాయి - ఉదాహరణకు, 40:1 మొదటి దశ మరియు 5:1 రెండవ దశ మొత్తం 200:1 నిష్పత్తిని ఇస్తుంది.

ఎంపిక గమనిక:చాలా పెద్ద నిష్పత్తి సామర్థ్యాన్ని తగ్గిస్తుంది మరియు పరిమాణాన్ని పెంచుతుంది. చాలా చిన్న నిష్పత్తి తగినంత అవుట్‌పుట్ టార్క్‌ని ఇస్తుంది. అవుట్‌పుట్ టార్క్, ఎఫిషియన్సీ లాస్ మరియు వర్కింగ్ సైకిల్‌ను కూడా పరిగణించండి.

రేడాఫోన్ మీ ఇన్‌పుట్ శక్తి, ఆపరేటింగ్ వేగం మరియు లోడ్ లక్షణాల ఆధారంగా సరైన మోడల్ మరియు నిష్పత్తిని సిఫార్సు చేయగలదు. మా సాంకేతిక బృందం పూర్తి ఎంపిక గణన సేవలను అందిస్తుంది.మమ్మల్ని సంప్రదించండిసాంకేతిక మద్దతు మరియు అనుకూలీకరించిన సూచనల కోసం.

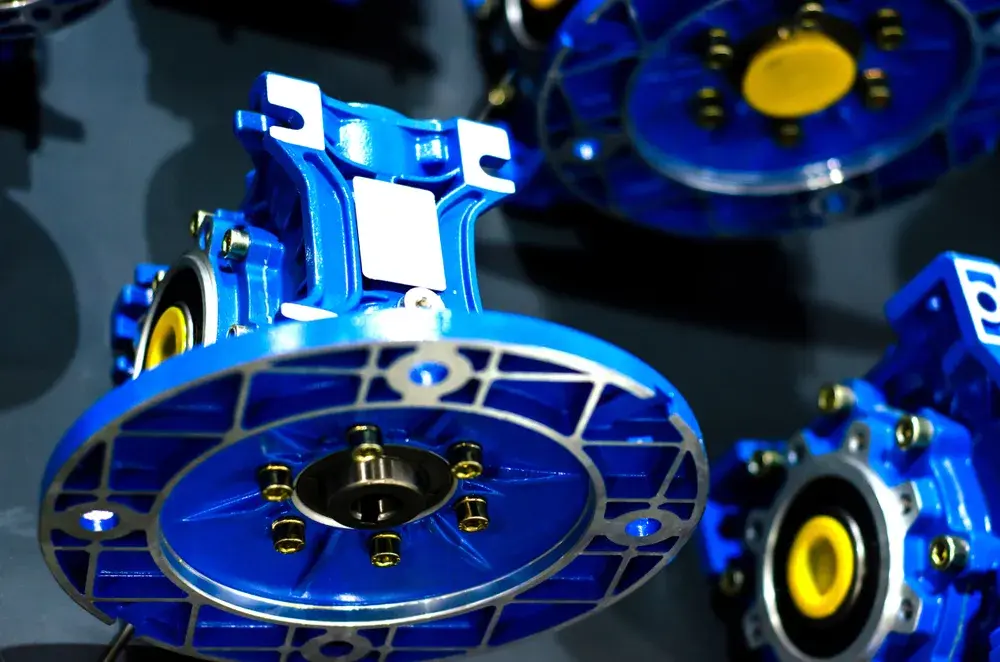

Worm gearbox ratio calculation

ఉత్పత్తులు
View as

WPDA సిరీస్ వార్మ్ గేర్‌బాక్స్‌లు

WPDA సిరీస్ వార్మ్ గేర్‌బాక్స్‌లు

WPDA సిరీస్ వార్మ్ గేర్‌బాక్స్‌లు - 13 ఫ్రేమ్ పరిమాణాలు (40-250), నిష్పత్తులు 5:1 నుండి 100:1, అవుట్‌పుట్ టార్క్ 15-2,500 N·m, ఇన్‌పుట్ పవర్ 0.12-15 kW, ఫోర్స్డ్ లూబ్రికేషన్‌తో కూడిన IP65 కాస్ట్ ఐరన్ హౌసింగ్. వార్మ్ వీల్ చల్లార్చబడింది మరియు HRC 58–62కి గ్రౌండ్ చేయబడింది; డబుల్-లిప్ సీల్ పిండి దుమ్ము, పొలంలో సిల్ట్ మరియు వాష్‌డౌన్ నీటిని గేర్ కుహరం నుండి దూరంగా ఉంచుతుంది. ఫుట్, ఫ్లేంజ్ మరియు హాలో-షాఫ్ట్ మౌంటు అందుబాటులో ఉన్నాయి మరియు అవుట్‌పుట్ షాఫ్ట్ మీ ప్రస్తుత మోటారుకు సరిపోయేలా మెషిన్ చేయబడుతుంది. మీ ఇన్‌పుట్ పవర్, అవసరమైన రేషియో మరియు మోటర్ ఫ్లాంజ్‌ను పంపండి — మేము సరిపోలిన ఫ్రేమ్, డైమెన్షనల్ డ్రాయింగ్ మరియు ఫ్యాక్టరీ-డైరెక్ట్ కోట్‌ను 24 గంటల్లో తిరిగి అందిస్తాము.
WPA సిరీస్ వార్మ్ గేర్‌బాక్స్‌లు

WPA సిరీస్ వార్మ్ గేర్‌బాక్స్‌లు

ప్రసార పరికరాల రంగంలో లోతుగా పాలుపంచుకున్న చైనాలో ప్రొఫెషనల్ ఫ్యాక్టరీ మరియు తయారీదారుగా, రేడాఫోన్ WPA సిరీస్ వార్మ్ గేర్‌బాక్స్‌లను ప్రారంభించింది, ఇవి వాటి అధిక ధర పనితీరుకు విస్తృతంగా అనుకూలంగా ఉన్నాయి. ఈ శ్రేణి యొక్క తగ్గింపు నిష్పత్తి 5:1 నుండి 100:1 వరకు ఉంటుంది, అవుట్‌పుట్ టార్క్ 10Nm-2000Nmకి చేరుకుంటుంది, ఇది 0.06kW-15kW మోటార్‌లకు అనుకూలంగా ఉంటుంది మరియు పాదాలు మరియు అంచులు వంటి అనేక రకాల ఇన్‌స్టాలేషన్ పద్ధతులకు మద్దతు ఇస్తుంది, ఇవి భౌతిక రవాణా మరియు పర్యావరణ పరిరక్షణ వంటి దృశ్యాలకు సులభంగా అనుగుణంగా ఉంటాయి. నమ్మకమైన సరఫరాదారుగా, Raydafon అనుకూలీకరించిన సేవలు మరియు పారదర్శక ధరలను అందిస్తుంది. అదే పనితీరుతో దిగుమతి చేసుకున్న బ్రాండ్‌ల కంటే ధర 30% తక్కువగా ఉంటుంది, ఇది చిన్న మరియు మధ్య తరహా సంస్థలు తమ పరికరాలను అప్‌గ్రేడ్ చేయడానికి ఇష్టపడే పరిష్కారం.

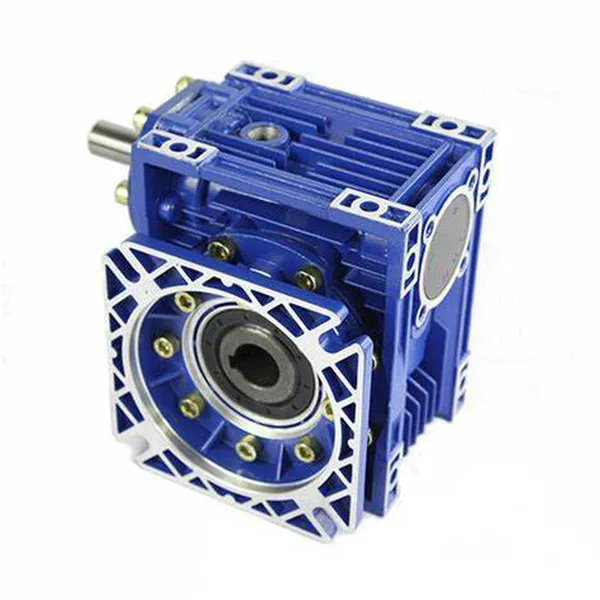

EP-NRV-F సింగిల్ సాలిడ్ షాఫ్ట్ ఇన్‌పుట్ వార్మ్ గేర్‌బాక్స్

EP-NRV-F సింగిల్ సాలిడ్ షాఫ్ట్ ఇన్‌పుట్ వార్మ్ గేర్‌బాక్స్

ప్రొఫెషనల్ ఇండస్ట్రియల్ ట్రాన్స్‌మిషన్ పరికరాల రంగంలో చైనాలో ప్రసిద్ధి చెందిన ఫ్యాక్టరీ మరియు తయారీదారుగా, Raydafon EP-NRV-F సింగిల్ సాలిడ్ షాఫ్ట్ ఇన్‌పుట్ వార్మ్ గేర్‌బాక్స్‌ను ప్రారంభించింది, ఇది అద్భుతమైన వార్మ్ గేర్ రిడ్యూసర్. ఉత్పత్తి కాంపాక్ట్ స్ట్రక్చర్ మరియు స్థిరమైన ఆపరేషన్, అధిక టార్క్ ట్రాన్స్‌మిషన్ సామర్ధ్యంతో ఒకే ఘనమైన షాఫ్ట్ ఇన్‌పుట్ డిజైన్‌ను అవలంబిస్తుంది మరియు వివిధ రకాల పారిశ్రామిక అనువర్తన దృశ్యాలకు అనుగుణంగా ఉంటుంది. దీని స్పెసిఫికేషన్‌లు వివిధ రకాల తగ్గింపు నిష్పత్తి ఎంపికలను (7.5:1 నుండి 100:1 వరకు), విస్తృత శ్రేణి రేటెడ్ అవుట్‌పుట్ టార్క్ (10Nm-1800Nm), 0.06kW-15kW మోటార్‌లకు ఇన్‌పుట్ పవర్ అడాప్టేషన్ మరియు కఠినమైన పని పరిస్థితులలో నమ్మకమైన ఆపరేషన్‌ను నిర్ధారించడానికి IP55 యొక్క రక్షణ స్థాయిని కవర్ చేస్తుంది. అధిక-నాణ్యత సరఫరాదారుగా, Raydafon సమర్థవంతమైన ప్రసార పరిష్కారాల కోసం వినియోగదారుల యొక్క విభిన్న అవసరాలను తీర్చడానికి సౌకర్యవంతమైన అనుకూలీకరణ సేవలను మరియు అత్యంత పోటీ ధరలను అందిస్తుంది.

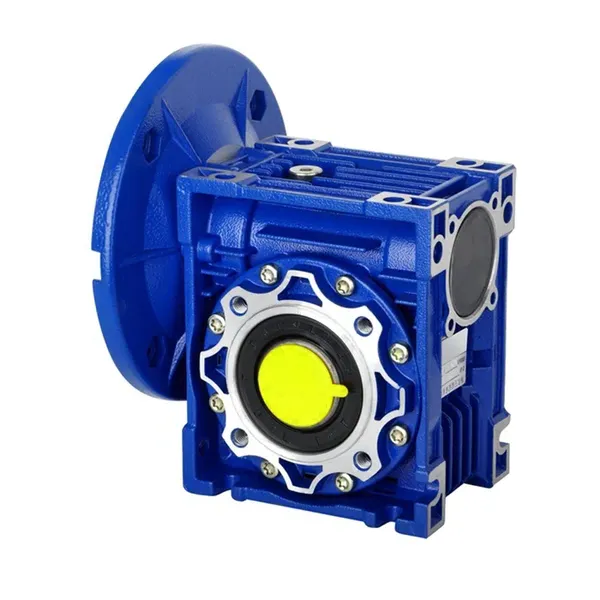

అవుట్‌పుట్ ఫ్లాంజ్‌తో EP-NMRV వార్మ్ గేర్‌బాక్స్

అవుట్‌పుట్ ఫ్లాంజ్‌తో EP-NMRV వార్మ్ గేర్‌బాక్స్

అవుట్‌పుట్ ఫ్లాంజ్‌తో కూడిన Raydafon యొక్క EP-NMRV వార్మ్ గేర్‌బాక్స్ నాణ్యత పరంగా పరిశ్రమలో అత్యుత్తమమైనది! NMRV025 నుండి NMRV150 వరకు వివిధ నమూనాలు ఉన్నాయి, శక్తి 0.06kW నుండి 15kW వరకు మరియు టార్క్ 1800Nm వరకు ఉంటుంది. ఇది చిన్న మరియు పెద్ద యంత్రాలకు అనుకూలంగా ఉంటుంది. పెట్టె దుస్తులు-నిరోధక అల్యూమినియం మిశ్రమంతో తయారు చేయబడింది, ఇది కాంతి మరియు మన్నికైనది. అవుట్‌పుట్ ఫ్లేంజ్ డిజైన్‌ను వివిధ పారిశ్రామిక పరికరాలకు నేరుగా కనెక్ట్ చేయవచ్చు మరియు ఇన్‌స్టాల్ చేయడం కూడా సులభం. వార్మ్ గేర్ దుస్తులు-నిరోధక తగరం కాంస్యతో తయారు చేయబడింది, ఇది అధిక ప్రసార సామర్థ్యం మరియు తక్కువ శబ్దం కలిగి ఉంటుంది. చైనాలో ప్రసిద్ధ తయారీదారుగా, Raydafon మొత్తం ప్రక్రియ అంతటా నాణ్యతను నియంత్రిస్తుంది మరియు నమ్మదగిన సరఫరాదారు!
చైనాలో విశ్వసనీయ వార్మ్ గేర్బాక్స్ తయారీదారు మరియు సరఫరాదారుగా, మా ఉత్పత్తులు CE ధృవీకరణను పొందాయి. మీరు నాణ్యమైన ఉత్పత్తులను కొనుగోలు చేయాలనుకుంటే, దయచేసి మమ్మల్ని సంప్రదించండి.
