WPDA సిరీస్ వార్మ్ గేర్‌బాక్స్‌లు
  • WPDA సిరీస్ వార్మ్ గేర్‌బాక్స్‌లుWPDA సిరీస్ వార్మ్ గేర్‌బాక్స్‌లు
  • WPDA సిరీస్ వార్మ్ గేర్‌బాక్స్‌లుWPDA సిరీస్ వార్మ్ గేర్‌బాక్స్‌లు

WPDA సిరీస్ వార్మ్ గేర్‌బాక్స్‌లు

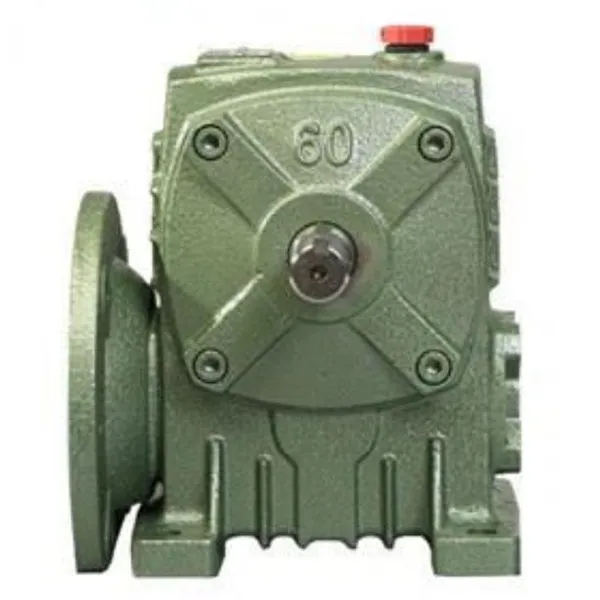

WPDA సిరీస్ వార్మ్ గేర్‌బాక్స్‌లు - 13 ఫ్రేమ్ పరిమాణాలు (40-250), నిష్పత్తులు 5:1 నుండి 100:1, అవుట్‌పుట్ టార్క్ 15-2,500 N·m, ఇన్‌పుట్ పవర్ 0.12-15 kW, ఫోర్స్డ్ లూబ్రికేషన్‌తో కూడిన IP65 కాస్ట్ ఐరన్ హౌసింగ్. వార్మ్ వీల్ చల్లార్చబడింది మరియు HRC 58–62కి గ్రౌండ్ చేయబడింది; డబుల్-లిప్ సీల్ పిండి దుమ్ము, పొలంలో సిల్ట్ మరియు వాష్‌డౌన్ నీటిని గేర్ కుహరం నుండి దూరంగా ఉంచుతుంది. ఫుట్, ఫ్లేంజ్ మరియు హాలో-షాఫ్ట్ మౌంటు అందుబాటులో ఉన్నాయి మరియు అవుట్‌పుట్ షాఫ్ట్ మీ ప్రస్తుత మోటారుకు సరిపోయేలా మెషిన్ చేయబడుతుంది. మీ ఇన్‌పుట్ పవర్, అవసరమైన రేషియో మరియు మోటర్ ఫ్లాంజ్‌ను పంపండి — మేము సరిపోలిన ఫ్రేమ్, డైమెన్షనల్ డ్రాయింగ్ మరియు ఫ్యాక్టరీ-డైరెక్ట్ కోట్‌ను 24 గంటల్లో తిరిగి అందిస్తాము.
4050607080100120135147155175200250

WPDA సిరీస్ వార్మ్ గేర్‌బాక్స్‌లు — నిష్పత్తులు 5:1 నుండి 100:1, 15–2,500 N·m, IP65 కాస్ట్ ఐరన్ హౌసింగ్

మీరు మిక్సర్, కన్వేయర్, ప్యాకింగ్ లైన్ లేదా ఫార్మ్ ఇంప్లిమెంట్ కోసం వార్మ్ రిడ్యూసర్‌ను సోర్సింగ్ చేస్తుంటే, ఆ మూడు సంఖ్యలు ఇది నిష్పత్తి, అవుట్‌పుట్ టార్క్ మరియు మోటారు ఫ్లాంజ్‌కి సరిపోతుందో లేదో నిర్ణయించండి. WPDA సిరీస్ పదమూడు అంతటా మూడింటిని కవర్ చేస్తుంది ఫ్రేమ్ పరిమాణాలు 40 నుండి 250 వరకు, ఇన్‌పుట్ పవర్ 0.12 kW నుండి 15 kW వరకు మరియు IP65ని కలిగి ఉండే కాస్ట్ ఐరన్ హౌసింగ్ వాష్డౌన్ మరియు దుమ్ము. దిగువ పట్టికలు కేటలాగ్‌ను తెరవకుండానే మీ విధికి ఫ్రేమ్‌ను సరిపోల్చడానికి మిమ్మల్ని అనుమతిస్తాయి.

స్పెసిఫికేషన్ స్నాప్‌షాట్

  • ఫ్రేమ్ పరిమాణాలు40, 50, 60, 70, 80, 100, 120, 135, 147, 155, 175, 200, 250
  • ఇన్పుట్ శక్తి0.12 kW - 15 kW
  • తగ్గింపు నిష్పత్తి5:1, 10:1, 15:1, 20:1, 25:1, 30:1, 40:1, 50:1, 80:1
  • అవుట్పుట్ టార్క్15 N·m – 2,500 N·m
  • హౌసింగ్అధిక బలం తారాగణం ఇనుము, ప్రభావం మరియు వైకల్య నిరోధకత
  • వార్మ్ చక్రంచల్లారిన మరియు నేల, దంతాల ఉపరితలం HRC 58–62
  • రక్షణIP65 — డబుల్-లిప్ సీల్ ప్లస్ డస్ట్ ప్రూఫ్ స్కెలిటన్ ఆయిల్ సీల్
  • మౌంటుఅడుగు, అంచు లేదా బోలు షాఫ్ట్; అవుట్‌పుట్ షాఫ్ట్ మీ మోటారుకు మెషిన్ చేయబడింది
  • లూబ్రికేషన్ఫోర్స్డ్ లూబ్రికేషన్ సర్క్యూట్, 24/7 డ్యూటీ వద్ద 60 °C కంటే తక్కువ సంప్

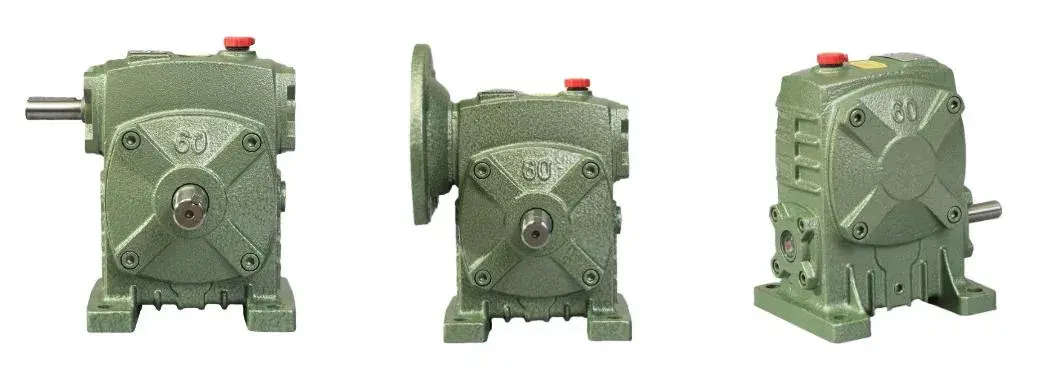

WPDA Series Worm Gearboxes — cast iron housing worm reducer

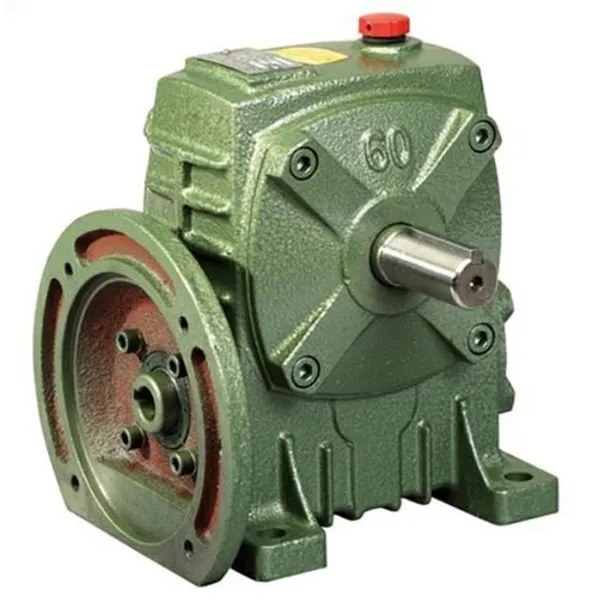

WPDA వార్మ్ గేర్‌బాక్స్ — కాస్ట్ ఐరన్ హౌసింగ్, ఫ్లాంజ్-మౌంటెడ్ ఇన్‌పుట్, బోలు లేదా ఘన అవుట్‌పుట్ షాఫ్ట్.

WPDA ఎక్కడ సరిపోతుంది

ఫుడ్ ప్రాసెసింగ్ & మిక్సింగ్

మోటారు ఆగిపోయినప్పుడు స్వీయ-లాకింగ్ తెడ్డును కలిగి ఉంటుంది

WPDA-70లో 40:1 నిష్పత్తి పెద్ద-సామర్థ్యం గల మిక్సింగ్ తెడ్డును లోడ్‌లో నిలిచిపోకుండా ప్రారంభించేలా చేస్తుంది. ఎప్పుడు లైన్ ఆగిపోతుంది, స్వీయ-లాకింగ్ వార్మ్ జ్యామితి తెడ్డును దాని స్వంత బరువు కింద పడకుండా చేస్తుంది. ది డబుల్-లిప్ సీల్ పిండిని నూనెలో ఉంచకుండా చేస్తుంది, కాబట్టి సేవ విరామం దాదాపు ఆరు నెలల వరకు ఉంటుంది.

మురుగునీరు & క్రమబద్ధీకరణ

కాస్ట్ ఐరన్ హౌసింగ్ మరియు తేమకు వ్యతిరేకంగా డబుల్-లిప్ సీల్

మురుగునీరు లేదా చెత్తను క్రమబద్ధీకరించే ప్లాంట్‌లో, అరిగిపోయిన పెదవి సీల్‌ను దాటి ఆయిల్ లీక్ కావడం వల్ల బేరింగ్‌లు చనిపోతాయి. WPDA-100 రస్ట్ ప్రూఫ్ కాస్ట్ ఐరన్ హౌసింగ్ మరియు డబుల్-లిప్ సీల్‌ను ఉపయోగిస్తుంది; చుట్టూ ఉన్న ఆపరేటింగ్ నాయిస్ చుక్కలను కొలుస్తారు 80 dB నుండి 62 dB, ఇది నివాస జోన్‌లలో రాత్రి షిఫ్ట్‌లలో ముఖ్యమైనది.

వ్యవసాయ యంత్రాలు

60:1 నిష్పత్తి హార్వెస్టర్‌పై డ్రమ్ టార్క్‌ను మూడు రెట్లు పెంచుతుంది

కంబైన్ థ్రెషింగ్ డ్రమ్‌పై, 60:1 WPDA-80 మోటార్ టార్క్‌ను దాదాపు మూడు రెట్లు పెంచుతుంది మరియు నూర్పిడిని మెరుగుపరుస్తుంది సామర్థ్యం సుమారు 25%. బోలు షాఫ్ట్ నేరుగా ఇప్పటికే ఉన్న డ్రైవ్ షాఫ్ట్‌పైకి మౌంట్ అవుతుంది, కాబట్టి ఫ్రేమ్ రీ-మ్యాచింగ్ అవసరం లేదు. IP65 గేర్ కుహరం నుండి ఫీల్డ్ సిల్ట్ మరియు వర్షాన్ని ఉంచుతుంది.

లాజిస్టిక్స్ & లిఫ్టింగ్

రైట్-యాంగిల్ లేఅవుట్ ఇన్‌స్టాలేషన్ స్పేస్‌లో 30% ఆదా చేస్తుంది

ఆటోమేటెడ్ సార్టింగ్ లైన్‌లు మరియు లిఫ్టింగ్ ప్లాట్‌ఫారమ్‌లపై, రైట్ యాంగిల్ వార్మ్ లేఅవుట్ మోటార్‌ను పక్కన కూర్చోబెడుతుంది దాని వెనుకకు బదులుగా నడిచే షాఫ్ట్. ఒక 25:1 WPDA-60 పార్శిల్ సార్టింగ్ కోసం తగినంత చక్కటి స్థానాన్ని ఇస్తుంది సర్వో లేకుండా. అవుట్‌పుట్ షాఫ్ట్‌లను దిగుమతి చేసుకున్న మోటార్‌లకు సరిపోయేలా మెషిన్ చేయవచ్చు, పూర్తి ప్రసారాన్ని నివారించవచ్చు మార్పిడి. చూడండిWP సిరీస్ వార్మ్ గేర్‌బాక్స్తక్కువ-నిష్పత్తి సుంకాల కోసం పరిధి.

ఎంపిక పట్టిక - శక్తి, నిష్పత్తి మరియు బరువు

ఫ్రేమ్ పరిమాణం శీఘ్ర సూచన — నామమాత్రపు ఇన్‌పుట్ శక్తి మరియు బరువు
పరిమాణం ఇన్‌పుట్ పవర్ (kW) నిష్పత్తి పరిధి బరువు (కిలోలు)
40 0.12 5:1 - 80:1 5
50 0.18 5:1 - 80:1 8
60 0.37 5:1 - 80:1 11
70 0.37 - 0.75 5:1 - 80:1 17
80 0.75 - 1.5 5:1 - 80:1 22
100 1.5 5:1 - 80:1 38
120 2.2 - 3.0 5:1 - 80:1 64
135 3.0 - 4.0 5:1 - 80:1 85
147 3.0 - 4.0 5:1 - 80:1 105
155 5.5 5:1 - 80:1 118
175 5.5 - 7.5 5:1 - 80:1 165
200 11.0 5:1 - 80:1 236
250 11.0 - 15.0 5:1 - 80:1 396

అవుట్‌పుట్ టార్క్ పరిమాణం 40 నుండి 2,500 N·m వద్ద పరిమాణం 250 వద్ద 15 N·m వరకు ఉంటుంది. మీ విధికి తొమ్మిది వెలుపల నిష్పత్తి అవసరమైతే ప్రామాణిక దశలు, సమీప జత కోసం అడగండి మరియు మేము వాస్తవ అవుట్‌పుట్ వేగం మరియు టార్క్‌ను నిర్ధారిస్తాము.

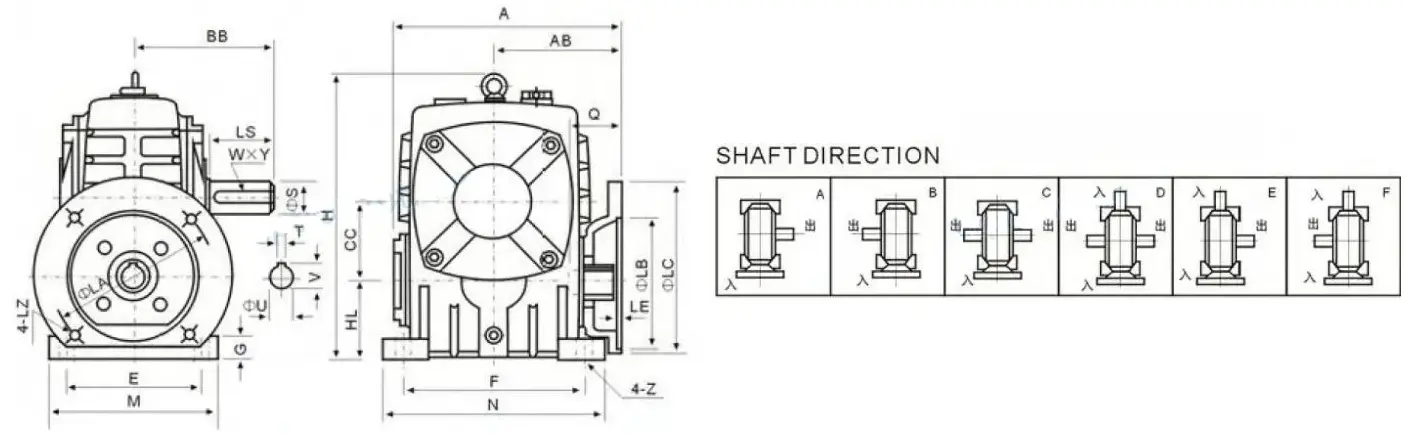

ఇన్‌స్టాలేషన్ కొలతలు - ఫ్రేమ్ పరిమాణాలు 40 నుండి 250

మౌంటు కొలతలు (mm) — A, AB, BB, H, HL, ఫ్లాంజ్ LA/LB/LC, ఇన్‌పుట్ హోల్ Q/U, అవుట్‌పుట్ షాఫ్ట్ LS/S
పరిమాణం A AB BB H HL M N E F G Z LA LB LC LE LZ Q U T×V LS S W×Y
40 135 75 74 138 40 90 100 70 80 13 10 115 95 140 4 M8 31 11 4×12.8 28 14 5×3
50 151 83 97 176 50 120 140 95 110 15 12 115 95 140 4 M8 31 11 4×12.8 40 17 5×3
60 167 91 112 204 60 130 150 105 120 20 12 130 110 160 4 M8 33 14 5×16.3 50 22 7×4
70 200 109 131 236 70 150 190 115 150 20 15 130 110 180 4 M8 40 14 5×16.3 80 28 7×4
80 225 125 142 268 80 170 220 135 180 20 15 165 130 200 4.5 M10 48 19 6×21.8 65 32 10×4.5
100 280 148 169 336 100 190 270 155 220 25 15 165 130 200 4.5 M10 52 24 8×27.3 75 38 10×45
120 333 181 190 430 120 230 320 180 260 30 18 215 180 250 5 M12 63 28 8×31.3 85 45 12×4.5
135 375 202 210 480 135 250 350 200 290 30 18 215 180 250 5 M12 83 28 8×31.3 95 55 16×6
147 415 235 210 480 123 250 350 200 280 32 18 215 180 250 5 M12 83 28 8×31.3 95 55 16×6
155 448 247 252 531 135 275 390 220 320 35 21 265 230 300 5 M12 83 38 10×41.3 110 60 18×7
175 481 262 255 600 160 310 430 250 350 40 21 265 230 300 5 M12 83 38 10×41.3 110 65 18×7
200 543 285 319 686 175 380 480 290 390 40 24 300 250 350 6 M16 114 42 12×45.3 125 70 20×7.5
250 615 330 385 800 200 460 560 380 480 45 28 300 250 350 6 M16 114 42 12×45.3 155 90 25×9

మిల్లీమీటర్లలో అన్ని కొలతలు. మొబైల్‌లో, ఫ్లేంజ్ మరియు షాఫ్ట్ నిలువు వరుసలను చేరుకోవడానికి టేబుల్‌ను క్షితిజ సమాంతరంగా స్వైప్ చేయండి. మీ మోటార్ ఫ్రేమ్ మరియు అవసరమైన అవుట్‌పుట్ షాఫ్ట్ పరిమాణాన్ని పంపండి మరియు మీరు ఆర్డర్ చేయడానికి ముందు మేము సరిపోలే వరుసను నిర్ధారిస్తాము.

కొనుగోలుదారులు ఈ సిరీస్‌ను ఎందుకు పేర్కొంటారు

01

గట్టిపడిన మరియు గ్రౌండ్ వార్మ్ వీల్, HRC 58–62

HRC 58–62 బ్యాండ్‌లో పంటి ఉపరితల కాఠిన్యంతో వార్మ్ వీల్ చల్లార్చడం మరియు గ్రౌండింగ్ చేయడం ద్వారా వెళుతుంది. మైనింగ్ కన్వేయర్ అప్లికేషన్‌లో, రెండు సంవత్సరాల నిరంతర ఆపరేషన్ 0.1 మిమీ కంటే తక్కువ గేర్ వేర్‌ను ఉత్పత్తి చేసింది - అదే డ్యూటీలో స్టాండర్డ్ రీడ్యూసర్ యొక్క సేవా జీవితానికి దాదాపు మూడు రెట్లు. దిఖచ్చితమైన గేర్ తయారీపేజీ చూపిస్తుంది ఆ బొమ్మ వెనుక గ్రౌండింగ్ మరియు తనిఖీ దశలు.

02

ఫోర్స్డ్ లూబ్రికేషన్ 24/7 డ్యూటీ వద్ద సంప్‌ను 60 °C కంటే తక్కువగా ఉంచుతుంది

అంతర్గత బలవంతపు సరళత సర్క్యూట్ స్ప్లాష్‌పై మాత్రమే ఆధారపడకుండా మెష్ మరియు బేరింగ్‌లను ఫీడ్ చేస్తుంది. వద్ద నిరంతర 24-గంటల ఆపరేషన్ ఆయిల్ సంప్ 60 °C కంటే తక్కువగా ఉంటుంది, ఇది కందెన ఆక్సీకరణను నెమ్మదిస్తుంది మరియు కలిగి ఉంటుంది పురుగు పరిచయం వద్ద ఫిల్మ్ మందం. అది ఒక సీజన్ మరియు ఒక రీడ్యూసర్ మధ్య వ్యత్యాసం అది చాలా వరకు ఉంటుంది.

03

IP65 డబుల్-లిప్ సీల్ మరియు తుప్పు పట్టని హౌసింగ్

డబుల్-లిప్ సీల్ మరియు డస్ట్‌ప్రూఫ్ స్కెలిటన్ ఆయిల్ సీల్ బురద, వర్షం మరియు ప్రాసెస్ డస్ట్‌లకు వ్యతిరేకంగా IP65ని కలిగి ఉంటుంది. ఒక సాధారణ రీడ్యూసర్లు చమురును లీక్ చేసి మూడు నెలల్లో స్వాధీనం చేసుకున్న చెత్త-సార్టింగ్ సైట్, WPDA-100 నడిచింది 18 నెలలు అదే తినివేయు వాతావరణంలో చుక్క లీకేజీ లేకుండా. మీ విధి తేలికైనది మరియు మీకు అవసరమైతే ఒక చిన్న కవరు, సరిపోల్చండిRV సిరీస్ వార్మ్ గేర్‌బాక్స్.

04

అవుట్‌పుట్ షాఫ్ట్ మీ మోటారుకు మెషిన్ చేయబడింది, ఇతర మార్గం కాదు

ఫుట్, ఫ్లేంజ్ మరియు హాలో-షాఫ్ట్ మౌంటు అన్నీ అందుబాటులో ఉన్నాయి మరియు అవుట్‌పుట్ షాఫ్ట్ పరిమాణానికి మెషిన్ చేయబడుతుంది మీరు ఇప్పటికే కలిగి ఉన్న మోటారు లేదా నడిచే షాఫ్ట్. వ్యవసాయ-మెషినరీ ప్లాంట్‌కు పాతదానికి సరిపోయే షాఫ్ట్ అవసరం మోటార్; రీప్లేస్‌మెంట్ షాఫ్ట్ మూడు రోజుల్లో పంపబడింది మరియు మోటారును మార్చకుండా బోల్ట్ చేయబడింది. కోసం వ్యవసాయ విధులు, చూడండివ్యవసాయ గేర్బాక్స్పరిధి కూడా.

కస్టమర్ అభిప్రాయం

"మేము వీటిని తేమతో కూడిన ఆహార వర్క్‌షాప్‌లో నడుపుతున్నాము, ఇక్కడ మునుపటి గేర్‌బాక్స్‌లు తుప్పు పట్టాయి మరియు తరచుగా షట్‌డౌన్‌లు అవసరమవుతాయి. WPDA సిరీస్‌తో, హౌసింగ్ రోజంతా పిండి మరియు తేమతో కూడా తుప్పు పట్టలేదు మరియు కాంస్య వార్మ్ వీల్ ఇప్పటికీ శుభ్రంగా ఉంది. ఆపరేషన్ సమయంలో శబ్దం దాదాపు చాలా తక్కువగా ఉంటుంది, కాబట్టి ఇది ఇకపై జోక్యం చేసుకోదు సమీపంలోని ఆహార పరీక్ష పరికరాలు. నేను తగ్గింపు నిష్పత్తిని సర్దుబాటు చేయవలసి వచ్చినప్పుడు, వారి బృందం నన్ను దాని ద్వారా నడిపించింది మోడల్ తేడాలు మరియు నా కోసం లోడ్ గణనను అమలు చేసింది — సిఫార్సు చేసిన యూనిట్ మొదటి నుండి సజావుగా నడుస్తుంది ప్రారంభించండి."

ఎమ్మా విల్సన్ఫుడ్ ప్రాసెసింగ్ ప్లాంట్, సిడ్నీ, ఆస్ట్రేలియా

“WPDA గేర్‌బాక్స్‌లు మా ప్రాజెక్ట్‌లో చాలా బాగా పనిచేశాయి — నమ్మదగినవి, సమర్థవంతమైనవి మరియు ఇన్‌స్టాల్ చేయడం మరియు నిర్వహించడం సులభం. మొదటి సంప్రదింపుల నుండి డెలివరీ వరకు ప్రతిదీ సజావుగా సాగింది మరియు కమ్యూనికేషన్ నేరుగా జరిగింది. మేము కలిసి పని చేస్తూనే ఉంటాము మరియు ఇతర భాగస్వాములకు ఉత్పత్తిని సిఫార్సు చేస్తాము.

జేమ్స్ కార్టర్ప్రాజెక్ట్ కొనుగోలుదారు, Raydafon కస్టమర్

మీ మోటార్ పవర్ మరియు నిష్పత్తిని పంపండి — సరిపోలిన ఫ్రేమ్‌ను పొందండి

ఇన్‌పుట్ పవర్, అవసరమైన అవుట్‌పుట్ వేగం లేదా నిష్పత్తి, మౌంటు రకం మరియు షాఫ్ట్ సైజు మాకు చెప్పండి. మేము ధృవీకరిస్తాము WPDA ఫ్రేమ్, సాధారణంగా 24 గంటలలోపు ఫ్యాక్టరీ ధర వద్ద డైమెన్షనల్ డ్రాయింగ్ మరియు కోట్‌ను తిరిగి ఇవ్వండి. పూర్తి స్థాయి నవార్మ్ గేర్బాక్స్పేజీ.
