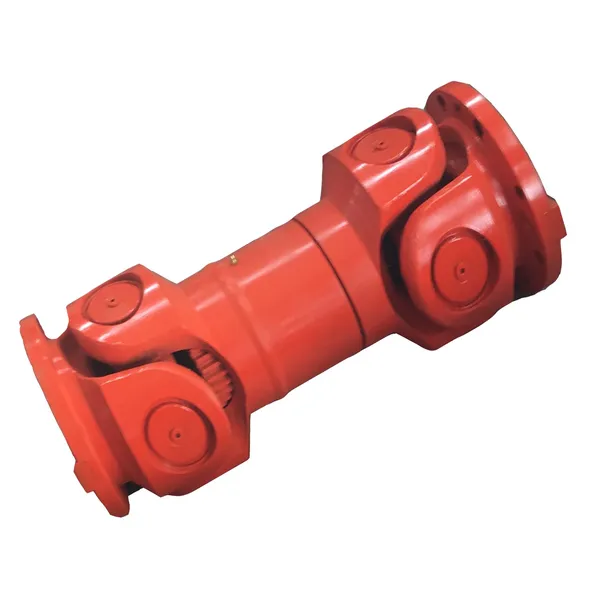

SWC శ్రేణిలో అతి తక్కువ వెల్డింగ్-రకం జాయింట్ — 4 నీడిల్-బేరింగ్ ట్రూనియన్లు, 35CrMo ఫోర్జ్డ్ యోక్స్ మరియు క్రోమ్-ప్లేటెడ్ క్రాస్ షాఫ్ట్, రోలింగ్ మిల్లులు, హాయిస్ట్లు మరియు ఇతర డ్రైవ్ల కోసం నిర్మించబడింది, ఇక్కడ షాఫ్ట్ల మధ్య అంతరం కొన్ని వందల మిల్లీమీటర్లు మాత్రమే ఉంటుంది.
ప్రొక్యూర్మెంట్ ఇంజనీర్లు సాధారణంగా మూడు సంఖ్యలను ఇప్పటికే స్థిరపరచి ఇక్కడికి వస్తారు: షాఫ్ట్ బోర్, సెంటర్-టు-సెంటర్ దూరం మరియు పీక్ టార్క్. SWC-DH సరిగ్గా ఆ పరిస్థితి కోసం అభివృద్ధి చేయబడింది. ఎక్కడ ఒక ప్రమాణంSWC-BH ప్రామాణిక ఫ్లెక్స్ వెల్డింగ్ రకం సార్వత్రిక కలపడందాని పొడవైన ఫ్లెక్స్ కోసం అదనపు అక్షసంబంధమైన గది అవసరం, షార్ట్-ఫ్లెక్స్ DH వెర్షన్ అదే టార్క్ సామర్థ్యాన్ని ఉంచుతూ ఆ పొడవును తొలగిస్తుంది - కాబట్టి మీరు చుట్టుపక్కల ఫ్రేమ్ను పునఃరూపకల్పన చేయకుండా ఒక మిల్ స్టాండ్, హాయిస్ట్ డ్రమ్ లేదా క్రేన్ ట్రాలీలో భారీ-డ్యూటీ కార్డాన్ షాఫ్ట్ను అమర్చవచ్చు.
Raydafon పూర్తి SWC సిరీస్ను తయారు చేస్తుంది, ఈ కాంపాక్ట్ DH నుండి దీర్ఘ-పొడిగింపు వరకుSWC-CH లాంగ్ ఫ్లెక్స్ వెల్డింగ్ రకం సార్వత్రిక కలపడం, ISO 9001 నాణ్యత వ్యవస్థ కింద. ఒక ఇంజినీరింగ్ పరిచయం మీ RFQని డ్రాయింగ్ చెక్ నుండి డెలివరీ వరకు అనుసరిస్తుంది మరియు అదే బృందం రిపీట్ ఆర్డర్లను నిర్వహిస్తుంది, కాబట్టి బ్యాచ్ల మధ్య స్పెసిఫికేషన్ డ్రిఫ్ట్ మీరు పోలీసుల దృష్టికి తీసుకోవలసిన విషయం కాదు.
కాంపాక్ట్ ఫ్లెక్స్ ఉమ్మడిని అక్షసంబంధ దిశలో దృఢంగా ఉంచుతుంది మరియు రివర్సింగ్ టార్క్ కింద స్థిరంగా ఉంచుతుంది, ఇది రోలింగ్-మిల్ డ్రైవ్లు డిమాండ్ చేస్తుంది.
నాలుగు సీల్డ్ సూది-బేరింగ్ ట్రూనియన్లు మరియు గట్టిపడిన, క్రోమ్-పూతతో కూడిన క్రాస్ షాఫ్ట్ స్ప్రెడ్ ఇంపాక్ట్ లోడ్ను ఒక పాయింట్పై కేంద్రీకరించడానికి బదులుగా.
వెల్డింగ్-రకం యోక్ మొదట మీ షాఫ్ట్కు సమలేఖనం చేయబడింది మరియు రెండవది వెల్డింగ్ చేయబడింది, కాబట్టి ఇన్స్టాలేషన్ టాలరెన్స్లు 25° పని కోణం లోపల ఉంటాయి.
చిన్న ఫ్లెక్స్ వెల్డింగ్ రకం యూనివర్సల్ కప్లింగ్ అనేది కార్డాన్-టైప్ జాయింట్, దీని రెండు యోక్లు నేరుగా డ్రైవింగ్ మరియు నడిచే షాఫ్ట్లపైకి వెల్డింగ్ చేయబడతాయి, ట్రూనియన్ల మధ్య సాధ్యమైనంత చిన్న ఫ్లెక్స్ పొడవు ఉంటుంది. వెల్డింగ్ కనెక్షన్ అంచులు, కీలు లేదా బిగింపు కేంద్రాల అవసరాన్ని తొలగిస్తుంది, ఇది అసెంబ్లీని తగ్గిస్తుంది మరియు ఎదురుదెబ్బ యొక్క సాధారణ మూలాన్ని తొలగిస్తుంది. ఫ్లెక్స్ విభాగం తక్కువగా ఉన్నందున, కలపడం 25° వరకు కోణీయ తప్పుగా అమర్చడాన్ని మరియు చిన్న అక్షసంబంధ మరియు రేడియల్ ఆఫ్సెట్లను తట్టుకుంటుంది, అయితే ఇది అక్షసంబంధ స్థానభ్రంశంను నిరోధిస్తుంది - రోలింగ్-మిల్ మరియు హాయిస్ట్ డ్రైవ్లను చాలా నమ్మదగినదిగా చేసే డిజైన్ ఎంపిక.
ఈ DH సిరీస్లో గైరేషన్ వ్యాసం φ180 mm నుండి φ390 mm వరకు నడుస్తుంది మరియు 20 kN·m నుండి 250 kN·m వరకు టార్క్ రేట్ చేయబడింది. మీ డ్యూటీ సైకిల్ అంతకు మించి ఉంటే, దిSWC-WF ఫ్లాంజ్ రకం యూనివర్సల్ కప్లింగ్బోల్ట్-ఆన్ వేరియంట్లో అదే శ్రేణిని కవర్ చేస్తుంది మరియు విస్తృత SWC కుటుంబం 1000 kN·m చేరుకుంటుంది - Raydafon అదే ఫ్యాక్టరీ నుండి కోట్ చేయవచ్చు.
పూర్తి SWC-DH పరిమాణం మరియు టార్క్ టేబుల్ — ప్రతి నిలువు వరుసను చూడటానికి క్షితిజ సమాంతరంగా స్క్రోల్ చేయండి.
| మోడల్ |
D (మి.మీ) |
Tn (kN·m) |
β (°) |
Tf (kN·m) |
Ls (మి.మీ) |
పరిమాణం (మిమీ) | తిరిగే జడత్వం (kg·m²) | బరువు (కిలోలు) | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Lmin | D1 (js11) | D2 (H7) | D3 | Lm | n-d | k | t | b (h9) | g | Lmin | +100 మి.మీ | Lmin | +100 మి.మీ | ||||||
| SWC180DH1 | 180 | 20 | 10 | ≤25 | 75 | 650 | 155 | 105 | 114 | 110 | 8-17 | 17 | 5 | – | – | 0.165 | 0.0070 | 58 | 2.8 |
| SWC180DH2 | 180 | 20 | 10 | ≤25 | 55 | 600 | 155 | 105 | 114 | 110 | 8-17 | 17 | 5 | – | – | 0.162 | 0.0070 | 56 | 2.8 |
| SWC180DH3 | 180 | 20 | 10 | ≤25 | 40 | 550 | 155 | 105 | 114 | 110 | 8-17 | 17 | 5 | – | – | 0.160 | 0.0070 | 52 | 2.8 |
| SWC225DH1 | 225 | 40 | 20 | ≤15 | 85 | 710 | 196 | 135 | 152 | 120 | 8-17 | 20 | 5 | 32 | 9.0 | 0.415 | 0.0234 | 95 | 4.9 |
| SWC225DH2 | 225 | 40 | 20 | ≤15 | 70 | 640 | 196 | 135 | 152 | 120 | 8-17 | 20 | 5 | 32 | 9.0 | 0.397 | 0.0234 | 92 | 4.9 |
| SWC250DH1 | 250 | 63 | 31.5 | ≤15 | 100 | 795 | 218 | 150 | 168 | 140 | 8-19 | 25 | 6 | 40 | 12.5 | 0.900 | 0.0277 | 148 | 5.3 |
| SWC250DH2 | 250 | 63 | 31.5 | ≤15 | 70 | 735 | 218 | 150 | 168 | 140 | 8-19 | 25 | 6 | 40 | 12.5 | 0.885 | 0.0277 | 136 | 5.3 |
| SWC285DH1 | 285 | 90 | 45 | ≤15 | 120 | 950 | 245 | 170 | 194 | 160 | 8-21 | 27 | 7 | 40 | 15.0 | 1.876 | 0.0510 | 229 | 6.3 |
| SWC285DH2 | 285 | 90 | 45 | ≤15 | 80 | 880 | 245 | 170 | 194 | 160 | 8-21 | 27 | 7 | 40 | 15.0 | 1.801 | 0.0510 | 221 | 6.3 |
| SWC315DH1 | 315 | 125 | 63 | ≤15 | 130 | 1070 | 280 | 185 | 219 | 180 | 10-23 | 32 | 8 | 40 | 15.0 | 3.331 | 0.0795 | 346 | 8.0 |
| SWC315DH2 | 315 | 125 | 63 | ≤15 | 90 | 980 | 280 | 185 | 219 | 180 | 10-23 | 32 | 8 | 40 | 15.0 | 3.163 | 0.0795 | 334 | 8.0 |
| SWC350DH1 | 350 | 180 | 90 | ≤15 | 140 | 1170 | 310 | 210 | 267 | 194 | 10-23 | 35 | 8 | 50 | 16.0 | 6.215 | 0.2219 | 508 | 15.0 |
| SWC350DH2 | 350 | 180 | 90 | ≤15 | 90 | 1070 | 310 | 210 | 267 | 194 | 10-23 | 35 | 8 | 50 | 16.0 | 5.824 | 0.2219 | 485 | 15.0 |
| SWC390DH1 | 390 | 250 | 125 | ≤15 | 150 | 1300 | 345 | 235 | 267 | 215 | 10-25 | 40 | 8 | 70 | 18.0 | 11.125 | 0.2219 | 655 | 15.0 |
| SWC390DH2 | 390 | 250 | 125 | ≤15 | 90 | 1200 | 345 | 235 | 267 | 215 | 10-25 | 40 | 8 | 70 | 18.0 | 10.763 | 0.2219 | 600 | 15.0 |

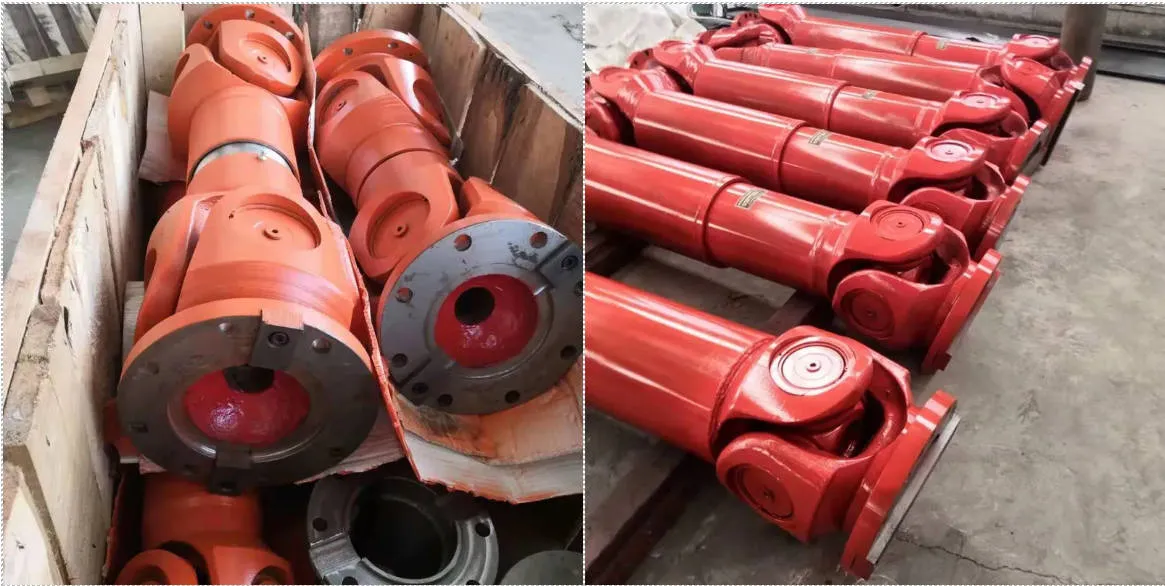

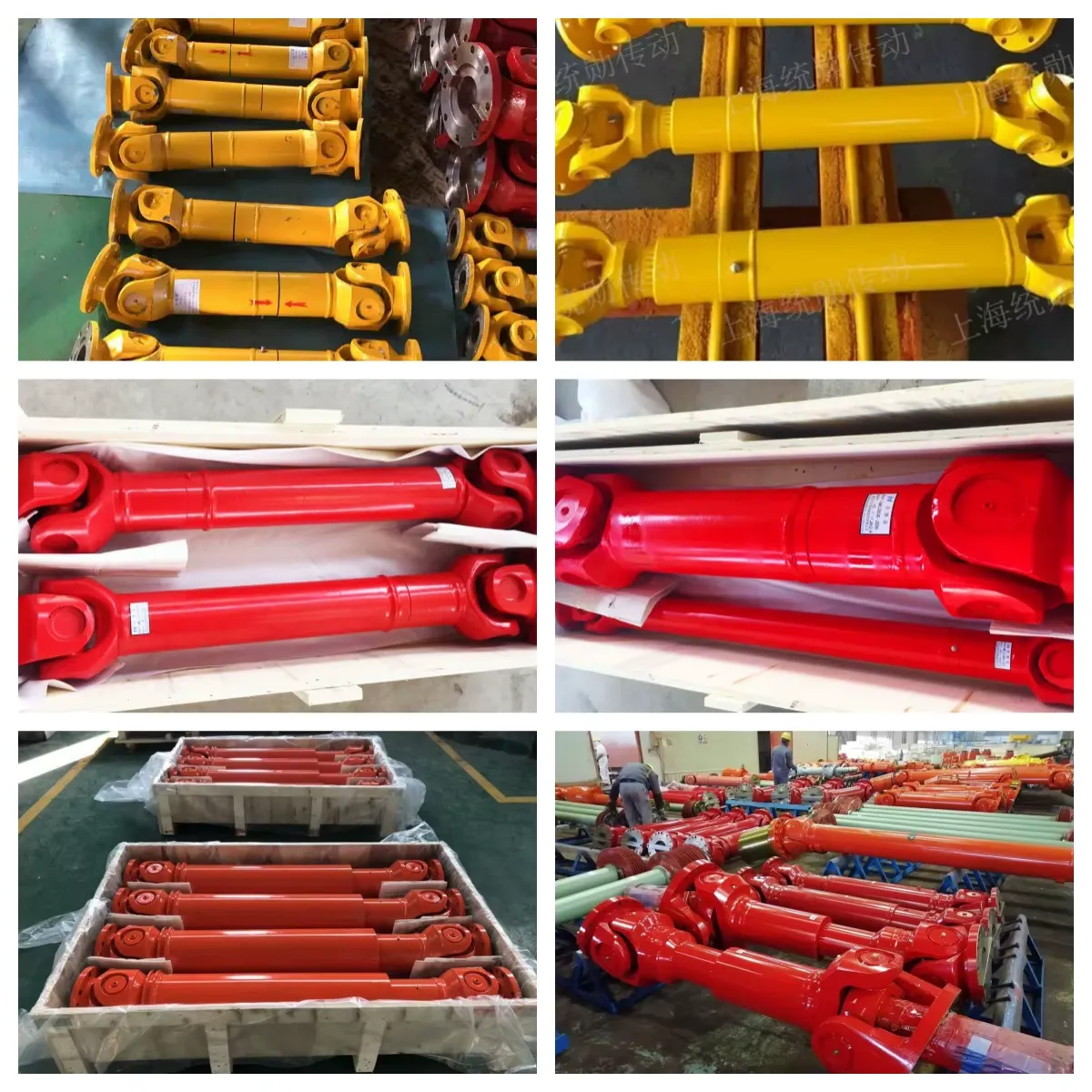

దిగువన ఉన్న ఫోటోగ్రాఫ్లు మా స్వంత ఉత్పత్తి భాగాలు - ఫోర్జ్డ్ ఫోర్క్ హెడ్, మెషిన్డ్ ఫ్లాంజ్ ఫేస్, వెల్డెడ్ యోక్ మరియు లోడ్ను మోసే సూది-బేరింగ్ ట్రూనియన్.
యోక్ 35CrMo నుండి నకిలీ చేయబడింది మరియు బోల్ట్ అసెంబ్లీ కాకుండా ఇంటిగ్రేటెడ్ ఫోర్క్ హెడ్గా మెషిన్ చేయబడింది. ఆ ఒక్క మార్పు సాధారణంగా కార్డాన్ షాఫ్ట్లో మొదట వదులుగా ఉండే బోల్ట్ జాయింట్లను తొలగిస్తుంది మరియు ఇది స్ప్లిట్ డిజైన్లతో పోలిస్తే మొత్తం నిర్మాణ బలాన్ని దాదాపు 30-50% పెంచుతుంది. క్రాస్ షాఫ్ట్ అల్లాయ్ స్టీల్, జర్నల్ వద్ద గట్టిపడుతుంది మరియు మురికి లేదా తేమతో కూడిన మొక్కల వాతావరణంలో తుప్పు మరియు చికాకును నిరోధించడానికి క్రోమ్ పూత పూయబడింది.
ప్రతి జాయింట్ నియంత్రిత ఫిట్ క్లియరెన్స్తో నాలుగు సూది బేరింగ్ సెట్లను కలిగి ఉంటుంది, దీని నుండి తక్కువ శబ్దం మరియు 98.6% ప్రసార సామర్థ్యం వస్తుంది. పంపడానికి ముందు మేము బోర్ మరియు కీవే కొలతలు, రన్-అవుట్, కాఠిన్యం మరియు సమావేశమైన ఉచ్చారణలను తనిఖీ చేస్తాము; మీ ప్రాజెక్ట్కి అవసరమైనప్పుడు షిప్పింగ్ పత్రాలతో పరీక్ష నివేదికలు మరియు మెటీరియల్ సర్టిఫికెట్లు జారీ చేయబడతాయి.
ఈ సిరీస్లో 20–250 kN·m రేట్ చేయబడింది. రోలింగ్ మిల్లులలో, స్టాండ్ ద్వారా అక్షసంబంధ స్థలం స్థిరంగా ఉంటుంది, DH జాయింట్ పొడవైన కప్లింగ్ వలె అదే డ్యూటీని అందిస్తుంది మరియు షాఫ్ట్ బాటమ్ అవుట్ అయ్యే ప్రమాదాన్ని తొలగిస్తుంది.
నీడిల్ బేరింగ్లు, గట్టిపడిన క్రోమ్-ప్లేటెడ్ క్రాస్ షాఫ్ట్ మరియు ఫోర్జ్డ్ ఫోర్క్ హెడ్లు మనం ఎక్కువగా చూసే రెండు ఫెయిల్యూర్ మోడ్లను కత్తిరించాయి: ట్రూనియన్ దుస్తులు మరియు వదులుగా ఉన్న బోల్ట్ యోక్స్. మెయింటెనెన్స్ టీమ్లు సేవల మధ్య ఎక్కువ విరామాలను నివేదిస్తాయి.
మేము యోక్లను మెషిన్ చేస్తాము మరియు మా స్వంత వర్క్షాప్లో జాయింట్లను సమీకరించాము, కాబట్టి మీకు మరియు ప్రొడక్షన్ లైన్కు మధ్య ఎటువంటి ట్రేడింగ్ మార్జిన్ ఉండదు - మరియు కస్టమ్ బోర్లు లేదా పొడవులు టూలింగ్ సర్ఛార్జ్ను కలిగి ఉండవు.
కంపనం మరియు నాయిస్పై ఆపరేటర్ ఫీడ్బ్యాక్ స్థిరంగా సానుకూలంగా ఉంటుంది: బేరింగ్లను సరిగ్గా అమర్చడం మరియు గ్రీజు చేయడంతో, కొలిచిన శబ్దం 30-40 dB(A) పరిధిలో ఉంటుంది, ఇది పరివేష్టిత వర్క్షాప్లు మరియు ఫుడ్ లేదా ఎలక్ట్రానిక్స్ ప్లాంట్లతో పాటు భారీ పరిశ్రమలకు అనువైన కలయికను ఉంచుతుంది.

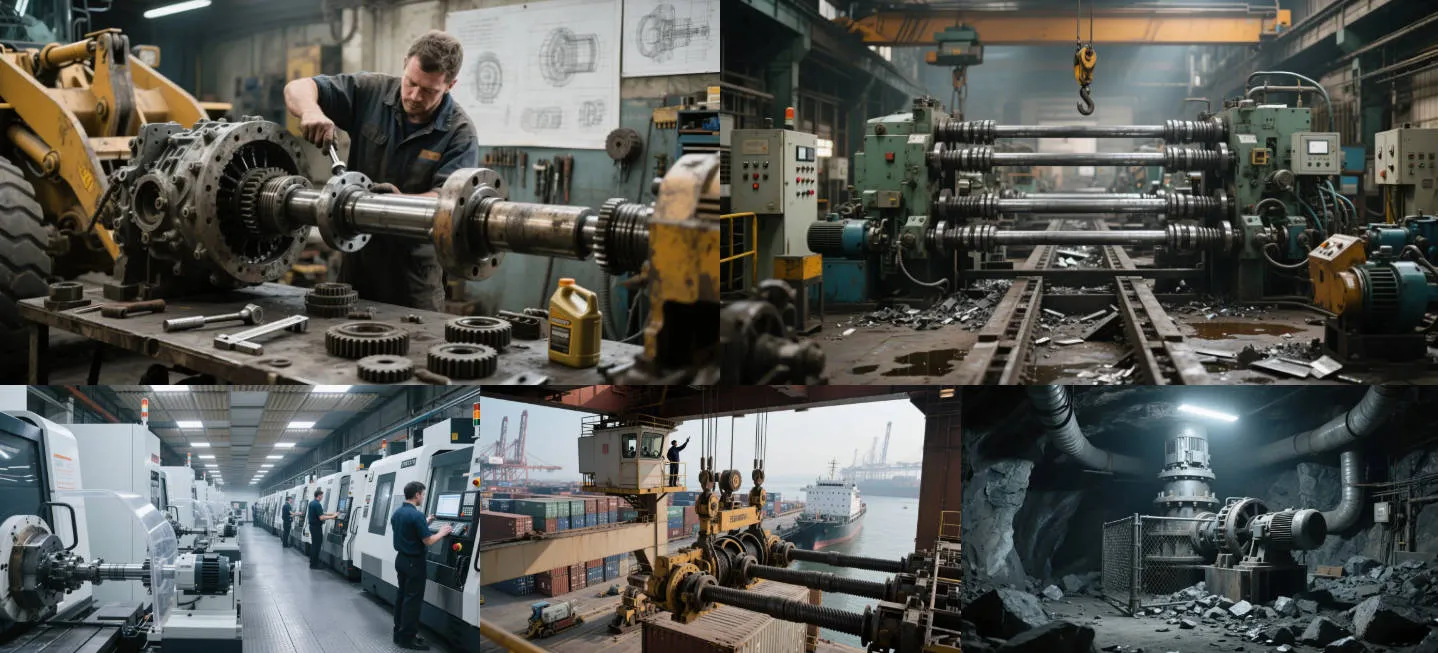

SWC-DH కప్లింగ్లు ఒక చిన్న, అధిక-టార్క్ షాఫ్ట్ కనెక్షన్ నిరంతర విధిని తట్టుకునే చోట పేర్కొనబడతాయి:
మీ మెషీన్ ఈ జాబితాలో లేకుంటే, అప్లికేషన్ మరియు డ్యూటీ సైకిల్ను మాకు తెలియజేయండి. హెవీ-మెషినరీ డ్రైవ్లు చాలా అరుదుగా ఒకేలా ఉంటాయి మరియు స్టీల్ మిల్లుకు సరిపోయే కప్లింగ్కు క్రేన్ డ్యూటీ కోసం వేరే బోర్, బ్యాలెన్స్ గ్రేడ్ లేదా గ్రీజు స్పెసిఫికేషన్ అవసరం కావచ్చు.
★★★★★వాంగ్ లీప్రాజెక్ట్ ఇంజనీర్, గ్వాంగ్డాంగ్ హెవీ మెషినరీ కో., లిమిటెడ్.
మా పరికరాలు ప్రసార భాగాల కోసం చాలా తక్కువ స్థలాన్ని వదిలివేస్తాయి మరియు ఈ కప్లింగ్ యొక్క కాంపాక్ట్ డిజైన్ దాని చుట్టూ దేనినీ తిరిగి అమర్చకుండా సరిపోతుంది. ఇది పరిమాణం కోసం పనితీరును వ్యాపారం చేయదు - వారాల నిరంతర పరుగు తర్వాత సున్నా అసాధారణ వైబ్రేషన్తో బలమైన, స్థిరమైన టార్క్. వెల్డింగ్ నాణ్యత దృశ్యమానంగా ఘనమైనది, ఇది దీర్ఘకాలిక భారీ ఉపయోగంలో మాకు విశ్వాసాన్ని ఇస్తుంది.
★★★★★జావో మింగ్ప్రొక్యూర్మెంట్ మేనేజర్, టియాంజిన్ స్టీల్ ఎక్విప్మెంట్ కో., లిమిటెడ్.
అనేక SWC-DH కప్లింగ్లను ఆర్డర్ చేయడం సూటిగా ఉంటుంది: ప్రతిస్పందించే సాంకేతిక సమాధానాలు, నిర్ణీత తేదీన డెలివరీ చేయడం మరియు డెంట్ లేకుండా వచ్చిన ప్యాకేజింగ్. ప్రత్యేక సాధనం లేకుండా మౌంట్ చేయడం సులభం అని మా ఫిట్టర్లు నివేదించారు. పనితీరు యొక్క ఈ స్థాయికి వ్యతిరేకంగా ధరను బట్టి, ఇది మా సాధారణ సేకరణ జాబితాలోనే ఉంటుంది.
★★★★★లియు హాంగ్మెయింటెనెన్స్ డైరెక్టర్, షాన్డాంగ్ ఇండస్ట్రియల్ గ్రూప్
పనికిరాని సమయం నా ప్రధాన ఖర్చు, మరియు రోజువారీ అధిక పనిభారంలో కూడా ఈ కలపడం ఎప్పుడూ జారిపోదు లేదా మారదు. నెలల ఉపయోగం తర్వాత మేము నడిచిన మునుపటి కప్లింగ్ల వలె కాకుండా, ఏ విధమైన దుస్తులు కూడా లేవు. మేము దానిని తాకలేము - తరచుగా సర్వీసింగ్ లేదు, ఊహించని బ్రేక్డౌన్లు లేవు - కాబట్టి ఇది నిర్వహణ గంటలు మరియు విడిభాగాల ఖర్చు రెండింటినీ తగ్గించింది.
మోడల్ నంబర్ లేదా మీ డ్రాయింగ్, పరిమాణం మరియు డెలివరీ పోర్ట్ను మాకు పంపండి. మా ఇంజనీర్లు పరిమాణం, మెటీరియల్ మరియు లీడ్ టైమ్ని నిర్ధారిస్తారు మరియు 24 గంటలలోపు ధృడమైన కొటేషన్తో ప్రత్యుత్తరం ఇస్తారు.
