హైడ్రాలిక్ సిలిండర్ల వర్గీకరణలు ఏమిటి?

హైడ్రాలిక్ సిలిండర్లు, హైడ్రాలిక్ సిస్టమ్స్‌లో కోర్ యాక్చుయేటింగ్ భాగాలుగా, హైడ్రాలిక్ శక్తిని యాంత్రిక శక్తిగా సమర్ధవంతంగా మార్చడానికి, లీనియర్ రెసిప్రొకేటింగ్ మోషన్ లేదా స్వింగింగ్ మోషన్‌ను సాధించడానికి ప్రధానంగా బాధ్యత వహిస్తాయి. దీని నిర్మాణం క్రమబద్ధీకరించబడింది, పనితీరు స్థిరంగా ఉంటుంది మరియు ఇది మందగింపు పరికరం అవసరం లేకుండా మృదువైన కదలికను సాధించగలదు మరియు ట్రాన్స్మిషన్ క్లియరెన్స్ లేదు, కాబట్టి ఇది వివిధ రకాల యంత్రాలలో విస్తృతంగా ఉపయోగించబడుతుంది. వివిధ ఫంక్షన్ల ఆధారంగా, హైడ్రాలిక్ సిలిండర్లు సాధారణంగా క్రింది వర్గాలుగా వర్గీకరించబడతాయి.

హైడ్రాలిక్ సిలిండర్ల యొక్క ప్రధాన వర్గీకరణ

సింగిల్-యాక్టింగ్ సిలిండర్లు

సింగిల్ యాక్టింగ్ హైడ్రాలిక్ సిలిండర్ అనేది హైడ్రాలిక్ పరికరం, ఇది ఏకపక్ష హైడ్రాలిక్ ఆయిల్ పుషింగ్ ద్వారా మాత్రమే వన్-వే థ్రస్ట్‌ను ఉత్పత్తి చేయగలదు మరియు దాని రీసెట్ స్ప్రింగ్‌లు, స్వీయ బరువు లేదా బాహ్య లోడ్‌ల ద్వారా పూర్తి చేయాలి. పరికరం సిలిండర్ బారెల్, సిలిండర్ హెడ్, పిస్టన్, పిస్టన్ రాడ్ మరియు సీలింగ్ పరికరాన్ని కలిగి ఉంటుంది. హైడ్రాలిక్ ఆయిల్ పిస్టన్ యొక్క ప్రభావవంతమైన ప్రాంతం యొక్క ఒక వైపు మాత్రమే పనిచేస్తుంది, ఇతర ముగింపు గది గాలితో సంబంధం కలిగి ఉంటుంది.

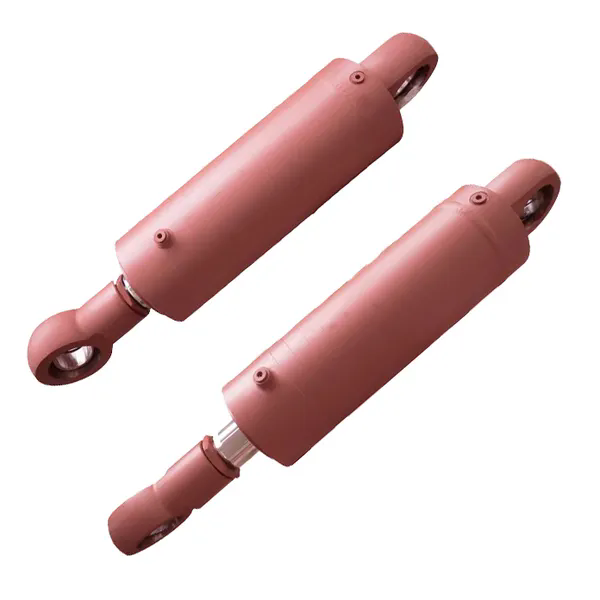

రేడాఫోన్ మోడల్స్:చెత్త ట్రక్ హైడ్రాలిక్ సిలిండర్, హైడ్రాలిక్ లిఫ్ట్ సిలిండర్

డబుల్-యాక్టింగ్ సిలిండర్లు

డబుల్ యాక్టింగ్ హైడ్రాలిక్ సిలిండర్ అనేది హైడ్రాలిక్ సిలిండర్‌ను సూచిస్తుంది, ఇది పిస్టన్ యొక్క రెండు వైపుల నుండి ప్రెజర్ ఆయిల్‌ను ఇన్‌పుట్ చేయగలదు. ఇది తరచుగా జాక్స్ కోసం డ్రైవింగ్ భాగం వలె ఉపయోగించబడుతుంది. డబుల్ యాక్టింగ్ హైడ్రాలిక్ సిలిండర్ యొక్క యాక్యుయేటర్ అనేది హైడ్రాలిక్ మోషన్ సిస్టమ్ యొక్క ప్రధాన అవుట్‌పుట్ పరికరం. ఇది పరిమాణం, రకం మరియు డిజైన్ నిర్మాణంలో మారుతూ ఉన్నప్పటికీ, ఈ భాగం సాధారణంగా అత్యంత గమనించదగినది. ఈ యాక్యుయేటర్లు ద్రవ పీడనాన్ని వేగవంతమైన, నియంత్రించదగిన లీనియర్ మోషన్‌గా మారుస్తాయి లేదా లోడ్‌ను నడపడానికి శక్తిగా మారుస్తాయి.

రేడాఫోన్ మోడల్స్:ఎక్స్కవేటర్ హైడ్రాలిక్ సిలిండర్, ఫోర్క్లిఫ్ట్ హైడ్రాలిక్ సిలిండర్

టెలిస్కోపిక్ సిలిండర్లు

టెలిస్కోపిక్ హైడ్రాలిక్ సిలిండర్, దీనిని బహుళ-దశల హైడ్రాలిక్ సిలిండర్ అని కూడా పిలుస్తారు, ఇది రెండు లేదా అంతకంటే ఎక్కువ పిస్టన్‌లను కలిగి ఉంటుంది. దీని పొడిగింపు క్రమం పెద్దది నుండి చిన్నది, మరియు ఉపసంహరించుకున్నప్పుడు, అది చిన్నది నుండి పెద్దది. ఈ హైడ్రాలిక్ సిలిండర్ కాంపాక్ట్ స్ట్రక్చర్‌తో, ఉపసంహరించుకున్నప్పుడు ఎక్కువ స్ట్రోక్ మరియు తక్కువ పొడవును సాధించగలదు.

రేడాఫోన్ మోడల్స్:

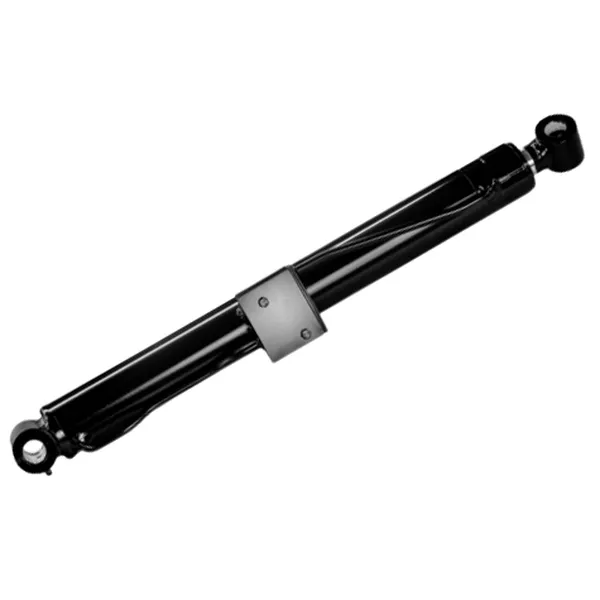

ఏరియల్ వర్క్ వెహికల్ హైడ్రాలిక్ సిలిండర్లు

యొక్క ఉత్పత్తి పారామితులురేడాఫోన్యొక్కహైడ్రాలిక్ సిలిండర్

మెటీరియల్ సైన్స్:

బారెల్: అతుకులు లేని ఉక్కు గొట్టాలు

రాడ్లు: 4340 అల్లాయ్ స్టీల్ + 0.05 మిమీ క్రోమియం ప్లేటింగ్

మౌంట్‌లు: నకిలీ SAE 1045 కార్బన్ స్టీల్

సాంకేతిక పారామితుల పట్టిక:
