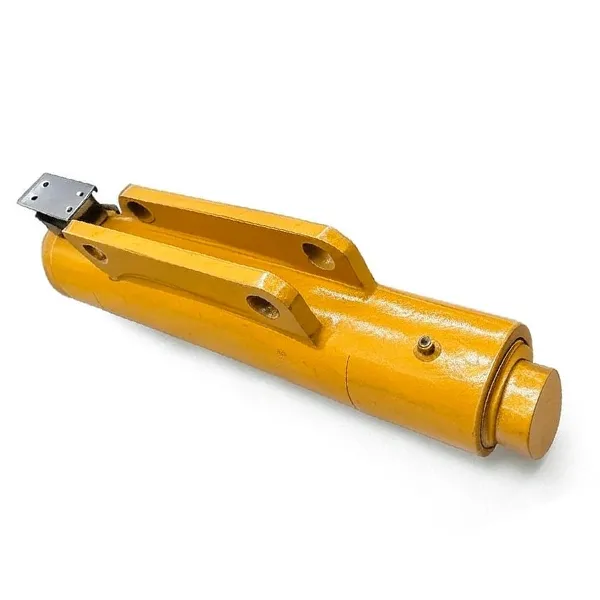

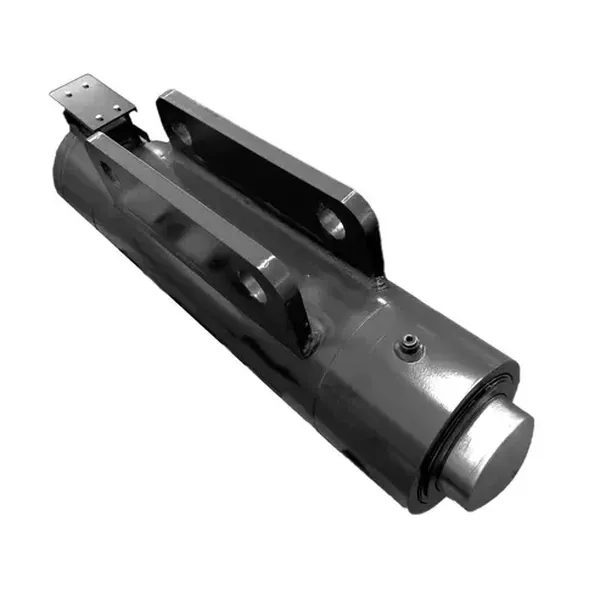

క్రేన్ కౌంటర్ వెయిట్ హైడ్రాలిక్ సిలిండర్మొబైల్ క్రేన్లు మరియు పోర్ట్ పరికరాల కోసం. బూమ్ స్వేని ±1° లోపల ఉంచడానికి మరియు అసమతుల్యత షట్డౌన్లను తగ్గించడానికి నిజ సమయంలో కౌంటర్ వెయిట్ బ్లాక్ను తరలిస్తుంది. QAY220-క్లాస్ 200–220 t ఆల్-టెర్రైన్ క్రేన్ల కోసం నిర్మించబడింది.
బోర్Φ200 మి.మీ· రాడ్Φ100 మి.మీ· స్ట్రోక్180 మి.మీ· పని ఒత్తిడి25/40 MPa· బరువు124 కిలోలు· డ్రాయింగ్ నం.QAY220.12/13A-00· 35CrMo-క్లాస్ అల్లాయ్ స్టీల్ · ISO 9001 ఫ్యాక్టరీ · MOQ 1 pc · అనుకూల స్ట్రోక్ అందుబాటులో ఉంది · 24 గంటల్లో కోట్.
Raydafon క్రేన్ కౌంటర్ వెయిట్ హైడ్రాలిక్ సిలిండర్ను తయారు చేస్తుంది, ఇది లోడ్ కదులుతున్నప్పుడు మీ బూమ్ను సమతుల్యంగా ఉంచుతుంది. క్రోమ్-ప్లేటెడ్ లేదా యాంటీ-కొరోషన్ ఉపరితల చికిత్సతో అధిక-శక్తి మిశ్రమం స్టీల్తో నిర్మించబడింది, ఇది స్థిరమైన ఫోర్స్ అవుట్పుట్, ±1° బూమ్ స్వే కంట్రోల్ మరియు 15% పైగా ఇంధన పొదుపు మరియు సాంప్రదాయ సిలిండర్లకు సమానమైన లోడ్ను అందిస్తుంది. నింగ్బో, చైనా నుండి ఫ్యాక్టరీ డైరెక్ట్ సప్లై — ISO 9001 ప్రాసెస్ కంట్రోల్, MOQ 1 పీస్, కస్టమ్ స్ట్రోక్ మరియు మౌంటు ఇంటర్ఫేస్ అందుబాటులో ఉన్నాయి.

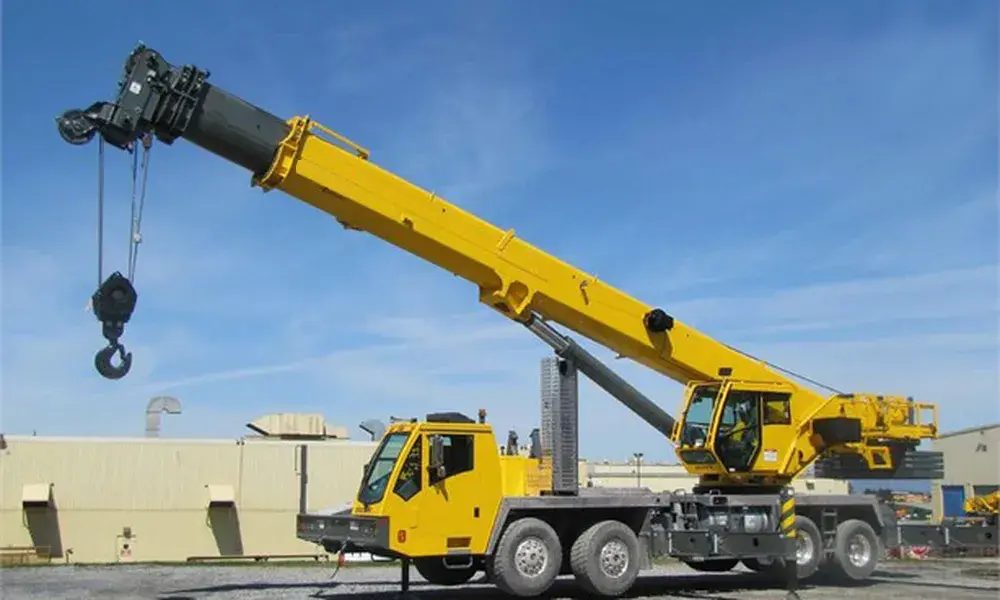

కౌంటర్ వెయిట్ హైడ్రాలిక్ సిలిండర్ అనేది మొబైల్ క్రేన్ యొక్క కౌంటర్ వెయిట్ సిస్టమ్ యొక్క కోర్ యాక్యుయేటర్. బూమ్ విస్తరించినప్పుడు, క్రేన్ యొక్క గురుత్వాకర్షణ కేంద్రాన్ని సురక్షితమైన ఎన్వలప్ లోపల ఉంచడానికి సిలిండర్ కౌంటర్ వెయిట్ బ్లాక్ను నిజ సమయంలో కదిలిస్తుంది. అది లేకుండా, క్రేన్ స్థిరమైన కౌంటర్ వెయిట్పై ఆధారపడుతుంది - అంటే లిఫ్ట్ సామర్థ్యం తగ్గిపోతుంది లేదా చట్రం అవసరమైన దానికంటే ఎక్కువగా ఉండాలి.
Raydafon యొక్క కౌంటర్ వెయిట్ సిలిండర్ సెన్సార్ లేదా ఆపరేటర్ సిగ్నల్లను ఖచ్చితమైన కౌంటర్ వెయిట్ పొజిషనింగ్గా అనువదించడానికి క్రేన్ యొక్క హైడ్రాలిక్ కంట్రోల్ సిస్టమ్తో పనిచేస్తుంది. ఫలితంగా స్మూత్ బూమ్ మోషన్, గాలులు వీచే రోజుల్లో ఎత్తేటప్పుడు తక్కువ ఊగడం మరియు అసమతుల్యత అలారాల నుండి ఊహించని షట్డౌన్లు తక్కువగా ఉంటాయి. కొనుగోలుదారులు సోర్సింగ్ కోసంపారిశ్రామిక హైడ్రాలిక్ సిలిండర్లు, ఇది సైకిల్ సమయం మరియు భద్రతా మార్జిన్ను నేరుగా ప్రభావితం చేసే భాగం.
మీ క్రేన్ వేరే కౌంటర్ వెయిట్ ఫంక్షన్ని ఉపయోగిస్తుంటే - ఉదాహరణకు లఫింగ్ జిబ్ సిస్టమ్ - పోల్చండిక్రేన్ లఫింగ్ హైడ్రాలిక్ సిలిండర్లేదా పూర్తిగా బ్రౌజ్ చేయండిమొబైల్ క్రేన్ హైడ్రాలిక్ సిలిండర్ పరిధిఎంచుకోవడానికి ముందు.
దిగువన ఉన్న ప్రామాణిక మోడల్ చాలా వరకు 200–220 t మొబైల్ క్రేన్ కౌంటర్ వెయిట్ సిస్టమ్లను కవర్ చేస్తుంది. కస్టమ్ బోర్, స్ట్రోక్ మరియు మౌంటు దూరం అందుబాటులో ఉన్నాయి — మీ డ్రాయింగ్ను పంపండి మరియు మేము 24 గంటలలోపు పరిమాణ సిఫార్సును అందిస్తాము.

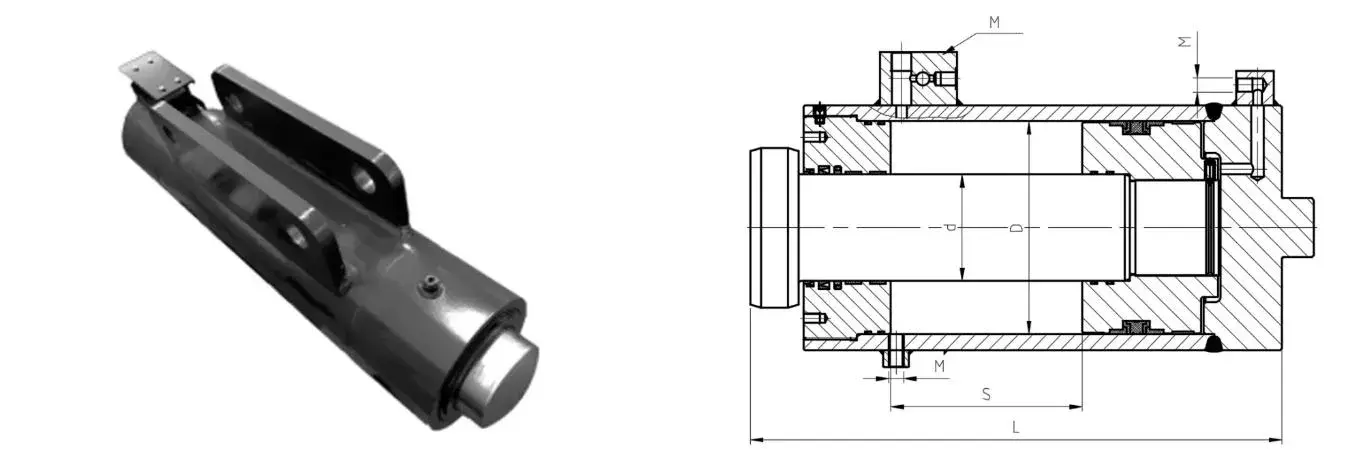

క్రేన్ కౌంటర్ వెయిట్ హైడ్రాలిక్ సిలిండర్ డైమెన్షన్ డ్రాయింగ్ — QAY220.12/13A-00
| సిలిండర్ పేరు | డ్రాయింగ్ నం. | బోర్ డి | రాడ్ డి | స్ట్రోక్ ఎస్ | దూరాన్ని ఇన్స్టాల్ చేయండి | పని ఒత్తిడి | ఇంటర్ఫేస్ M | బరువు |
|---|---|---|---|---|---|---|---|---|
| కౌంటర్ వెయిట్ హైడ్రాలిక్ సిలిండర్ | QAY220.12/13A-00 | Φ200 మి.మీ | Φ100 మి.మీ | 180 మి.మీ | 530 మి.మీ | 25 MPa / 40 MPa | 3-G1/4 · M20×1.5 · 2-M14×1.5 | 124 కిలోలు |
మీకు అవసరమైన పరిమాణం కాదా? మేము ఇతర క్రేన్ టన్నుల తరగతుల కోసం అనుకూల కౌంటర్ వెయిట్ సిలిండర్లను కూడా నిర్మిస్తాము. బోర్, స్ట్రోక్, ప్రెజర్ మరియు మౌంటు ఇంటర్ఫేస్ను పంపండి — లేదా మీ డ్రాయింగ్ నంబర్ను ఫార్వార్డ్ చేయండి — మరియు మా ఇంజనీర్లు మ్యాచ్ని నిర్ధారిస్తారు.
మూడు వాణిజ్య కారణాలు రిపీట్ ఆర్డర్లను అందిస్తాయి:సుదీర్ఘ సేవా విరామం, తక్కువ నిర్వహణ లేబర్ మరియు పూర్తి స్ట్రోక్లో స్థిరమైన శక్తి ఉత్పత్తి.
నిరంతర విధిలో వైకల్యం లేకుండా అధిక పీడనం మరియు భారీ భారాన్ని నిరోధిస్తుంది. ఉపరితల క్రోమ్ ప్లేటింగ్ లేదా యాంటీ తుప్పు కోటింగ్ తేమ, ఉప్పు-స్ప్రే మరియు మురికి సైట్ పరిస్థితులను నిర్వహిస్తుంది.
మృదువైన టెలిస్కోపింగ్ కోసం క్రేన్ యొక్క హైడ్రాలిక్ కంట్రోల్ సిస్టమ్తో పని చేస్తుంది - ట్రైనింగ్ సమయంలో త్వరిత కౌంటర్ వెయిట్ రీపోజిషనింగ్ మరియు ఫైన్ ప్లేస్మెంట్ సమయంలో మిల్లీమీటర్-స్థాయి బ్యాలెన్స్ సర్దుబాటు.
పెద్ద-స్థాయి మార్పు లేకుండా ఇప్పటికే ఉన్న క్రేన్ మౌంటు పాయింట్లకు సరిపోతుంది. సీల్స్ మరియు సర్వీస్ పోర్ట్లు స్టాండర్డ్ టూల్స్తో యాక్సెస్ చేయబడతాయి - చాలా సీల్ రీప్లేస్మెంట్లు సైట్లో 30 నిమిషాలలో పూర్తవుతాయి.
ఫోర్స్ అవుట్పుట్ పని పరిస్థితులకు నిజ సమయంలో సర్దుబాటు అవుతుంది. సమానమైన బలంతో సంప్రదాయ సిలిండర్లతో పోలిస్తే, శక్తి వినియోగం 15% కంటే ఎక్కువ తగ్గింది.
లోడ్ లేదా బూమ్ స్థానం మారుతున్నప్పుడు క్రేన్ బ్యాలెన్స్గా ఉండాల్సిన చోట కౌంటర్ వెయిట్ హైడ్రాలిక్ సిలిండర్ పేర్కొనబడుతుంది. సాధారణ సంస్థాపనలు వీటిని కలిగి ఉంటాయి:
సంబంధిత క్రేన్ ఫంక్షన్ కావాలా? పూర్తి సమీక్షించండిమొబైల్ క్రేన్ హైడ్రాలిక్ సిలిండర్ సిరీస్లేదా దిటెలిస్కోపిక్ హైడ్రాలిక్ సిలిండర్ పరిధిబూమ్ ఎక్స్టెన్షన్ అప్లికేషన్ల కోసం.
Raydafon అనేది OEM హైడ్రాలిక్ సిలిండర్ తయారీదారు, వ్యాపార సంస్థ కాదు. చైనాలోని నింగ్బోలో మా స్వంత ISO 9001 సౌకర్యం లోపల అనుకూలీకరణ జరుగుతుంది - మా ప్రామాణిక సిలిండర్లను రూపొందించే అదే లైన్.
Φ40 mm నుండి Φ400 mm వరకు బోర్. అనుకూల వ్యాసం మరియు ఉపరితల కరుకుదనంతో హార్డ్ క్రోమ్ పూతతో కూడిన రాడ్.
కస్టమ్ స్ట్రోక్ పొడవు, ఇన్స్టాలేషన్ దూరం, పిన్ బోర్, ఫ్లాంజ్ లేదా ట్రూనియన్ మౌంటు అవసరం.
పని ఒత్తిడి 40 MPa మరియు అంతకంటే ఎక్కువ. సీల్ బ్రాండ్లు మీ ఆపరేటింగ్ ఉష్ణోగ్రత మరియు ద్రవానికి సరిపోలాయి.
క్రోమ్ ప్లేటింగ్, యాంటీ తుప్పు పూత లేదా పెయింటింగ్. ప్రైవేట్ లేబుల్ నేమ్ప్లేట్ మరియు మార్కింగ్ అందుబాటులో ఉన్నాయి.
మీ పని ఒత్తిడి, ప్రవాహం మరియు మౌంటు ఇంటర్ఫేస్తో PDF, DWG, DXF లేదా STEP డ్రాయింగ్ను పంపండి. మా ఇంజనీర్లు 24 గంటలలోపు పరిమాణ సిఫార్సు మరియు ఫ్యాక్టరీ ధరను తిరిగి అందిస్తారు.
ప్రతి కౌంటర్ వెయిట్ సిలిండర్ రవాణాకు ముందు డాక్యుమెంట్ చేయబడిన తనిఖీ మార్గాన్ని దాటుతుంది - విదేశీ కొనుగోలుదారులు విక్రేత ఆమోదం మరియు ఇన్కమింగ్ తనిఖీ కోసం ఆధారపడతారు.
ప్రామాణిక పరిమాణాలు 1 ముక్క నుండి రవాణా చేయబడతాయి. OEM ప్రాజెక్ట్ల కోసం 20 ముక్కల నుండి వాల్యూమ్ ధర.
నిర్ధారణ మరియు డిపాజిట్ డ్రా చేసిన తర్వాత. అనుకూల డిజైన్లు 45 రోజుల వరకు పొడిగించవచ్చు.
VCI యాంటీ-రస్ట్ ఫిల్మ్, డెసికాంట్, పెద్ద బోర్ల కోసం అనుకూల ప్యాలెట్. ఎగుమతి-ప్రామాణిక ప్యాకేజింగ్.
EXW, FOB, CIF మరియు DDP నిబంధనలు. పూర్తి ఎగుమతి పత్రాలు: CI, PL, CO, ఫారమ్ A/E, మెటీరియల్ సర్టిఫికేట్.
ఇది క్రేన్ యొక్క గురుత్వాకర్షణ కేంద్రాన్ని సురక్షిత కవరు లోపల ఉంచడానికి నిజ సమయంలో కౌంటర్ వెయిట్ బ్లాక్ను కదిలిస్తుంది, బూమ్ విస్తరించినప్పుడు లేదా లోడ్ కదులుతుంది. ఇది తేలికైన చట్రం అదే లోడ్ను ఎత్తడానికి అనుమతిస్తుంది, బూమ్ స్వేని తగ్గిస్తుంది మరియు అసమతుల్యత అలారంల వల్ల ఏర్పడే షట్డౌన్లను తొలగిస్తుంది.
బోర్ Φ200 mm, రాడ్ Φ100 mm, స్ట్రోక్ 180 mm, సంస్థాపన దూరం 530 mm, పని ఒత్తిడి 25 MPa మరియు 40 MPa, ఇంటర్ఫేస్ 3-G1/4 · M20×1.5 · 2-M14×1.5, బరువు 124 కిలోలు. డ్రాయింగ్ నంబర్ QAY220.12/13A-00.
అవును. మేము Φ40 mm నుండి Φ400 mm వరకు బోర్, కస్టమ్ స్ట్రోక్ మరియు ఇన్స్టాలేషన్ దూరం, పిన్ బోర్ లేదా ఫ్లాంజ్ మౌంటింగ్ మరియు ఏదైనా అవసరమైన ఇంటర్ఫేస్ థ్రెడ్తో అనుకూల కౌంటర్ వెయిట్ సిలిండర్లను నిర్మిస్తాము. PDF, DWG, DXF లేదా STEP డ్రాయింగ్ను పంపండి మరియు మేము 24 గంటల్లో కోట్ చేస్తాము.
ప్రామాణిక మోడల్ 25 MPa నిరంతర మరియు 40 MPa గరిష్టంగా రేట్ చేయబడింది. సరిపోలిన సీల్ ఎంపిక మరియు రాడ్ క్రోమ్ మందంతో అభ్యర్థనపై అధిక పీడన రేటింగ్లు అందుబాటులో ఉన్నాయి.
ప్రామాణిక పరిమాణాల కోసం MOQ 1 ముక్క. డ్రాయింగ్ కన్ఫర్మేషన్ మరియు డిపాజిట్ తర్వాత లీడ్ టైమ్ 15-30 రోజులు. తయారీ లోపాలపై 12 నెలల పరిమిత వారంటీ. ప్రతి షిప్మెంట్తో పూర్తి ఎగుమతి పత్రాలు అందించబడతాయి.
ఇది QAY220-తరగతి మొబైల్ క్రేన్లు మరియు సమానమైన 200–220 t ఆల్-టెరైన్ క్రేన్ల కోసం రూపొందించబడింది. మేము ఇతర టన్నుల తరగతులకు కౌంటర్ వెయిట్ సిలిండర్లను కూడా సరఫరా చేస్తాము — అనుకూలత తనిఖీ కోసం మీ క్రేన్ మోడల్ మరియు డ్రాయింగ్ నంబర్ను పంపండి.
సిలిండర్ మాడ్యులర్ మౌంటు డిజైన్ను ఉపయోగిస్తుంది, ఇది పెద్ద మార్పు లేకుండా ఇప్పటికే ఉన్న క్రేన్ మౌంటు పాయింట్లకు సరిపోతుంది. ఆర్డర్ చేయడానికి ముందు మౌంటు పిన్ వ్యాసం, ఇన్స్టాలేషన్ దూరం మరియు హైడ్రాలిక్ ఇంటర్ఫేస్ను నిర్ధారించండి. షిప్మెంట్తో వివరణాత్మక ఇన్స్టాలేషన్ డ్రాయింగ్లు అందించబడ్డాయి. మా ఇంజనీర్లు డెలివరీకి ముందు మీ ఇన్స్టాలేషన్ ప్లాన్ను కూడా సమీక్షించవచ్చు.
అవును. ప్రామాణిక పరిమాణాల కోసం నమూనా ఆర్డర్లు అంగీకరించబడతాయి. నమూనా ధర మరియు సరుకు విడివిడిగా కోట్ చేయబడతాయి మరియు మొదటి బల్క్ ఆర్డర్కు వ్యతిరేకంగా క్రెడిట్ చేయబడతాయి.
మీ క్రేన్ మోడల్, డ్రాయింగ్ నంబర్ లేదా పని ఒత్తిడిని పంపండి. మా ఇంజనీర్లు 24 గంటల్లో పరిమాణ సిఫార్సు మరియు ఫ్యాక్టరీ ధరతో ప్రత్యుత్తరం ఇస్తారు.
