క్రేన్ లఫింగ్ హైడ్రాలిక్ సిలిండర్
  • క్రేన్ లఫింగ్ హైడ్రాలిక్ సిలిండర్క్రేన్ లఫింగ్ హైడ్రాలిక్ సిలిండర్
  • క్రేన్ లఫింగ్ హైడ్రాలిక్ సిలిండర్క్రేన్ లఫింగ్ హైడ్రాలిక్ సిలిండర్

క్రేన్ లఫింగ్ హైడ్రాలిక్ సిలిండర్

Raydafon క్రేన్ లఫింగ్ హైడ్రాలిక్ సిలిండర్ అనేది మొబైల్ క్రేన్‌లు మరియు పోర్ట్ మెషినరీ కోసం బూమ్ యాంగిల్ కంట్రోల్ సిలిండర్. రిఫరెన్స్ మోడల్ ZXSTC1000S.2.5-00: Φ320 బోర్, Φ280 రాడ్, 4000 mm స్ట్రోక్, 4750 mm ఇన్‌స్టాలేషన్ దూరం, 32 MPa వర్కింగ్ ప్రెజర్, 3000 kN రియల్ టైమ్ డైనమిక్ థ్రస్ట్, 1522 kg యూనిట్ బరువు. బాడీ ఏవియేషన్-గ్రేడ్ హై-స్ట్రెంగ్ అల్లాయ్ స్టీల్ నుండి 7-పాస్ డై-ఫోర్జ్ చేయబడింది, 1250 MPa కంటే ఎక్కువ తన్యత బలాన్ని స్థిరీకరించడానికి డబుల్ ఏజ్డ్. జర్మనీ-దిగుమతి చేసిన పెర్‌ఫ్లోరోథర్ రబ్బర్ కాంపోజిట్ రింగ్ మరియు 5 μm స్టెప్డ్ డస్ట్ లిప్‌తో ట్రిపుల్ ప్రోగ్రెసివ్ సీల్. 0.08 mm/s అల్ట్రా-తక్కువ-వేగం స్థిరత్వం కోసం ±0.03 mm మాగ్నెటోస్ట్రిక్టివ్ పొజిషన్ ఫీడ్‌బ్యాక్‌తో ఇంటిగ్రేటెడ్ ఎలక్ట్రో-హైడ్రాలిక్ సర్వో. 5000-గంటల నిర్వహణ-రహిత చక్రం. కస్టమ్ బోర్ Φ50-500 mm, ఉప్పు-స్ప్రే మరియు దుమ్ము-నిరోధకత. MOQ 5 యూనిట్లు, 45-60 రోజుల బల్క్ లీడ్ టైమ్. కొటేషన్ కోసం క్రేన్ మోడల్, థ్రస్ట్ అవసరం మరియు పరిమాణాన్ని పంపండి.
క్రేన్ లఫింగ్ · మోడల్ ZXSTC1000S.2.5-00

మొబైల్ క్రేన్లు మరియు పోర్ట్ మెషినరీ కోసం కస్టమ్ క్రేన్ లఫింగ్ హైడ్రాలిక్ సిలిండర్ — OEM తయారీదారు ప్రత్యక్ష సరఫరా

క్రేన్ లఫింగ్ హైడ్రాలిక్ సిలిండర్ మొబైల్ క్రేన్‌లలో బూమ్ కోణాన్ని నియంత్రిస్తుంది. Raydafon దీనిని డబుల్-యాక్టింగ్ మల్టీ-స్టేజ్ టెలిస్కోపిక్ డిజైన్‌తో నిర్మిస్తుంది, ఇది చాలా దూరం వరకు విస్తరించి, కాంపాక్ట్‌గా ఉపసంహరించుకుంటుంది. శరీరం ఏవియేషన్-గ్రేడ్ హై-స్ట్రెంత్ అల్లాయ్ స్టీల్ నుండి 7-పాస్ డై-ఫోర్జ్ చేయబడింది మరియు 1250 MPa కంటే ఎక్కువ తన్యత బలాన్ని స్థిరీకరించడానికి డబుల్ ఏజ్డ్. ట్రిపుల్ ప్రోగ్రెసివ్ సీలింగ్ మరియు మాగ్నెటోస్ట్రిక్టివ్ సర్వో మాడ్యూల్ సాల్ట్-స్ప్రే, డస్ట్ మరియు పోర్ట్ మరియు విండ్-పవర్ డ్యూటీ సైకిల్స్ యొక్క ఖచ్చితత్వ డిమాండ్లను నిర్వహిస్తాయి.

3000 kN రియల్ టైమ్ డైనమిక్ థ్రస్ట్
32 MPa పని ఒత్తిడి
Φ320×Φ280 బోర్ × రాడ్
4000 మి.మీ స్ట్రోక్
5000 గం నిర్వహణ రహిత
సూచన నమూనా

ZXSTC1000S.2.5-00 — పూర్తి వివరణ

రిఫరెన్స్ మోడల్ అనేది హెవీ-లిఫ్ట్ మొబైల్ క్రేన్ లఫింగ్ సర్క్యూట్‌ల కోసం ఉపయోగించే నిజమైన ఉత్పత్తి కాన్ఫిగరేషన్. కస్టమ్ బోర్ మరియు స్ట్రోక్ ఒకే డ్రాయింగ్ ప్రాసెస్‌లో అందుబాటులో ఉన్నాయి.

సిలిండర్ పేరు డ్రాయింగ్ సంఖ్య బోర్ ΦD రాడ్ Φd స్ట్రోక్ ఎస్ ఇన్‌స్టాల్ చేయండి. ఎల్ ఒత్తిడి పోర్ట్ బరువు
లఫింగ్ హైడ్రాలిక్ సిలిండర్ ZXSTC1000S.2.5-00 Φ320 Φ280 4000 మి.మీ 4750 మి.మీ 32 MPa 2-M27×2
4-G1/4
1522 కిలోలు

వేర్వేరు థ్రస్ట్ లేదా మౌంటు నమూనాలతో క్రేన్ సర్క్యూట్‌లు మీ డ్రాయింగ్‌కు వ్యతిరేకంగా ఉత్పత్తి చేయబడతాయి. క్రేన్ బ్రాండ్ మరియు మోడల్, అవసరమైన థ్రస్ట్ మరియు మౌంటు డ్రాయింగ్‌ను పంపండి. విస్తృత మొబైల్ క్రేన్ సిలిండర్ పరిధి కోసం, చూడండిమొబైల్ క్రేన్ హైడ్రాలిక్ సిలిండర్లువర్గం.

ఇంజనీరింగ్ లోతైన డైవ్

ఈ సిలిండర్‌ను విభిన్నంగా మార్చే నాలుగు సాంకేతికతలు

01

పూర్తి స్థితి అనుకూల లోడ్ నియంత్రణ

సిలిండర్ బాడీ ఏవియేషన్-గ్రేడ్ మెటీరియల్ నుండి నకిలీ చేయబడింది. Raydafon కస్టమ్ హై-స్ట్రెంగ్త్ అల్లాయ్ స్టీల్‌ను ఉపయోగిస్తుంది, ఇది ఏడు డై-ఫోర్జింగ్ పాస్‌లు మరియు డబుల్ ఏజింగ్ హీట్ ట్రీట్‌మెంట్ ద్వారా వెళుతుంది. డబుల్-ఏజింగ్ మెటీరియల్ నిర్మాణాన్ని స్థిరీకరిస్తుంది కాబట్టి తన్యత బలం 1250 MPa కంటే ఎక్కువగా ఉంటుంది. 3000 kN థ్రస్ట్ సిలిండర్‌పై నిరంతర లిఫ్ట్ సైకిల్‌లు నడుస్తున్నాయి, ఆ ధాన్యం నిర్మాణం 32 MPa ఒత్తిడిలో అలసట జీవితాన్ని స్థిరంగా ఉంచుతుంది.

≥1250 MPa తన్యత
02

మైక్రో-లెవల్ ప్రెసిషన్ సర్వో కంట్రోల్

Raydafon యొక్క ఇంజనీరింగ్ బృందం సాంప్రదాయక ప్రత్యేక వాల్వ్ నియంత్రణ సెటప్‌ను భర్తీ చేసే సమీకృత ఎలక్ట్రో-హైడ్రాలిక్ సర్వో మాడ్యూల్‌ను అభివృద్ధి చేసింది. వాల్వ్ సమూహం ఏవియేషన్-గ్రేడ్ సర్వో వాల్వ్ కోర్లను మరియు ±0.03 mm ఖచ్చితత్వంతో మాగ్నెటోస్ట్రిక్టివ్ డిస్‌ప్లేస్‌మెంట్ సెన్సార్‌ను ఉపయోగిస్తుంది. ఆ కలయిక 0.08 mm/s వద్ద అల్ట్రా-తక్కువ-స్పీడ్ స్థిరమైన ఆపరేషన్‌కు మద్దతు ఇస్తుంది, కాబట్టి ఆపరేటర్ జరిమానా-లోడింగ్ కార్యకలాపాల సమయంలో స్టిక్-స్లిప్ లేదా ఓవర్‌షూట్ లేకుండా బూమ్‌ను ఉంచవచ్చు.

± 0.03 mm సెన్సార్ ఖచ్చితత్వం
03

విపరీతమైన పర్యావరణ దీర్ఘ-జీవిత రక్షణ

పోర్ట్ యంత్రాలు ఉప్పు స్ప్రే కోతను చూస్తాయి. మెటలర్జికల్ పరికరాలు అధిక-ఉష్ణోగ్రత ధూళిని చూస్తాయి. Raydafon రెండింటికీ ట్రిపుల్ ప్రోగ్రెసివ్ సీలింగ్ రక్షణ నిర్మాణాన్ని నిర్మించింది. ప్రధాన ముద్ర జర్మనీ నుండి దిగుమతి చేసుకున్న పెర్ఫ్లోరోథర్ రబ్బరు మిశ్రమ రింగ్, ఇది రెండు-మార్గం ఒత్తిడి పరిహారం కోసం డబుల్-లిప్ డిజైన్‌తో ఉంటుంది. మధ్య పొర 5 μm కంటే పెద్ద ఘన కణాలను అడ్డగించే స్టెప్డ్ డస్ట్ పెదవిని ఉపయోగిస్తుంది. సాంప్రదాయ సింగిల్-లిప్ సీల్ కంటే కాలుష్య నిరోధక సామర్థ్యం 40% ఎక్కువ. కంబైన్డ్ సైకిల్ 5000 గంటల నిర్వహణ-రహితంగా రేట్ చేయబడింది.

5 μm దుమ్ము పెదవి
04

శక్తి సామర్థ్యం ఆప్టిమైజ్ చేయబడిన హైడ్రాలిక్ సిస్టమ్

Raydafon యొక్క శక్తి-పొదుపు డిజైన్ నిర్మాణ యంత్రాలు వాస్తవానికి ఎలా నడుస్తాయో విశ్లేషించడం నుండి వచ్చింది. డిఫరెన్షియల్ యాంప్లిట్యూడ్ సర్క్యూట్ ఎటువంటి లోడ్ లేని పరిస్థితుల్లో హైడ్రాలిక్ ఆయిల్ సర్క్యులేషన్ వాల్యూమ్‌ను 35% తగ్గిస్తుంది. అధిక సామర్థ్యం గల శాశ్వత మాగ్నెట్ సింక్రోనస్ మోటార్ పంప్ సమూహంతో కలిపి, సాంప్రదాయిక పరిష్కారంతో పోలిస్తే సిస్టమ్ యొక్క సమగ్ర శక్తి వినియోగం 28% పడిపోతుంది. క్రేన్‌లో 8-గంటల షిఫ్టులు నడుస్తున్నాయి, అది ఇంధనం లేదా బ్యాటరీ వినియోగంలో కొలవదగిన తగ్గింపుగా అనువదిస్తుంది.

-28% వ్యవస్థ శక్తి

ఎందుకు Raydafon క్రేన్ Luffing హైడ్రాలిక్ సిలిండర్లు

A

హైడ్రాలిక్ రంగంలో 20 సంవత్సరాలు

Raydafon రెండు దశాబ్దాలుగా హైడ్రాలిక్ సిలిండర్లను తయారు చేస్తోంది. ఇంజనీరింగ్ బృందం ఇంట్లోనే సిలిండర్, సర్వో మాడ్యూల్ మరియు సీల్ సిస్టమ్‌ను అభివృద్ధి చేస్తుంది, కాబట్టి స్పెసిఫికేషన్ మార్పులు బయటి సరఫరాదారుల ద్వారా కాకుండా మూలం వద్ద నిర్వహించబడతాయి.

B

ఫోర్జింగ్ నుండి అసెంబ్లీ వరకు పూర్తి నియంత్రణ

బాడీ ఫోర్జింగ్, హీట్ ట్రీట్‌మెంట్, హోనింగ్, క్రోమ్ ప్లేటింగ్, సీల్ అసెంబ్లీ మరియు ప్రెజర్ టెస్ట్ అన్నీ రేడాఫోన్ ప్లాంట్‌లో జరుగుతాయి. ఇది ట్రేస్బిలిటీని అలాగే ఉంచుతుంది మరియు బహుళ సరఫరాదారుల నుండి మీరు పొందే బ్యాచ్ వ్యత్యాసాన్ని తగ్గిస్తుంది.

C

డైరెక్ట్ ఫ్యాక్టరీ ధర

డైరెక్ట్-సేల్స్ మోడల్ కింద విక్రయించబడింది. ఒకే స్పెసిఫికేషన్ స్థాయిలో యూరోపియన్ మరియు అమెరికన్ బ్రాండ్‌ల ధరలో దాదాపు 60%తో పోల్చదగిన పనితీరు. ఫ్యాక్టరీ మరియు కొనుగోలుదారు మధ్య ట్రేడింగ్ మార్జిన్ జోడించబడలేదు.

D

పూర్తి-స్పెక్ అనుకూలీకరణ

Φ50 mm నుండి Φ500 mm వరకు సిలిండర్ బోర్ డయామీటర్‌లను కస్టమ్‌గా నిర్మించవచ్చు. స్ట్రోక్, ఇన్‌స్టాలేషన్ దూరం, పోర్ట్ రకం మరియు మౌంటు నమూనా మీ డ్రాయింగ్‌కు వ్యతిరేకంగా ఉత్పత్తి చేయబడతాయి, కాబట్టి ప్రామాణికం కాని క్రేన్ మోడల్‌లు సరిగ్గా సరిపోలవచ్చు.

E

పోర్ట్ మరియు పవన-శక్తి పరిస్థితులలో ధృవీకరించబడింది

ట్రిపుల్ సీలింగ్ సిస్టమ్ మరియు సర్వో మాడ్యూల్ పోర్ట్ మెషినరీ సాల్ట్ స్ప్రే మరియు విండ్-పవర్ హెవీ లిఫ్ట్ పరిస్థితుల కోసం నిర్మించబడ్డాయి. డిజైన్ నిజమైన పని సైట్‌లను లక్ష్యంగా చేసుకుంటుంది, ప్రయోగశాల పరిస్థితులను కాదు.

F

OEM మద్దతు

క్రేన్ బ్రాండ్ మరియు మోడల్ లేదా డ్రాయింగ్ నంబర్‌ను పంపండి. Raydafon రివర్స్-ఇంజనీర్లు, నమూనాలు మరియు అదే డ్రాయింగ్‌లో అనుకూల బ్యాచ్‌ను కోట్ చేస్తుంది. OEM కస్టమర్‌ల కోసం ప్రైవేట్ లేబుల్ ప్యాకేజింగ్‌కు మద్దతు ఇస్తుంది.

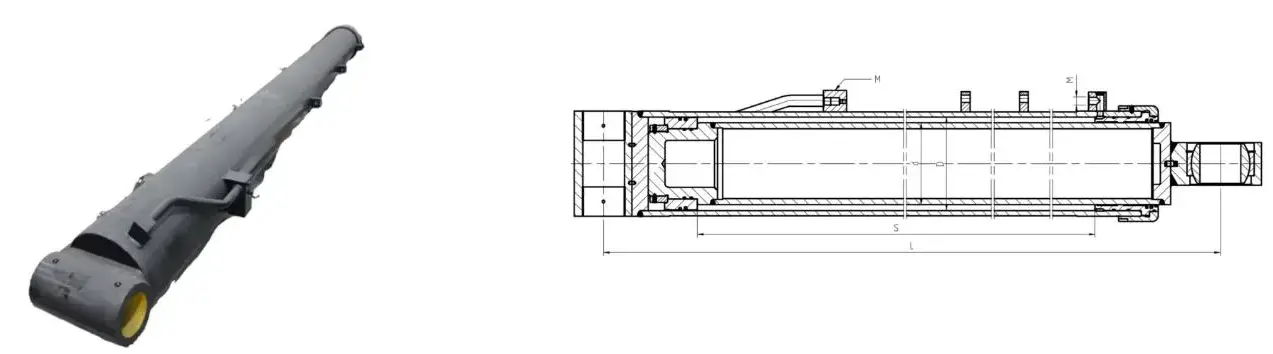

డైమెన్షన్ డ్రాయింగ్‌లు

Crane luffing hydraulic cylinder dimension drawing
ఇన్‌స్టాలేషన్ అవలోకనం — బోర్/రాడ్ ఇంటర్‌ఫేస్, పోర్ట్ స్థానం మరియు మౌంటు నమూనా

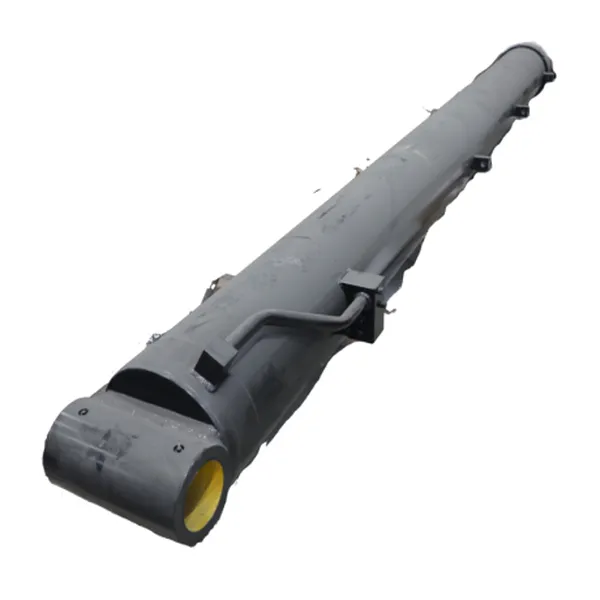

Crane luffing hydraulic cylinder product view
ఉత్పత్తి వీక్షణ - సిలిండర్ బాడీ మరియు రాడ్ అసెంబ్లీ

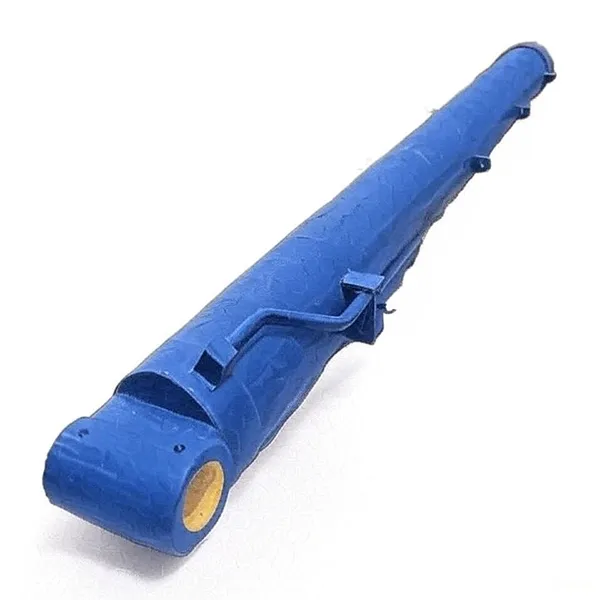

Crane luffing hydraulic cylinder detail
పోర్ట్ మరియు సీల్ వివరాలు — 2-M27×2 ప్లస్ 4-G1/4 ఇంటర్‌ఫేస్

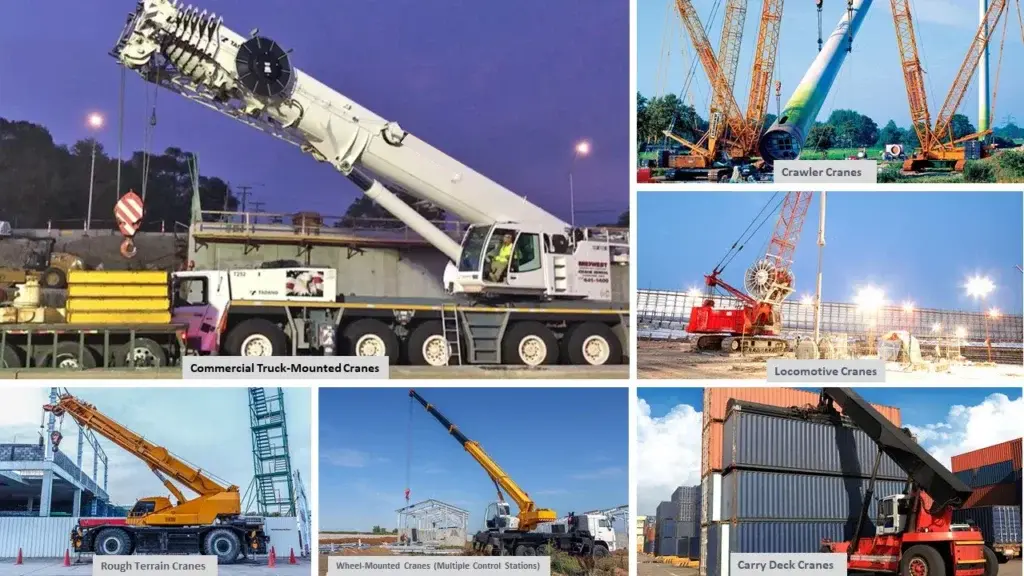

Crane luffing hydraulic cylinder application
అప్లికేషన్ రిఫరెన్స్ — మొబైల్ క్రేన్ లఫింగ్ సర్క్యూట్‌లో మౌంట్ చేయబడింది

క్రేన్ లఫింగ్ హైడ్రాలిక్ సిలిండర్లు ఎక్కడ ఉపయోగించబడతాయి

01

మొబైల్ క్రేన్లు

ట్రక్-మౌంటెడ్ మరియు ఆల్-టెరైన్ మొబైల్ క్రేన్‌లపై బూమ్ యాంగిల్ కంట్రోల్. పూర్తి లోడ్‌లో బూమ్‌ను పెంచడానికి మరియు పట్టుకోవడానికి అవసరమైన థ్రస్ట్‌ను నిర్వహిస్తుంది.

02

పోర్ట్ యంత్రాలు

సాల్ట్-స్ప్రే పరిసరాలలో షిప్-టు-షోర్ మరియు యార్డ్ క్రేన్‌లు. ట్రిపుల్ ప్రోగ్రెసివ్ సీల్ మరియు హార్డ్ క్రోమ్ ప్లేటింగ్ తీర ప్రాంత కార్యకలాపాలలో నిర్వహణ చక్రాన్ని విస్తరించాయి.

03

పవన శక్తి పరికరాలు

సంస్థాపన మరియు నిర్వహణ నాళాలపై క్రేన్ బూమ్ లఫింగ్. ఆఫ్‌షోర్ ప్రెసిషన్ పొజిషనింగ్ కోసం హై థ్రస్ట్ స్టెబిలిటీ మరియు మైక్రాన్-లెవల్ సర్వో కంట్రోల్ మ్యాటర్.

04

హెవీ ఇంజనీరింగ్ మరియు మెటలర్జీ

అధిక-ఉష్ణోగ్రత మరియు దుమ్ము పరిస్థితులలో పారిశ్రామిక ట్రైనింగ్ పరికరాలు. శక్తి-పొదుపు సర్క్యూట్ సుదీర్ఘ షిఫ్ట్‌లలో ఇంధనం లేదా బ్యాటరీ వినియోగాన్ని తగ్గిస్తుంది.

ఆర్డర్ స్పెసిఫికేషన్ షీట్

సూచన నమూనా
ZXSTC1000S.2.5-00
రియల్ టైమ్ డైనమిక్ థ్రస్ట్
3000 కి.ఎన్
పని ఒత్తిడి
32 MPa
బోర్ వ్యాసం
Φ320 mm (కస్టమ్ Φ50-500 mm అందుబాటులో ఉంది)
రాడ్ వ్యాసం
Φ280 మి.మీ
స్ట్రోక్
4000 మి.మీ
సంస్థాపన దూరం
4750 మి.మీ
యూనిట్ బరువు
1522 కిలోలు
పోర్ట్ / ఇంటర్ఫేస్
2-M27×2 ప్లస్ 4-G1/4
బాడీ ఫోర్జింగ్
7-పాస్ డై-ఫోర్జ్డ్ ఏవియేషన్-గ్రేడ్ అల్లాయ్ స్టీల్, డబుల్ ఏజ్డ్ నుండి ≥1250 MPa తన్యత బలం
సర్వో నియంత్రణ
ఇంటిగ్రేటెడ్ ఎలక్ట్రో-హైడ్రాలిక్ సర్వో, మాగ్నెటోస్ట్రిక్టివ్ సెన్సార్ ±0.03 mm ఖచ్చితత్వం, అల్ట్రా-తక్కువ-వేగం 0.08 mm/s
సీలింగ్
ట్రిపుల్ ప్రోగ్రెసివ్ సీల్, జర్మనీ పెర్ఫ్లోరోథర్ కాంపోజిట్ మెయిన్ రింగ్, 5 μm స్టెప్డ్ డస్ట్ లిప్
శక్తి పొదుపు
డిఫరెన్షియల్ యాంప్లిట్యూడ్ సర్క్యూట్, లోడ్ లేకుండా 35% తక్కువ చమురు ప్రసరణ, 28% తక్కువ సిస్టమ్ శక్తి వినియోగం
నిర్వహణ చక్రం
5000 గంటల నిర్వహణ-రహితం
అనుకూలీకరణ
పూర్తి-స్పెక్ కస్టమ్ బోర్ Φ50-500 mm, OEM ప్యాకేజింగ్ మరియు ప్రైవేట్ లేబుల్
MOQ
ఒక్కో మోడల్‌కు 5 యూనిట్లు
బల్క్ లీడ్ టైమ్
డిపాజిట్ మరియు డ్రాయింగ్ ఆమోదం తర్వాత 45-60 రోజులు
కొటేషన్ ఆధారంగా
క్రేన్ మోడల్ మరియు టన్నేజ్, థ్రస్ట్ అవసరం, బోర్/స్ట్రోక్ స్పెసిఫికేషన్, పోర్ట్ సైజు, పరిమాణం, డెస్టినేషన్ పోర్ట్

Raydafon ద్వారా మీ ఆర్డర్ ఎలా కదులుతుంది

  1. 01

    అప్లికేషన్ బ్రీఫ్

    క్రేన్ మోడల్ మరియు టన్నేజ్, అవసరమైన థ్రస్ట్, బోర్/స్ట్రోక్ స్పెసిఫికేషన్, పోర్ట్ సైజు, పరిమాణం మరియు డెస్టినేషన్ పోర్ట్‌ను పంపండి.

  2. 02

    మోడల్ ఎంపిక మరియు కొటేషన్

    రెఫరెన్స్ మోడల్ సరిపోతుందో లేదో లేదా కస్టమ్ బిల్డ్ అవసరమా అని రేడాఫోన్ నిర్ధారిస్తుంది. FOB నింగ్బో కొటేషన్ ప్రధాన సమయంతో జారీ చేయబడింది.

  3. 03

    డ్రాయింగ్ ఆమోదం

    అనుకూల నిర్మాణాల కోసం, Raydafon OEM భాగాన్ని రివర్స్-ఇంజనీర్ చేస్తుంది, ఒక నమూనాను ఉత్పత్తి చేస్తుంది మరియు కొనుగోలుదారుతో బోర్, స్ట్రోక్, ఇన్‌స్టాలేషన్ దూరం మరియు పోర్ట్ కొలతలు నిర్ధారిస్తుంది.

  4. 04

    ఫోర్జింగ్ మరియు హీట్ ట్రీట్మెంట్

    7-పాస్ డై ఫోర్జింగ్ మరియు డబుల్-ఏజింగ్ హీట్ ట్రీట్‌మెంట్ శరీరాన్ని 1250 MPa కంటే ఎక్కువ తన్యత బలానికి స్థిరీకరిస్తుంది. హోనింగ్ మరియు హార్డ్ క్రోమ్ ప్లేటింగ్ అనుసరించండి.

  5. 05

    అసెంబ్లీ మరియు ప్రెజర్ టెస్ట్

    పిస్టన్, సీల్స్, సర్వో మాడ్యూల్ మరియు బఫర్ సమావేశమై ఉన్నాయి. సిలిండర్ 32 MPa వద్ద ఒత్తిడి-పరీక్షించబడింది మరియు మృదుత్వం మరియు సర్వో ప్రతిస్పందన కోసం స్ట్రోక్-పరీక్షించబడింది.

  6. 06

    ప్యాకింగ్ మరియు రవాణా

    సిలిండర్లు యాంటీ-రస్ట్ ఆయిల్ మరియు ప్రొటెక్టివ్ ఎండ్ క్యాప్స్‌తో రీన్ఫోర్స్డ్ చెక్క కేసులలో ప్యాక్ చేయబడతాయి. ప్యాకింగ్ జాబితా, ఇన్‌వాయిస్ మరియు తనిఖీ నివేదికతో సముద్రం, గాలి లేదా ఎక్స్‌ప్రెస్ ద్వారా రవాణా చేయబడుతుంది.

డాక్యుమెంటేషన్ మరియు నాణ్యత మద్దతు

  • ✓
    మెటీరియల్ సర్టిఫికేట్

    బాడీ అల్లాయ్ స్టీల్ సర్టిఫికేట్, డబుల్-ఏజింగ్ హీట్ ట్రీట్‌మెంట్ రికార్డ్, సీల్ కాంపౌండ్ డేటా షీట్ ప్రతి షిప్‌మెంట్‌తో అందించబడతాయి.

  • ✓
    ఒత్తిడి పరీక్ష నివేదిక

    ప్యాకింగ్ చేయడానికి ముందు ప్రతి సిలిండర్ ప్రెజర్ 32 MPa వద్ద పరీక్షించబడింది. లీకేజ్, స్ట్రోక్ స్మూత్‌నెస్, సర్వో రెస్పాన్స్ మరియు పోర్ట్ ఫిట్టింగ్ రికార్డ్ చేయబడ్డాయి.

  • ✓
    డైమెన్షనల్ ఇన్స్పెక్షన్ రికార్డ్

    బోర్, రాడ్, స్ట్రోక్, ఇన్‌స్టాలేషన్ దూరం మరియు పోర్ట్ కొలతలు ఆర్డర్ చేసిన స్పెసిఫికేషన్ లేదా కస్టమర్ డ్రాయింగ్‌కు వ్యతిరేకంగా రికార్డ్ చేయబడ్డాయి.

  • ✓
    ఎగుమతి ప్యాకింగ్

    యాంటీ-రస్ట్ ఆయిల్ మరియు ప్రొటెక్టివ్ ఎండ్ క్యాప్స్‌తో రీన్‌ఫోర్స్డ్ చెక్క కేసు. పెద్ద సిలిండర్ బ్యాచ్‌లు సముద్రపు సరుకు రవాణా కోసం ప్యాలెట్‌గా మరియు స్ట్రాప్ చేయబడ్డాయి.

తరచుగా అడిగే ప్రశ్నలు

క్రేన్ లఫింగ్ హైడ్రాలిక్ సిలిండర్ అంటే ఏమిటి?

క్రేన్ లఫింగ్ హైడ్రాలిక్ సిలిండర్ అనేది మొబైల్ క్రేన్‌లో బూమ్ కోణాన్ని నియంత్రించే హైడ్రాలిక్ భాగం. లఫింగ్ అనేది బూమ్‌ను పెంచడం లేదా తగ్గించడాన్ని సూచిస్తుంది మరియు సిలిండర్ డబుల్-యాక్టింగ్ మల్టీ-స్టేజ్ టెలిస్కోపిక్ డిజైన్ ద్వారా ఈ కదలికను నడుపుతుంది. కౌంటర్ వెయిట్ సిలిండర్ మరియు అవుట్‌రిగ్గర్ సిలిండర్‌తో పాటు మొబైల్ క్రేన్‌లపై ఉండే కోర్ సిలిండర్‌లలో ఇది ఒకటి.

రిఫరెన్స్ మోడల్ మరియు దాని థ్రస్ట్ ఏమిటి?

రిఫరెన్స్ మోడల్ ZXSTC1000S.2.5-00తో 3000 kN రియల్ టైమ్ డైనమిక్ థ్రస్ట్, 32 MPa వర్కింగ్ ప్రెజర్, Φ320 mm బోర్, Φ280 mm రాడ్, 4000 mm స్ట్రోక్, 4750 mm ఇన్‌స్టాలేషన్ దూరం మరియు 1522 kg యూనిట్ బరువు. Raydafon OEM క్రేన్ బ్రాండ్‌ల కోసం అనుకూల బోర్ మరియు స్ట్రోక్‌కు మద్దతు ఇస్తుంది.

ఏ పదార్థం మరియు నకిలీ ప్రక్రియ ఉపయోగించబడుతుంది?

సిలిండర్ బాడీ ఏవియేషన్-గ్రేడ్ హై-స్ట్రెంత్ అల్లాయ్ స్టీల్ నుండి 7-పాస్ డై-ఫోర్జ్ చేయబడింది, ఆపై 1250 MPa కంటే ఎక్కువ తన్యత బలాన్ని స్థిరీకరించడానికి డబుల్ ఏజ్డ్. ఈ ఫోర్జింగ్ ప్రక్రియ 3000 kN థ్రస్ట్ సిలిండర్‌లో నిరంతర లిఫ్ట్ సైకిల్స్‌తో పనిచేసే సాంప్రదాయిక కాస్టింగ్ లేదా మ్యాచింగ్‌తో పోలిస్తే ధాన్యం నిర్మాణం మరియు అలసట జీవితాన్ని మెరుగుపరుస్తుంది.

సర్వో నియంత్రణ ఎంత ఖచ్చితమైనది?

Raydafon ఏవియేషన్-గ్రేడ్ సర్వో వాల్వ్ కోర్‌లతో కూడిన ఇంటిగ్రేటెడ్ ఎలక్ట్రో-హైడ్రాలిక్ సర్వో మాడ్యూల్‌ను మరియు ±0.03 mm ఖచ్చితత్వంతో మాగ్నెటోస్ట్రిక్టివ్ డిస్‌ప్లేస్‌మెంట్ సెన్సార్‌ను ఉపయోగిస్తుంది. ఇది 0.08 mm/s వద్ద అల్ట్రా-తక్కువ-స్పీడ్ స్థిరమైన ఆపరేషన్‌కు మద్దతు ఇస్తుంది, కాబట్టి ఆపరేటర్ స్టిక్-స్లిప్ లేకుండా బూమ్‌ను ఖచ్చితంగా ఉంచవచ్చు.

ట్రిపుల్ సీలింగ్ సిస్టమ్ ఎలా పని చేస్తుంది?

ట్రిపుల్ ప్రోగ్రెసివ్ సీలింగ్ నిర్మాణం మూడు పొరలను కలిగి ఉంటుంది. ప్రధాన ముద్ర జర్మనీ నుండి దిగుమతి చేసుకున్న పెర్ఫ్లోరోథర్ రబ్బరు మిశ్రమ రింగ్, ఇది రెండు-మార్గం ఒత్తిడి పరిహారం కోసం డబుల్-లిప్ డిజైన్‌తో ఉంటుంది. మధ్య పొర 5 μm కంటే పెద్ద ఘన కణాలను అడ్డగించే స్టెప్డ్ డస్ట్ పెదవిని ఉపయోగిస్తుంది. బయటి పొర అదనపు వైపర్ రక్షణను అందిస్తుంది. కాలుష్య నిరోధక సామర్థ్యం సింగిల్-లిప్ సీల్ కంటే 40% ఎక్కువ.

శక్తిని ఆదా చేసే విధానం ఏమిటి?

Raydafon ఎటువంటి లోడ్ లేని పరిస్థితుల్లో హైడ్రాలిక్ ఆయిల్ సర్క్యులేషన్ వాల్యూమ్‌ను 35% తగ్గించే ఒక వినూత్న అవకలన యాంప్లిట్యూడ్ సర్క్యూట్‌ను ఉపయోగిస్తుంది. అధిక సామర్థ్యం గల శాశ్వత మాగ్నెట్ సింక్రోనస్ మోటార్ పంప్ సమూహంతో కలిపి, సాంప్రదాయిక పరిష్కారంతో పోలిస్తే సిస్టమ్ సమగ్ర శక్తి వినియోగం 28% తగ్గింది.

నిర్వహణ చక్రం మరియు అనుకూలీకరణ పరిధి ఏమిటి?

సిలిండర్ ఉప్పు-స్ప్రే మరియు దుమ్ము పరిసరాలలో 5000-గంటల నిర్వహణ-రహిత చక్రం కోసం రూపొందించబడింది. Raydafon Φ50 mm నుండి Φ500 mm వరకు సిలిండర్ బోర్ డయామీటర్‌ల పూర్తి-నిర్దిష్ట అనుకూలీకరణకు, అలాగే OEM ప్యాకేజింగ్ మరియు ప్రైవేట్ లేబుల్‌కు మద్దతు ఇస్తుంది. MOQ మోడల్‌కు 5 యూనిట్లు.

నేను కొటేషన్‌ను ఎలా అభ్యర్థించగలను?

మీ క్రేన్ మోడల్ మరియు టన్నేజ్, అవసరమైన థ్రస్ట్, బోర్/స్ట్రోక్ స్పెసిఫికేషన్, పోర్ట్ సైజు, పరిమాణం మరియు డెస్టినేషన్ పోర్ట్‌ను పంపండి. Raydafon మోడల్‌ను నిర్ధారిస్తుంది లేదా కస్టమ్ బిల్డ్‌ను డిజైన్ చేస్తుంది, ఆపై లీడ్ టైమ్ మరియు ప్యాకింగ్ వివరాలతో FOB నింగ్‌బో కొటేషన్‌ను అందిస్తుంది.

కస్టమ్ క్రేన్ లఫింగ్ హైడ్రాలిక్ సిలిండర్‌లను సోర్స్ చేయడానికి సిద్ధంగా ఉన్నారా?

మీ క్రేన్ మోడల్ మరియు టన్నేజ్, అవసరమైన థ్రస్ట్, బోర్/స్ట్రోక్ స్పెసిఫికేషన్ మరియు ఆర్డర్ పరిమాణాన్ని పంపండి. Raydafon మోడల్‌ను నిర్ధారిస్తుంది లేదా కస్టమ్ బిల్డ్‌ను డిజైన్ చేస్తుంది, ఆపై లీడ్ టైమ్ మరియు ప్యాకింగ్ వివరాలతో FOB నింగ్‌బో కొటేషన్‌ను అందిస్తుంది.
