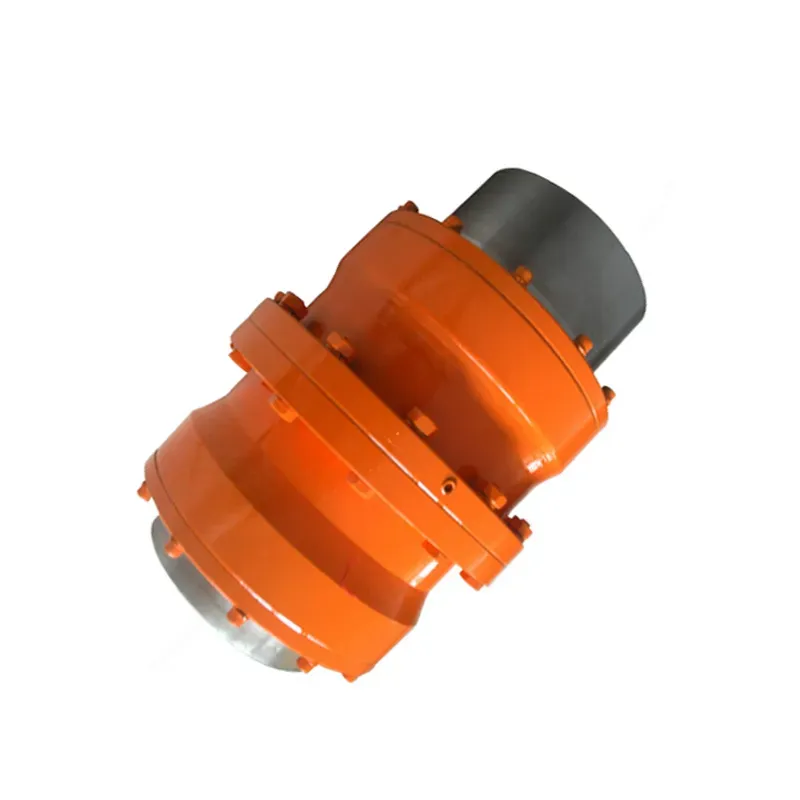

GIGL డ్రమ్ షేప్ గేర్ కప్లింగ్ యొక్క ప్రత్యామ్నాయం

హెవీ-డ్యూటీ ఇండస్ట్రియల్ ట్రాన్స్‌మిషన్ కోసం GIGL డ్రమ్ షేప్ గేర్ కప్లింగ్

మీ భారీ యంత్రాలు - స్టీల్ మిల్లు రోలింగ్ స్టాండ్‌లు, సిమెంట్ ప్లాంట్ క్రషర్లు లేదా మైనింగ్ కన్వేయర్‌లకు - అధిక టార్క్ నుండి వెనక్కి తగ్గని కప్లింగ్ అవసరమైతే, రేడాఫోన్ యొక్క రీప్లేస్‌మెంట్GIGL డ్రమ్ షేప్ గేర్ కప్లింగ్ఖచ్చితమైన పని కోసం నిర్మించబడింది.

డ్రమ్-ఆకారపు దంతాలు వాస్తవ ప్రపంచ ఉపయోగం కోసం నిర్మించబడ్డాయి

ఇది ఏమి చేస్తుందిడ్రమ్ గేర్ కలపడంనిలబడతావా? డ్రమ్ ఆకారపు పళ్ళు. వారు కేవలం అధికారాన్ని బదిలీ చేయరు - వారు వాస్తవ ప్రపంచ వినియోగం యొక్క గందరగోళాన్ని నిర్వహిస్తారు. గరిష్ట టార్క్ 2000 kN·mకి చేరుకుంటుంది, బోర్ పరిమాణాలు 50 mm నుండి 400 mm వరకు ఉంటాయి మరియు ఇది 1.5 డిగ్రీల వరకు కోణీయ మిస్‌లైన్‌మెంట్‌ను తీసుకుంటుంది. దాని పైన, ఇది అక్షసంబంధ మరియు రేడియల్ షిఫ్ట్‌లను భర్తీ చేస్తుంది, ఇది సాధారణ కప్లింగ్‌లను వేగంగా ధరిస్తుంది.

42CrMo స్టీల్ ప్రెసిషన్-గ్రౌండ్ ఇన్‌వాల్యూట్ టీత్

Raydafon దీన్ని 42CrMo హై-స్ట్రెంగ్త్ స్టీల్‌తో తయారు చేస్తుంది, ఆపై ఇన్‌వాల్యూట్ గేర్ పళ్లను ఖచ్చితత్వంతో గ్రైండ్ చేస్తుంది - కాబట్టి పవర్ సాఫీగా ప్రవహిస్తుంది మరియు దుస్తులు తక్కువగా ఉంటాయి. వెతుకుతున్న కొనుగోలుదారులకు ఇది ప్రధానమైనదిపారిశ్రామిక అనువర్తనాల కోసం అధిక-టార్క్ గేర్ కప్లింగ్స్; యంత్రాలు గట్టిగా నెట్టబడినప్పుడు కూడా అది నడుస్తూనే ఉంటుంది.

ISO 9001 సర్టిఫైడ్ మరియు మెయింటెనెన్స్-ఫ్రెండ్లీ

ఈ కలపడం కేవలం కఠినమైనది కాదు - ఇది నిర్వహణకు కూడా తెలివైనది. ఇది ISO 9001 సర్టిఫికేట్ పొందింది. గేర్ మెష్ లూబ్రికేట్ చేయబడింది, ఇది కంపనాన్ని తగ్గిస్తుంది మరియు మురికి గనులు లేదా స్వెల్టరింగ్ సిమెంట్ ప్లాంట్లలో కూడా సేవా జీవితాన్ని పొడిగిస్తుంది. దీని కాంపాక్ట్ నిర్మాణం అంటే రోలింగ్ మిల్లులు లేదా కన్వేయర్ డ్రైవ్‌లలో దీన్ని ఇన్‌స్టాల్ చేయడం పెద్ద ప్రాజెక్ట్‌గా మారదు. అందుకే ఇది ఒక టాప్ పిక్మన్నికైన డ్రమ్ గేర్ కలపడంమరియు మైనింగ్ పరికరాల కోసం కస్టమ్ గేర్ కప్లింగ్‌ల కోసం ఇష్టపడే ఎంపిక - పరిమాణాలు మరియు ఉపరితల చికిత్సలు మీ సెటప్‌కు అనుగుణంగా ఉంటాయి.

చైనా నుండి పోటీ ఫ్యాక్టరీ ధర

Raydafon యొక్క ఫ్యాక్టరీ చైనాలో ఉంది, కాబట్టి మేము అర్ధవంతమైన ధరలతో మంచి నాణ్యతను సమతుల్యం చేస్తాము. మేము ఒకే పరిమాణానికి సరిపోయే భాగాన్ని విక్రయించము — మీ మెషీన్‌లకు సరైన కప్లింగ్‌ను పొందడానికి మేము మీతో కలిసి పని చేస్తాము. తక్కువ పనికిరాని సమయం, మెరుగైన సామర్థ్యం మరియు మీ భారీ పరికరాలను కదిలేలా చేసే కలపడం.

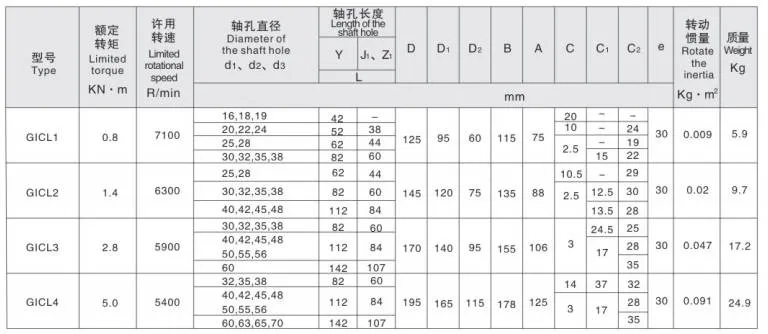

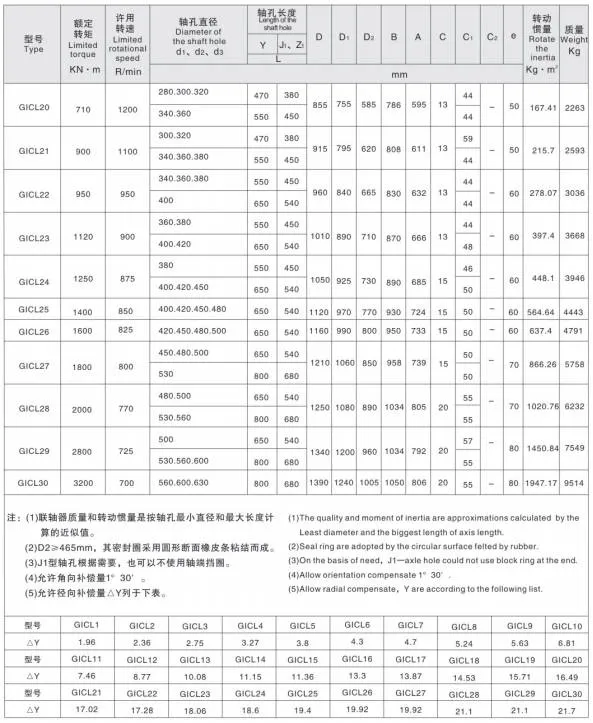

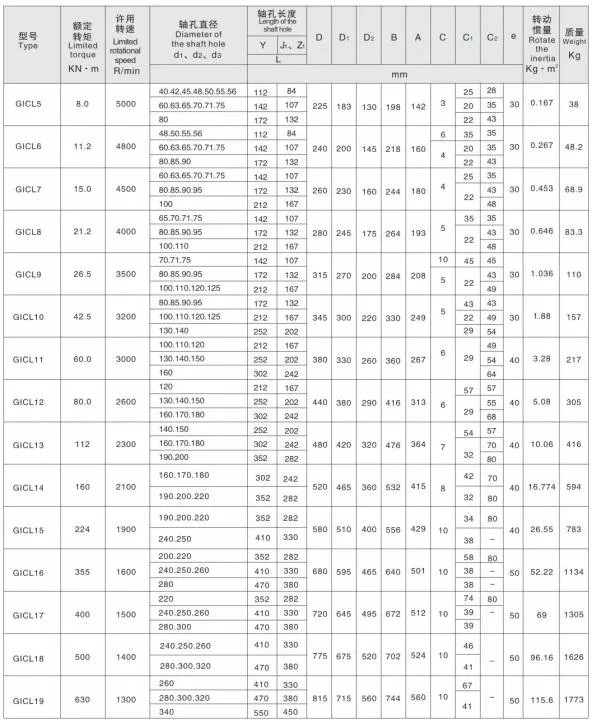

ఉత్పత్తి స్పెసిఫికేషన్

ఉత్పత్తి లక్షణాలు

GIGL డ్రమ్ షేప్ గేర్ కప్లింగ్ అనేది ఫ్లెక్సిబుల్ గేర్ కప్లింగ్ సిస్టమ్‌లలో అధిక-పనితీరు గల ఎంపిక, నమ్మదగిన పవర్ ట్రాన్స్‌మిషన్ చర్చించలేని కఠినమైన పారిశ్రామిక దృశ్యాలకు అనుగుణంగా రూపొందించబడింది.

స్ట్రెయిట్-టూత్ కప్లింగ్స్ కంటే 15–20% ఎక్కువ లోడ్ కెపాసిటీ

ఇది ఏది అధునాతనమైనదిడ్రమ్ ఆకారం గేర్ కలపడంఅధిక టార్క్ ట్రాన్స్‌మిషన్‌ను అలాగే ఉంచేటప్పుడు కోణీయ మిస్‌లైన్‌మెంట్‌ను సమర్థవంతంగా నిర్వహించగల దాని సామర్థ్యం అత్యుత్తమ ఎంపిక. స్ట్రెయిట్-టూత్ గేర్ కప్లింగ్‌లతో పోలిస్తే, GIGL మోడల్ అదే అంతర్గత స్లీవ్ బయటి వ్యాసం మరియు గరిష్ట కప్లింగ్ బాహ్య వ్యాసం పరిస్థితులలో లోడ్ టాలరెన్స్‌లో సగటున 15-20% బూస్ట్‌ను అందిస్తుంది. ఇది అధిక-లోడ్ GIGL అప్లికేషన్‌లకు వెళ్లేలా చేస్తుంది.

1°30' వరకు కోణీయ స్థానభ్రంశం

దాని అతిపెద్ద ప్రయోజనాల్లో ఒకటి మెరుగుపరచబడిన కోణీయ స్థానభ్రంశం పరిహారం. రేడియల్ డిస్‌ప్లేస్‌మెంట్ సున్నా అయినప్పుడు, స్ట్రెయిట్-టూత్ గేర్ కప్లింగ్‌లు 1°ని మాత్రమే నిర్వహిస్తాయి, అయితే GIGL డ్రమ్ షేప్ గేర్ కప్లింగ్ 1°30' వరకు ఉంటుంది - 50% మెరుగుదల. ఇది తక్కువ-వేగం, భారీ-లోడ్ వాతావరణం వంటి వాటికి అనువైనదిగా చేస్తుందిమైనింగ్ మరియు మెటలర్జీ యంత్రాలు, తప్పుగా అమర్చడం సహనం గేమ్-ఛేంజర్.

ఆప్టిమైజ్ చేసిన టూత్ కాంటాక్ట్, తక్కువ నాయిస్, ఎక్కువ మెయింటెనెన్స్ ఇంటర్వల్స్

డ్రమ్ ఆకారపు పంటి ఉపరితలం అంతర్గత మరియు బాహ్య దంతాల మధ్య సంబంధాన్ని మెరుగుపరుస్తుంది. కోణీయ స్థానభ్రంశం సమయంలో దంతాల చివరల వద్ద ఎడ్జ్ స్క్వీజింగ్ మరియు ఒత్తిడి ఏకాగ్రత వంటి స్ట్రెయిట్-టూత్ కప్లింగ్‌లతో ఇది సాధారణ సమస్యలను పరిష్కరిస్తుంది. అదే సమయంలో, ఇది ఘర్షణ మరియు దుస్తులు తగ్గిస్తుంది, శబ్దాన్ని తగ్గిస్తుంది మరియు నిర్వహణ విరామాలను విస్తరిస్తుంది. ఔటర్ టూత్ స్లీవ్ యొక్క ఫ్లేర్డ్ షేప్ మెయింటెనెన్స్ టీమ్‌లకు అసెంబ్లీ మరియు వేరుచేయడం సులభం చేస్తుంది.

99.7% ప్రసార సామర్థ్యం

ట్రాన్స్‌మిషన్ సామర్థ్యం విషయానికి వస్తే, GIGL డ్రమ్ షేప్ గేర్ కప్లింగ్ 99.7%కి చేరుకుంటుంది - ఇది తయారీలో కన్వేయర్ సిస్టమ్‌ల నుండి నిర్మాణంలో భారీ యంత్రాల వరకు పారిశ్రామిక గేర్ కలపడం కోసం దాని విశ్వసనీయత గురించి మాట్లాడుతుంది. ఔటర్ టూత్ స్లీవ్ స్మూత్ మెషింగ్ కోసం డ్రమ్-ఆకారపు దంతాలను ఉపయోగిస్తుంది, అధిక-నాణ్యత ఉక్కుతో తయారు చేయబడిన మీడియం-హార్డ్ టూత్ ఉపరితలాలు భారీ లోడ్‌లకు మద్దతుగా ఉంటాయి. ఐచ్ఛిక దంతాల ఉపరితల గట్టిపడటం (HRC ≥ 56) మన్నికను మరింత అప్‌గ్రేడ్ చేస్తుంది. దీని తేలికైన డిజైన్ భ్రమణ జడత్వాన్ని తక్కువగా ఉంచుతుంది - వేగం మరియు ఖచ్చితత్వం ముఖ్యమైన పరికరాలకు అనువైనది.

విశ్వసనీయ లూబ్రికేషన్, సీలింగ్ మరియు పరస్పర మార్పిడి

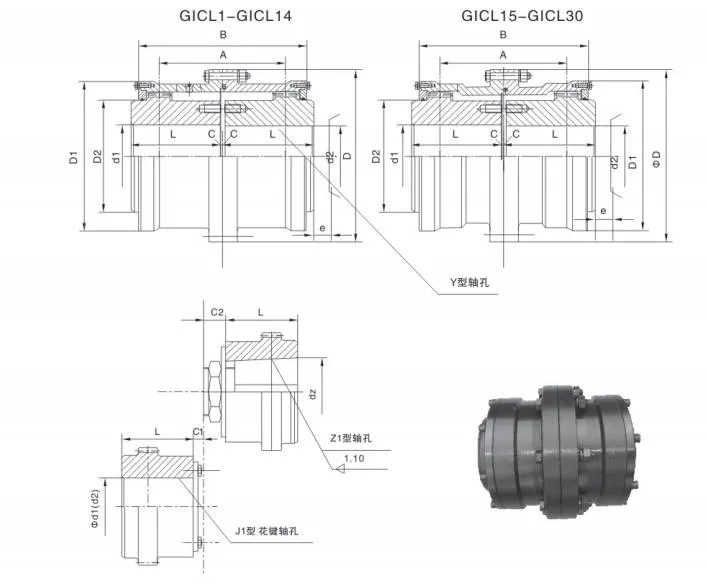

GIGL డ్రమ్ షేప్ గేర్ కప్లింగ్‌ను దీర్ఘకాలం పాటు బాగా అమలు చేయడానికి, ఇది సేవా జీవితాన్ని పొడిగించే మరియు నిర్వహణను సులభతరం చేసే విశ్వసనీయ లూబ్రికేషన్ నిర్మాణాలు మరియు సీల్స్‌తో అమర్చబడి ఉంటుంది. దీని సుష్ట డిజైన్ అద్భుతమైన పరస్పర మార్పిడిని నిర్ధారిస్తుంది, కాబట్టి భాగాలను భర్తీ చేయడం సూటిగా ఉంటుంది. పరిధీయ వేగం 36 మీ/సె కంటే ఎక్కువ ఉన్న హై-స్పీడ్ ఆపరేషన్ల కోసం, డైనమిక్ బ్యాలెన్సింగ్ వైబ్రేషన్‌ను నిరోధిస్తుంది మరియు స్థిరమైన పనితీరును నిర్ధారిస్తుంది. షాఫ్ట్ హోల్ కాన్ఫిగరేషన్‌లు వశ్యతను అందిస్తాయి - విభిన్న కనెక్షన్ అవసరాలకు సరిపోయేలా Y, Z1 మరియు J1 రకాలను కలపడం.

డ్రమ్ షేప్ గేర్ కప్లింగ్స్ పూర్తి శ్రేణి

రేడాఫోన్, విశ్వసనీయమైనదిగేర్ కలపడం తయారీదారు, GICL, GIICL, GICLZ, GIICLZ మరియు NGCL వేరియంట్‌లతో సహా GIGLకు మించి పూర్తి స్థాయి డ్రమ్ షేప్ గేర్ కప్లింగ్‌లను ఉత్పత్తి చేస్తుంది — అన్నీ నాణ్యతకు హామీ ఇవ్వడానికి కఠినమైన పరిశ్రమ ప్రమాణాలకు అనుగుణంగా ఉంటాయి.

కాంపాక్ట్, రిజిడ్-ఫ్లెక్సిబుల్, తక్కువ మెయింటెనెన్స్

ఈ దృఢమైన-అనువైన కప్లింగ్ ప్రయోజనాలను పుష్కలంగా ప్యాక్ చేస్తుంది: కాంపాక్ట్ నిర్మాణం, చిన్న టర్నింగ్ వ్యాసార్థం, అధిక లోడ్ సామర్థ్యం, ​​టాప్-టైర్ సామర్థ్యం, ​​తక్కువ శబ్దం మరియు సుదీర్ఘ నిర్వహణ చక్రాలు. మెటలర్జీ (రోలింగ్ మిల్లులు), మైనింగ్ (క్రషర్లు), ట్రైనింగ్ మరియు రవాణా (క్రేన్లు), అలాగే పెట్రోలియం, రసాయన మరియు సాధారణ యంత్రాల షాఫ్ట్ ప్రసారాలలో తక్కువ-వేగం, భారీ-డ్యూటీ పరిస్థితులకు ఇది బాగా సరిపోతుంది.

అప్లికేషన్ నోట్స్

దాని అధిక దృఢత్వం మరియు స్థితిస్థాపకత లేని వశ్యత కారణంగా, కంపన డంపింగ్, బఫరింగ్ లేదా అత్యంత కఠినమైన షాఫ్ట్ అలైన్‌మెంట్ అవసరమయ్యే యంత్రాల కోసం ఇది సిఫార్సు చేయబడదు - చిన్న కంపనాలు కూడా పనితీరును ప్రభావితం చేసే ఖచ్చితమైన పరికరాలు వంటివి.

అప్లికేషన్ దృశ్యాలు

GIGL డ్రమ్ షేప్ గేర్ కప్లింగ్ అనేది అధిక టార్క్, మిస్‌అలైన్‌మెంట్ టాలరెన్స్ మరియు మన్నిక కీలకమైన భారీ పారిశ్రామిక రంగాలలో విస్తృతంగా ఉపయోగించబడుతుంది.

ఎందుకు Raydafon నుండి కొనండి

రేడాఫోన్ చైనాకు చెందినదిగేర్ కలపడం సరఫరాదారుమెకానికల్ ట్రాన్స్‌మిషన్ కాంపోనెంట్‌లలో దశాబ్దానికి పైగా అనుభవంతో. మేము పోటీతత్వ ఫ్యాక్టరీ ధరలతో మంచి నాణ్యతను సమతుల్యం చేస్తాము మరియు మేము ఒకే పరిమాణానికి సరిపోయే అన్ని భాగాలను విక్రయించము — మీ మెషీన్‌లకు సరైన కప్లింగ్‌ను సరిపోల్చడానికి మేము మీతో కలిసి పని చేస్తాము.

అనుకూల పరిమాణాలు మరియు ఉపరితల చికిత్సలు

నిర్దిష్ట బోర్ పరిమాణం, దంతాల ఉపరితలం గట్టిపడటం (HRC ≥ 56) లేదా అనుకూల షాఫ్ట్ హోల్ కాన్ఫిగరేషన్ కావాలా? మేము మీ ఖచ్చితమైన సెటప్‌కు సరిపోయేలా పరిమాణాలు మరియు ఉపరితల చికిత్సలను రూపొందిస్తాము.

ఫాస్ట్ డెలివరీ మరియు సాంకేతిక మద్దతు

ప్రామాణిక మోడల్‌లు త్వరగా రవాణా చేయబడతాయి మరియు మా ఇంజనీరింగ్ బృందం అభ్యర్థనపై ఇన్‌స్టాలేషన్ మరియు కమీషనింగ్ మార్గదర్శకాలను అందిస్తుంది. తక్కువ పనికిరాని సమయం, మెరుగైన సామర్థ్యం మరియు మీ భారీ పరికరాలను కదిలేలా చేసే కలపడం.
