స్పైరల్ బెవెల్ గేర్
  • స్పైరల్ బెవెల్ గేర్స్పైరల్ బెవెల్ గేర్
  • స్పైరల్ బెవెల్ గేర్స్పైరల్ బెవెల్ గేర్
  • స్పైరల్ బెవెల్ గేర్స్పైరల్ బెవెల్ గేర్

స్పైరల్ బెవెల్ గేర్

Raydafon చైనాలోని నింగ్బోలో ఉన్న తన సొంత ఫ్యాక్టరీలో రైట్ యాంగిల్ డ్రైవ్‌ల కోసం స్పైరల్ బెవెల్ గేర్‌లను తయారు చేస్తుంది. వంగిన టూత్ లైన్ ప్రతి క్షణంలో రెండు లేదా అంతకంటే ఎక్కువ దంతాలను సంపర్కంలో ఉంచుతుంది, కాబట్టి డ్రైవ్ అదే పరిమాణంలోని స్ట్రెయిట్ బెవెల్ జత కంటే మరింత సాఫీగా మరియు నిశ్శబ్దంగా నడుస్తుంది మరియు దాని కొలతలు కోసం ఎక్కువ టార్క్‌ను కలిగి ఉంటుంది. ప్రామాణిక మాడ్యూల్స్ M3 నుండి M12 వరకు ఖచ్చితమైన గ్రేడ్‌లు DIN6 నుండి DIN9 వరకు అమలు చేయబడతాయి, ISO, DIN, ANSI, JIS లేదా BSకి ఉత్పత్తి చేయబడతాయి. మెటీరియల్స్‌లో అల్లాయ్ స్టీల్, C45, స్టెయిన్‌లెస్ స్టీల్, బ్రాస్, కాపర్, అల్యూమినియం మరియు POM ఉన్నాయి, జింక్ మరియు నికెల్ ప్లేటింగ్ నుండి బ్లాక్ ఆక్సైడ్, జియోమెట్ మరియు డాక్రోమెట్ వరకు ఉపరితల చికిత్సలు ఉంటాయి. పినియన్‌ను ఐదు దంతాలతో కత్తిరించవచ్చు, ఇది ఒకే కుడి-కోణ దశలో పెద్ద తగ్గింపు నిష్పత్తిని అనుమతిస్తుంది మరియు అధిక ఖచ్చితత్వ గ్రేడ్‌ల కోసం హీట్ ట్రీట్‌మెంట్ తర్వాత దంతాల పార్శ్వాలను గ్రౌండ్ చేయవచ్చు. పంపడానికి ముందు తనిఖీ చేసిన సంప్రదింపు నమూనాతో సరిపోలిన జతల వలె గేర్లు సరఫరా చేయబడతాయి. 24 గంటలలోపు కొటేషన్ కోసం మీ డ్రాయింగ్ లేదా నమూనాను పంపండి.

స్పైరల్ బెవెల్ గేర్ — కర్వ్డ్-టూత్ రైట్ యాంగిల్ డ్రైవ్, M3 నుండి M12 వరకు

స్పైరల్ బెవెల్ గేర్ అనేది స్మూత్‌నెస్ మరియు లోడ్ కెపాసిటీ అన్నింటికంటే ఎక్కువగా ఉన్నప్పుడు లంబకోణ ప్రసార ఎంపిక. వంగిన దంతాల పంక్తులు ప్రతి క్షణంలో రెండు లేదా అంతకంటే ఎక్కువ దంతాలను సంపర్కంలో ఉంచుతాయి, కాబట్టి డ్రైవ్ నిశ్శబ్దంగా నడుస్తుంది, సమానంగా ధరిస్తుంది మరియు ఒకే పరిమాణంలో ఉండే స్ట్రెయిట్ బెవెల్ జత కంటే చాలా ఎక్కువ లోడ్‌ను కలిగి ఉంటుంది. Raydafon చైనాలోని నింగ్‌బోలోని తన సొంత ఫ్యాక్టరీలో ఈ గేర్‌లను కట్ చేసి, హీట్ ట్రీట్ చేస్తుంది మరియు గ్రైండ్ చేస్తుంది.

కనీసం 5 పళ్ళుపినియన్‌పై, పెద్ద సింగిల్-స్టేజ్ నిష్పత్తులను అనుమతిస్తుంది
DIN6 - DIN9ఖచ్చితమైన గ్రేడ్‌లు, అభ్యర్థనపై గ్రౌండ్
M3 - M12ప్రామాణిక మాడ్యూల్స్, డ్రాయింగ్కు ఇతరులు

డిజైన్ హేతుబద్ధత

స్ట్రెయిట్ బెవెల్ గేర్‌కు బదులుగా స్పైరల్ బెవెల్ గేర్‌ను ఎందుకు ఎంచుకోవాలి

రెండింటి మధ్య వ్యత్యాసం పూర్తిగా టూత్ లైన్‌లో ఉంటుంది. ఒక స్ట్రెయిట్ బెవెల్ గేర్ యొక్క దంతాలు రేడియల్‌గా నడుస్తాయి, కాబట్టి ప్రతి దంతాలు సంభోగ దంతాన్ని దాని పూర్తి వెడల్పులో ఒకే క్షణంలో నిమగ్నం చేస్తాయి - ప్రతి పంటి వద్ద పునరావృతమయ్యే ఆకస్మిక ప్రభావం. ఒక స్పైరల్ బెవెల్ గేర్ యొక్క దంతాలు ఒక వక్రరేఖపై కత్తిరించబడతాయి, కాబట్టి పరిచయం పంటి యొక్క ఒక చివర నుండి ప్రారంభమవుతుంది మరియు మరొకదానికి తుడుచుకుంటుంది, సరిగ్గా జిప్ మూసే విధంగా ఉంటుంది. ఆ ఒక్క రేఖాగణిత మార్పు దిగువన ఉన్న ప్రతి ప్రయోజనానికి బాధ్యత వహిస్తుంది.

స్పైరల్ బెవెల్ గేర్

  • అతివ్యాప్తి గుణకం ఎక్కువగా ఉన్నందున, రెండు లేదా అంతకంటే ఎక్కువ దంతాలు అన్ని సమయాల్లో లోడ్‌ను పంచుకుంటాయి
  • ప్రభావానికి బదులుగా క్రమంగా నిశ్చితార్థం, కాబట్టి నడుస్తున్న శబ్దం గణనీయంగా తక్కువగా ఉంటుంది
  • కాంటాక్ట్ ప్రెజర్ ఎక్కువ కాంటాక్ట్ లైన్‌లో వ్యాపించి, మరింత ఏకరీతి దుస్తులు ధరిస్తుంది
  • పినియన్ కేవలం 5 దంతాలతో నడుస్తుంది, ఒకే దశలో పెద్ద నిష్పత్తిని అనుమతిస్తుంది
  • కట్టర్ హెడ్ వ్యాసార్థం ద్వారా సంప్రదింపు నమూనా సర్దుబాటు చేయగలదు మరియు గ్రౌండింగ్ చేయడం ద్వారా మరింత మెరుగుపరచవచ్చు
  • షాఫ్ట్ బేరింగ్‌లను తీసుకెళ్లడానికి తప్పనిసరిగా ఎంచుకోవాల్సిన అక్షసంబంధ శక్తిని ఉత్పత్తి చేస్తుంది

స్ట్రెయిట్ బెవెల్ గేర్

  • నిశ్చితార్థం సమయంలో ఒక పంటి పూర్తి భారాన్ని మోస్తుంది
  • ప్రతి దంతాల ప్రవేశం వద్ద ప్రభావం మరింత శబ్దం మరియు కంపనాన్ని ఉత్పత్తి చేస్తుంది
  • అధిక లోకల్ కాంటాక్ట్ ఒత్తిడి, కాబట్టి దుస్తులు ఏకాగ్రతను కలిగి ఉంటాయి
  • పినియన్‌పై ఆచరణాత్మక కనీస దంతాల సంఖ్య ఎక్కువగా ఉంటుంది, సింగిల్-స్టేజ్ నిష్పత్తిని పరిమితం చేస్తుంది
  • తక్కువ-స్పీడ్, తక్కువ-నాయిస్-క్రిటికల్ డ్రైవ్‌లకు సరిపోయే కట్ చేయడానికి సులభమైన మరియు చౌకైనది.
  • అక్షసంబంధ శక్తి ఉత్పత్తి చేయబడదు, కాబట్టి బేరింగ్ ఎంపిక సులభం

దీని కోసం ప్లాన్ చేయడానికి విలువైన ఒక డిజైన్ పాయింట్:టూత్ లైన్ హెలికల్ అయినందున, స్పైరల్ బెవెల్ గేర్ షాఫ్ట్ వెంట అక్షసంబంధ థ్రస్ట్‌ను ఉత్పత్తి చేస్తుంది. అది లోపం కాదు - ఇది సజావుగా నిశ్చితార్థం యొక్క ధర. దానిని తీసుకోవడానికి బేరింగ్‌లను తప్పనిసరిగా ఎంచుకోవాలి, అందుకే స్పైరల్ బెవెల్ జత సాధారణంగా స్ట్రెయిట్ బెవెల్ జత కోసం డ్రాప్-ఇన్ రీప్లేస్‌మెంట్‌గా కాకుండా షాఫ్ట్ మరియు బేరింగ్ అమరికతో కలిపి పేర్కొనబడుతుంది.

స్పెసిఫికేషన్లు

స్పైరల్ బెవెల్ గేర్ స్పెసిఫికేషన్‌లు మరియు అందుబాటులో ఉన్న ఎంపికలు

  • మోడల్ సంఖ్య (మాడ్యూల్)M3, M4, M5, M8, M12 మరియు ఇతరులు
  • పంటి రూపంస్పైరల్ (వక్ర టూత్ లైన్), రైట్ యాంగిల్ డ్రైవ్
  • కనిష్ట పినియన్ దంతాల సంఖ్య5 పళ్ళు
  • ఖచ్చితమైన గ్రేడ్‌లుDIN6, DIN7, DIN8, DIN9
  • ప్రమాణాలుISO, DIN, ANSI, JIS, BS మరియు నాన్-స్టాండర్డ్ / డ్రాయింగ్
  • మెటీరియల్స్అల్లాయ్ స్టీల్, C45 స్టీల్, స్టెయిన్‌లెస్ స్టీల్, ఇత్తడి, రాగి, అల్యూమినియం, POM
  • టూత్ ప్రాసెసింగ్మిల్లింగ్, గట్టిపడిన లేదా గ్రౌండ్ (అధిక ఖచ్చితత్వ గ్రేడ్‌ల కోసం గ్రౌండింగ్ ఉపయోగించబడుతుంది)
  • సహనం0.001 mm – 0.1 mm ఫీచర్ మరియు ఖచ్చితత్వ గ్రేడ్ ఆధారంగా
  • ఉపరితల చికిత్సజింక్ పూత, నికెల్ పూత, నిష్క్రియం, ఆక్సీకరణ, యానోడైజేషన్, జియోమెట్, డాక్రోమెట్, బ్లాక్ ఆక్సైడ్, ఫాస్ఫటైజింగ్, పౌడర్ కోటింగ్, ఎలెక్ట్రోఫోరేసిస్
  • అదనపు కార్యకలాపాలుషాట్ బ్లాస్టింగ్, శాండ్‌బ్లాస్టింగ్, హీట్ ట్రీట్‌మెంట్, ఎనియలింగ్, టెంపరింగ్, పాలిషింగ్
  • ప్యాకింగ్ప్లాస్టిక్ బ్యాగ్ మరియు కార్టన్, లేదా చెక్క కేసు
  • చెల్లింపు నిబంధనలుT/T, L/C
  • ఉత్పత్తి ప్రధాన సమయంనమూనాల కోసం 20 పని దినాలు, బల్క్ కోసం 25 రోజులు
  • నమూనాలునమూనా ధర USD 2–100; కస్టమర్ చెల్లించిన నమూనా ఎక్స్‌ప్రెస్ సరుకు

పూర్తి స్పెసిఫికేషన్ షీట్. ప్రతి అడ్డు వరుసను చదవడానికి మొబైల్ పరికరంలో పట్టికను పక్కకు స్క్రోల్ చేయండి.

అంశం స్పెసిఫికేషన్
మోడల్ సంఖ్య M3, M4, M5, M8, M12, మొదలైనవి.
మెటీరియల్ ఇత్తడి, C45 స్టీల్, స్టెయిన్‌లెస్ స్టీల్, రాగి, POM, అల్యూమినియం, మిశ్రమం మరియు ఇతరులు
ప్రామాణికం ISO, DIN, ANSI, JIS, BS మరియు ప్రామాణికం కానివి
ఖచ్చితత్వం DIN6, DIN7, DIN8, DIN9
దంతాల చికిత్స గట్టిపడిన, మిల్లింగ్ లేదా గ్రౌండ్
సహనం 0.001 మిమీ – 0.01 మిమీ – 0.1 మిమీ, ఫీచర్ మరియు నిర్దేశించిన ఖచ్చితత్వ గ్రేడ్ ఆధారంగా
ఉపరితల చికిత్స జింక్ పూత, నికెల్ పూత, నిష్క్రియం, ఆక్సీకరణ, యానోడైజేషన్, జియోమెట్, డాక్రోమెట్, బ్లాక్ ఆక్సైడ్, ఫాస్ఫటైజింగ్, పౌడర్ కోటింగ్, ఎలెక్ట్రోఫోరేసిస్
ముగించు షాట్ బ్లాస్టింగ్, శాండ్‌బ్లాస్టింగ్, హీట్ ట్రీట్‌మెంట్, ఎనియలింగ్, టెంపరింగ్, పాలిషింగ్
వస్తువుల ప్యాకింగ్ ప్లాస్టిక్ బ్యాగ్ మరియు కార్టన్, లేదా చెక్క ప్యాకింగ్
చెల్లింపు నిబంధనలు T/T, L/C
ఉత్పత్తి ప్రధాన సమయం నమూనా కోసం 20 పని దినాలు, బల్క్ కోసం 25 రోజులు
నమూనాలు నమూనా ధర పరిధి USD 2–100. కస్టమర్ చెల్లించిన నమూనా ఎక్స్‌ప్రెస్ సరుకు.
అప్లికేషన్ స్వయంచాలక నియంత్రణ యంత్రాలు, సెమీకండక్టర్ పరిశ్రమ, సాధారణ పారిశ్రామిక యంత్రాలు, వైద్య పరికరాలు, సౌర శక్తి పరికరాలు, యంత్ర పరికరాలు, పార్కింగ్ వ్యవస్థలు, హై-స్పీడ్ రైలు మరియు విమాన రవాణా పరికరాలు మరియు ఇలాంటివి

సహనం మరియు ఖచ్చితత్వం గురించి:ఈ పట్టికలోని బొమ్మలు మొత్తం ఉత్పత్తి కుటుంబంలో ఒక పరిధి, ఒక్క హామీ విలువ కాదు. సహనం అనేది కొలవబడే ఫీచర్, మాడ్యూల్ మరియు మీరు పేర్కొన్న ప్రెసిషన్ గ్రేడ్‌పై ఆధారపడి ఉంటుంది - DIN6 గ్రౌండ్ గేర్ DIN9 మిల్లింగ్ కంటే చాలా కఠినమైన పరిమితులను కలిగి ఉంటుంది. మీ అసెంబ్లీ యొక్క బ్యాక్‌లాష్ మరియు కాంటాక్ట్-నమూనా ఆవశ్యకతను మాకు తెలియజేయండి మరియు మీ గేర్ ఏ గ్రేడ్ మరియు ప్రాసెస్ కావాలో మేము నిర్ధారిస్తాము.

తయారీ

మేము స్పైరల్ బెవెల్ గేర్ నాణ్యతను ఎలా తయారు చేస్తాము మరియు నియంత్రిస్తాము

స్పైరల్ బెవెల్ గేర్‌లు బాగా ఉత్పత్తి చేయడానికి కష్టతరమైన గేర్ రకాల్లో ఒకటి, ఎందుకంటే దంతాల పార్శ్వం వంపు తిరిగిన ఉపరితలం, ఇది కేవలం కత్తిరించబడదు. మేము ప్రతి ఆర్డర్‌పై అమలు చేసే ప్రక్రియ ఉద్దేశపూర్వకంగా క్రమబద్ధంగా ఉంటుంది: ప్రతి దశ పూర్తయింది మరియు తదుపరి ప్రారంభానికి ముందు తనిఖీ చేయబడుతుంది, కాబట్టి చివరి అసెంబ్లీలో కాకుండా దాన్ని సృష్టించిన దశలో సమస్య గుర్తించబడుతుంది.

ఖాళీ తయారీ

మెటీరియల్ డ్రాయింగ్‌కు ఎంపిక చేయబడింది మరియు మౌంటు ఫేసెస్‌ను స్థాపించడానికి ఖాళీని తిప్పి ఎదుర్కొంటారు మరియు ప్రతి తదుపరి ఆపరేషన్ రిఫరెన్స్‌లను బోర్ చేస్తుంది.

గేర్ కటింగ్

అవసరమైన స్పైరల్ యాంగిల్ మరియు కాంటాక్ట్ ప్యాటర్న్‌ని ఉత్పత్తి చేసే కట్టర్ హెడ్ వ్యాసార్థాన్ని ఉపయోగించి స్పైరల్ బెవెల్ గేర్ కట్టింగ్ మెషీన్‌పై టూత్ పార్శ్వాలు ఉత్పత్తి చేయబడతాయి.

వేడి చికిత్స

కేస్ గట్టిపడటం అనేది వేర్ రెసిస్టెన్స్ కోసం టూత్-ఉపరితల కాఠిన్యాన్ని పెంచుతుంది, అయితే డ్రైవ్ చూసే ఇంపాక్ట్ లోడ్‌లను గ్రహించేంత కఠినంగా కోర్ ఉంటుంది.

టూత్ గ్రౌండింగ్

అధిక ఖచ్చితత్వ గ్రేడ్ పేర్కొనబడిన చోట, వక్రీకరణను సరిచేయడానికి మరియు సంపర్క ప్రాంతం మరియు ఉపరితల ముగింపును మెరుగుపరచడానికి వేడి చికిత్స తర్వాత పార్శ్వం నేలపై ఉంటుంది.

నమూనా తనిఖీని సంప్రదించండి

ఈ జత మార్కింగ్ సమ్మేళనంతో టెస్ట్ రిగ్‌లో అమలు చేయబడుతుంది కాబట్టి జత విడుదల చేయడానికి ముందు కాంటాక్ట్ ప్యాటర్న్ స్థానం, ఆకారం మరియు పరిమాణాన్ని డ్రాయింగ్‌కు వ్యతిరేకంగా తనిఖీ చేయవచ్చు.

తనిఖీ మరియు ప్యాకింగ్

అసెంబ్లీకి సంబంధించిన లక్షణాలపై తుది డైమెన్షనల్ చెక్, ఆపై ఎగుమతి కోసం రక్షిత ప్యాకింగ్ - ప్లాస్టిక్ బ్యాగ్ మరియు కార్టన్ లేదా పెద్ద సెట్‌ల కోసం చెక్క కేస్.

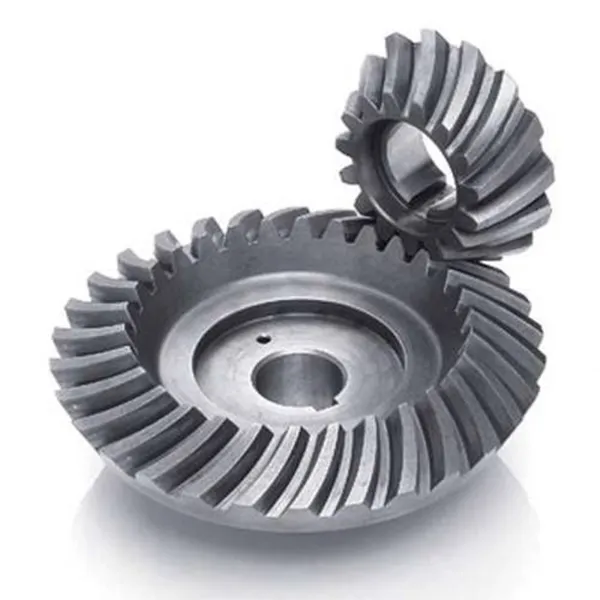

Spiral bevel gear with curved tooth flanks produced by Raydafon
ఉత్పత్తి చేయబడిన వంకర టూత్ పార్శ్వాలతో స్పైరల్ బెవెల్ గేర్.

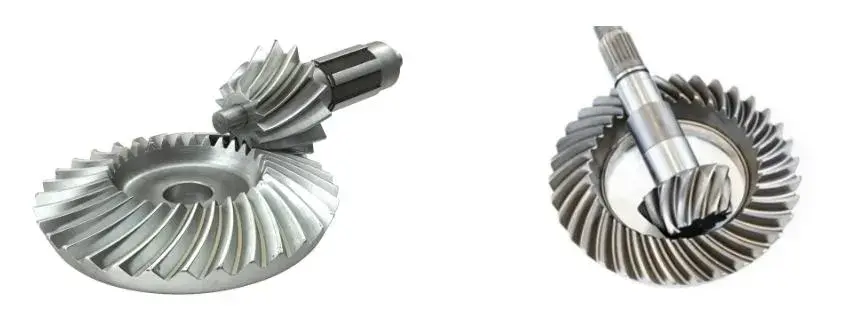

Spiral bevel gear pair showing matched contact pattern and mounting faces
సరిపోలిన గేర్ జత — సంప్రదింపు నమూనా మరియు మౌంటు ముఖాలు.

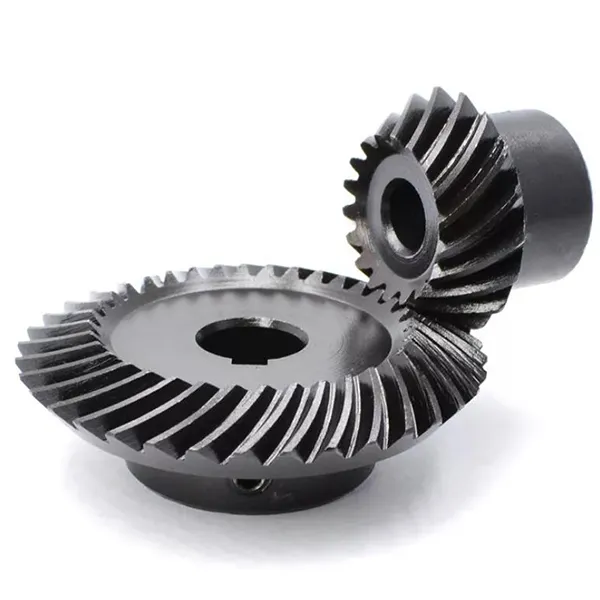

Spiral bevel gear tooth flank detail after grinding
గ్రౌండింగ్ తర్వాత టూత్ పార్శ్వ వివరాలు.

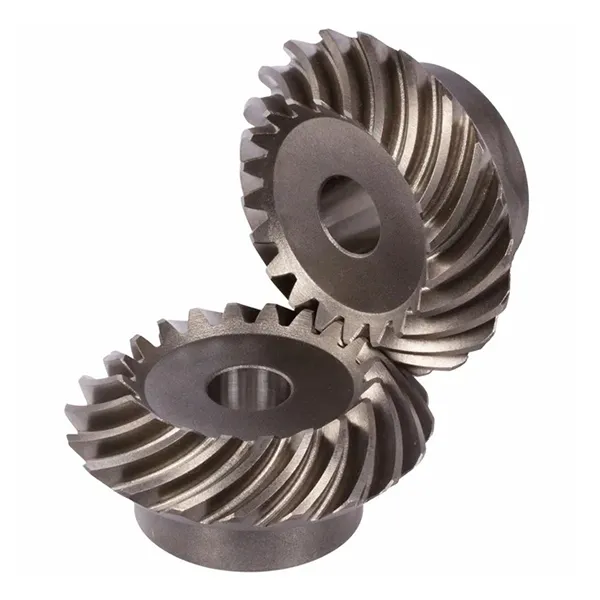

Spiral bevel gear inspection and measurement before packing
ప్యాకింగ్ చేయడానికి ముందు తుది డైమెన్షనల్ తనిఖీ.

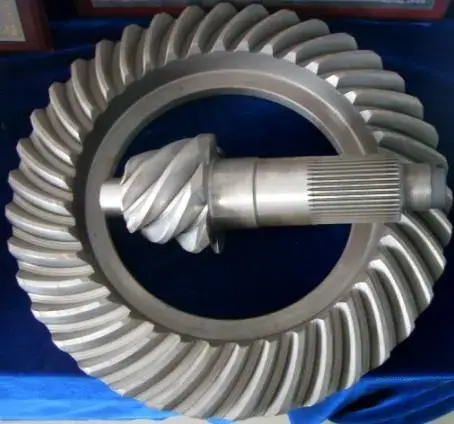

Spiral bevel gear set prepared for export packing
ఎగుమతి ప్యాకింగ్ కోసం గేర్ సెట్ సిద్ధం చేయబడింది.

కీ ప్రయోజనాలు

ఉత్పత్తి లక్షణాలు

స్మూత్ రన్నింగ్ మరియు తక్కువ శబ్దం

దంతాల రేఖ వక్రంగా ఉన్నందున, కనీసం రెండు దంతాలు ఏ క్షణంలోనైనా మెష్‌లో ఉంటాయి మరియు పార్శ్వం అంతటా కాంటాక్ట్ స్వీప్‌తో లోడ్ ఒక పంటి నుండి మరొకదానికి బదిలీ చేయబడుతుంది. స్ట్రెయిట్ బెవెల్ గేర్‌తో ఉన్నట్లుగా పూర్తి-వెడల్పు ప్రభావం యొక్క ఒక్క క్షణం కూడా ఉండదు, కాబట్టి కంపనం మరియు శబ్దం గమనించదగ్గ విధంగా పడిపోతాయి - ఇది మెషిన్ టూల్ స్పిండిల్స్ నుండి ప్యాసింజర్ వెహికల్ యాక్సిల్స్ వరకు శబ్దాన్ని నియంత్రించే ప్రామాణిక ఎంపికగా ఈ దంతాన్ని చేస్తుంది.

అధిక లోడ్ సామర్థ్యం మరియు కూడా ధరిస్తారు

హెలిక్స్ కోణం అతివ్యాప్తి గుణకాన్ని పెంచుతుంది, అంటే ఎక్కువ దంతాలు లోడ్‌ను పంచుకుంటాయి మరియు ప్రతి పార్శ్వంపై సంపర్క ఒత్తిడి తక్కువగా ఉంటుంది. పొడవైన కాంటాక్ట్ లైన్ స్ప్రెడ్‌లతో కలిపి తక్కువ పీడనం పిచ్ లైన్ దగ్గర కేంద్రీకరించడానికి బదులుగా దంతాల ఉపరితలం అంతటా మరింత సమానంగా ధరిస్తుంది. ఆచరణాత్మక ఫలితం దాని పరిమాణానికి భారీ టార్క్‌ను కలిగి ఉన్న గేర్ మరియు నిరంతర విధిలో ఎక్కువ కాలం దాని ఖచ్చితత్వాన్ని కలిగి ఉంటుంది.

ఒకే దశలో విస్తృత నిష్పత్తి పరిధి

స్పైరల్ బెవెల్ జత యొక్క పినియన్‌ను ఐదు పళ్లతో కత్తిరించవచ్చు, ఇది రెండు కంటే ఒక లంబ కోణం దశలో పెద్ద తగ్గింపు నిష్పత్తిని సాధించడానికి అనుమతిస్తుంది. మెషిన్ డిజైనర్‌కి అంటే తక్కువ భాగాలు, పొట్టి హౌసింగ్ మరియు తక్కువ పేరుకుపోయిన బ్యాక్‌లాష్, అందుకే ఈ దంతాల రూపం కాంపాక్ట్ రైట్ యాంగిల్ గేర్ యూనిట్‌లలో చాలా తరచుగా కనిపిస్తుంది.

సంప్రదింపు నమూనాను సరిచేయవచ్చు

పార్శ్వ వక్రత కట్టర్ హెడ్ వ్యాసార్థం ద్వారా సెట్ చేయబడినందున, సంపర్క నమూనాను కత్తిరించే దశలో మార్చవచ్చు మరియు సరిదిద్దవచ్చు మరియు వేడి చికిత్స తర్వాత గ్రౌండింగ్ చేయడం ద్వారా మరింత మెరుగుపరచబడుతుంది. దంతాలు వాస్తవానికి ఎక్కడ తాకుతున్నాయనే దానిపై నియంత్రణ అనేది సంవత్సరాల తరబడి నిశ్శబ్దంగా నడిచే గేర్ సెట్‌ను నెలల వ్యవధిలో గుసగుసలాడే మరియు గుంటల నుండి వేరు చేస్తుంది - మరియు ఇది యంత్రం మరియు ఆపరేటర్‌పై ఆధారపడి ఉంటుంది, డ్రాయింగ్‌పై మాత్రమే కాదు.

విధికి అనుగుణంగా పదార్థాలు మరియు ఉపరితల చికిత్సలు

అదే టూత్ జ్యామితిని అధిక-టార్క్ డ్రైవ్‌ల కోసం అల్లాయ్ స్టీల్‌లో ఉత్పత్తి చేయవచ్చు, తుప్పు నిరోధకత ముఖ్యమైన చోట C45 లేదా స్టెయిన్‌లెస్ స్టీల్ మరియు తేలికైన లేదా అయస్కాంతేతర అనువర్తనాల కోసం ఇత్తడి, రాగి, అల్యూమినియం లేదా POM. పర్యావరణానికి సరిపోయేలా ఉపరితల చికిత్స ఎంపిక చేయబడుతుంది - జింక్ లేదా నికెల్ ప్లేటింగ్, బ్లాక్ ఆక్సైడ్, జియోమెట్ లేదా డాక్రోమెట్ తుప్పు రక్షణ కోసం, అల్యూమినియం కోసం యానోడైజేషన్, మరియు ప్రదర్శన మరియు అదనపు మన్నిక కోసం పౌడర్ కోటింగ్ లేదా ఎలెక్ట్రోఫోరేసిస్.

అప్లికేషన్లు

స్పైరల్ బెవెల్ గేర్లు ఎక్కడ ఉపయోగించబడతాయి

నిజమైన టార్క్‌ను మోసుకెళ్లి నిశ్శబ్దంగా ఉన్నప్పుడు ఎక్కడైనా డ్రైవ్ 90 డిగ్రీల వరకు తిరగాలి:

  • యంత్ర సాధనాలు- స్పిండిల్ డ్రైవ్‌లు, ఇండెక్సింగ్ హెడ్‌లు మరియు ఫీడ్ మెకానిజమ్స్ ట్రాన్స్‌మిషన్ ఖచ్చితత్వం పూర్తయిన పార్ట్ క్వాలిటీని సెట్ చేస్తుంది
  • ఆటోమోటివ్ మరియు రవాణా- అవకలన మరియు చివరి-డ్రైవ్ గేరింగ్, ఇక్కడ తక్కువ-శబ్దం, అధిక-లోడ్ కుడి-కోణం జత అవసరం
  • స్వయంచాలక నియంత్రణ యంత్రాలు- క్యామ్ ఇండెక్సర్‌లు, రోటరీ టేబుల్‌లు మరియు పిక్-అండ్-ప్లేస్ మెకానిజమ్స్
  • సెమీకండక్టర్ మరియు వైద్య పరికరాలు— డ్రైవ్‌లు కేవలం బలంగా కాకుండా మృదువైన, నిశ్శబ్దంగా మరియు పునరావృతమయ్యేలా ఉండాలి
  • సౌర శక్తి పరికరాలు— ట్రాకర్ స్లీవింగ్ డ్రైవ్‌లు, ఇక్కడ గేర్ సెట్ ఏడాది పొడవునా బహిరంగ పరిస్థితుల్లో పనిచేస్తుంది
  • పార్కింగ్ వ్యవస్థలు మరియు లాజిస్టిక్స్ పరికరాలు- లిఫ్ట్ మరియు ట్రాన్స్ఫర్ మెకానిజమ్స్ కాంపాక్ట్ రైట్-యాంగిల్ తగ్గింపు అవసరం
  • హై-స్పీడ్ రైలు మరియు ఏవియేషన్ గ్రౌండ్ పరికరాలు— విశ్వసనీయత మరియు తక్కువ వైబ్రేషన్ పేర్కొనబడిన సహాయక డ్రైవ్‌లు
  • సాధారణ పారిశ్రామిక యంత్రాలు- పంపులు, మిక్సర్లు, కన్వేయర్లు మరియు ఏదైనా కాంపాక్ట్ రైట్ యాంగిల్ గేర్ యూనిట్

మీ అప్లికేషన్ జాబితా చేయబడకపోతే, విధిని వివరించండి - ఇన్‌పుట్ వేగం, టార్క్, నిష్పత్తి మరియు మౌంటు అమరిక. స్పైరల్ బెవెల్ జత సాధారణంగా దాని షాఫ్ట్ మరియు బేరింగ్ లేఅవుట్‌తో కలిసి రూపొందించబడింది, ఎందుకంటే అది ఉత్పత్తి చేసే అక్షసంబంధమైన థ్రస్ట్, కాబట్టి మనం ఎంత త్వరగా అమరికను చూస్తామో అంత మంచి ఫలితం ఉంటుంది.

అనుకూలీకరణ

కస్టమ్ స్పైరల్ బెవెల్ గేర్లు డ్రాయింగ్‌కు తయారు చేయబడ్డాయి

ప్రామాణిక మాడ్యూల్ పరిధికి మించి, గేర్ మీ హౌసింగ్‌కు సరిపోతుందో లేదో నిర్ణయించే పారామితులు అన్నీ అవసరానికి అనుగుణంగా ఉత్పత్తి చేయబడతాయి. సాధారణ అనుకూలీకరణలో ఇవి ఉంటాయి:

  • మాడ్యూల్ మరియు దంతాల సంఖ్య
  • స్పైరల్ కోణం మరియు మురి చేతి
  • నిష్పత్తి మరియు సరిపోలిన జత
  • బోర్, కీవే మరియు స్ప్లైన్
  • హబ్ మరియు మౌంటు ముఖ జ్యామితి
  • మెటీరియల్ ఎంపిక
  • ఖచ్చితమైన గ్రేడ్ DIN6–DIN9
  • ఉపరితల చికిత్స
  • నేల లేదా మిల్లింగ్ టూత్ పార్శ్వం
  • మార్కింగ్ మరియు జత చేసిన సెట్ గుర్తింపు

డైమెన్షన్డ్ డ్రాయింగ్, శాంపిల్ గేర్ లేదా అవసరమైన రేషియో, టార్క్ మరియు ఎన్వలప్‌ను పంపండి మరియు మేము దగ్గరి ప్రామాణిక జ్యామితిని నిర్ధారిస్తాము లేదా కొత్తదాన్ని కోట్ చేస్తాము. స్పైరల్ బెవెల్ జతలు సరిపోలిన సెట్‌లుగా సరఫరా చేయబడతాయి, కాబట్టి మీరు ఒక జత యొక్క ఒక గేర్‌ను భర్తీ చేస్తుంటే, మాకు చెప్పండి - సరిపోలిన జతలో సగం మాత్రమే భర్తీ చేయడం వలన సాధారణంగా శబ్దం మరియు వేగవంతమైన దుస్తులు ఉత్పత్తి అవుతాయి, రెండు భాగాలు డైమెన్షనల్‌గా సరైనవి అయినప్పటికీ.

కొనుగోలుదారు FAQ

కొనుగోలుదారు FAQ

  • స్పైరల్ బెవెల్ గేర్ మరియు స్ట్రెయిట్ బెవెల్ గేర్ మధ్య తేడా ఏమిటి?టూత్ లైన్: స్ట్రెయిట్ బెవెల్ పళ్ళు రేడియల్‌గా నడుస్తాయి మరియు వాటి పూర్తి వెడల్పులో ఒకేసారి నిమగ్నమై ఉంటాయి, అయితే స్పైరల్ బెవెల్ పళ్ళు వంకరగా ఉంటాయి కాబట్టి కాంటాక్ట్ దంతాల ఒక చివర నుండి మరొక చివరకి క్రమంగా స్వీప్ అవుతుంది. వక్ర రూపం అధిక అతివ్యాప్తిని ఇస్తుంది, కాబట్టి లోడ్ ఎక్కువ పళ్లతో పంచబడుతుంది, పరుగు సాఫీగా మరియు నిశ్శబ్దంగా ఉంటుంది, దుస్తులు మరింత సమానంగా ఉంటాయి మరియు పినియన్‌ను 5 పళ్లతో కత్తిరించవచ్చు.
  • మీరు నా డ్రాయింగ్‌కి లేదా నమూనా నుండి స్పైరల్ బెవెల్ గేర్‌ను తయారు చేయగలరా?అవును. మాడ్యూల్, టూత్ కౌంట్, స్పైరల్ యాంగిల్, రేషియో, బోర్ మరియు మెటీరియల్‌తో డైమెన్షన్డ్ డ్రాయింగ్ లేదా శాంపిల్ గేర్‌ను పంపండి. జ్యామితి ఇప్పటికే ఉన్న సాధనానికి సరిపోతుందా లేదా కొత్త కట్టర్ సెటప్ అవసరమా అని మేము ధృవీకరిస్తాము, తదనుగుణంగా కోట్ చేయండి మరియు సుమారు 20 పని దినాలలో నమూనాను అందించగలము.
  • ఏ పదార్థాలు మరియు ఉపరితల చికిత్సలు అందుబాటులో ఉన్నాయి?హై-టార్క్ డ్రైవ్‌ల కోసం అల్లాయ్ స్టీల్ మరియు C45, తుప్పు నిరోధకత అవసరమయ్యే స్టెయిన్‌లెస్ స్టీల్ మరియు తేలికైన లేదా అయస్కాంతేతర అనువర్తనాల కోసం ఇత్తడి, రాగి, అల్యూమినియం లేదా POM. ఉపరితల చికిత్సలలో జింక్ మరియు నికెల్ ప్లేటింగ్, పాసివేషన్, ఆక్సీకరణ, యానోడైజేషన్, జియోమెట్, డాక్రోమెట్, బ్లాక్ ఆక్సైడ్, ఫాస్ఫటైజింగ్, పౌడర్ కోటింగ్ మరియు ఎలెక్ట్రోఫోరేసిస్ ఉన్నాయి. పర్యావరణం గురించి మాకు చెప్పండి మరియు మేము ఒకదాన్ని సిఫార్సు చేస్తాము.
  • నేను సరిపోలిన జత లేదా ఒకే గేర్‌ని ఆర్డర్ చేయాలా?సరిపోలిన జతని ఆర్డర్ చేయండి. స్పైరల్ బెవెల్ గేర్‌లు ల్యాప్ చేయబడతాయి మరియు వాటి సంప్రదింపు నమూనా సెట్‌గా తనిఖీ చేయబడుతుంది, కాబట్టి ఇప్పటికే ఉన్న జతలోని ఒక గేర్‌ను మాత్రమే భర్తీ చేయడం వలన సాధారణంగా రెండు భాగాలు సరిగ్గా కొలిచినప్పటికీ శబ్దం మరియు వేగవంతమైన దుస్తులు ఉత్పత్తి అవుతాయి. ఒక గేర్ మాత్రమే దెబ్బతిన్నట్లయితే, మాకు రెండింటినీ పంపండి, తద్వారా భర్తీని మనుగడలో ఉన్న భాగానికి సరిపోల్చవచ్చు.
  • స్పైరల్ బెవెల్ గేర్‌కు ప్రత్యేక బేరింగ్‌లు ఎందుకు అవసరం?టూత్ లైన్‌లోని హెలిక్స్ కోణం కారణంగా, గేర్ టాంజెన్షియల్ మరియు రేడియల్ లోడ్‌లతో పాటు షాఫ్ట్ వెంట ఒక అక్షసంబంధ థ్రస్ట్ ఫోర్స్‌ను ఉత్పత్తి చేస్తుంది. ఆ థ్రస్ట్‌ని తీసుకువెళ్లడానికి బేరింగ్‌లను తప్పక ఎంచుకోవాలి - సాధారణంగా టేపర్డ్ రోలర్ లేదా కోణీయ సంపర్క అమరిక - అందుకే స్పైరల్ బెవెల్ జతను షాఫ్ట్ మరియు బేరింగ్ లేఅవుట్‌తో కలిపి ఉత్తమంగా పేర్కొనాలి.
  • మీ సహనం, ప్రధాన సమయం మరియు చెల్లింపు నిబంధనలు ఏమిటి?సహనం అనేది కుటుంబం అంతటా 0.001 mm నుండి 0.1 mm వరకు ఉండే ఫీచర్ మరియు ఖచ్చితత్వ గ్రేడ్‌పై ఆధారపడి ఉంటుంది; మీ ఎదురుదెబ్బ మరియు సంప్రదింపు-నమూనా ఆవశ్యకతను మాకు చెప్పండి మరియు మేము దానిని ఏ గ్రేడ్ సాధిస్తుందో నిర్ధారిస్తాము. నమూనాలు దాదాపు 20 పని దినాలు మరియు బల్క్ ఉత్పత్తికి 25 రోజులు పడుతుంది, కస్టమర్ చెల్లించే ఎక్స్‌ప్రెస్ సరుకుతో నమూనా ధరలు USD 2–100 మరియు చెల్లింపు నిబంధనలు T/T లేదా L/C.

సంబంధిత

సంబంధిత ఉత్పత్తులు మరియు తదుపరి పఠనం

స్పైరల్ బెవెల్ గేర్ కొటేషన్‌ను అభ్యర్థించండి

మీ డ్రాయింగ్, నమూనా లేదా అవసరమైన మాడ్యూల్, నిష్పత్తి, టార్క్ మరియు ఎన్వలప్‌ను పంపండి. మేము జ్యామితి, ఖచ్చితమైన గ్రేడ్ మరియు మెటీరియల్‌ని నిర్ధారిస్తాము మరియు 24 గంటలలోపు ధర మరియు లీడ్ టైమ్‌తో ప్రత్యుత్తరం ఇస్తాము.

ఇప్పుడే విచారణ పంపండి

* టాలరెన్స్, లీడ్ టైమ్ మరియు ధర గణాంకాలు ఉత్పత్తి కుటుంబం అంతటా శ్రేణిగా ఇవ్వబడ్డాయి మరియు డ్రాయింగ్‌కు వ్యతిరేకంగా ఆర్డర్‌కు నిర్ధారించబడతాయి. స్పైరల్ బెవెల్ గేర్లు సరిపోలిన జంటలుగా సరఫరా చేయబడతాయి; దయచేసి ఆర్డర్ చేయడానికి ముందు సంభోగం భాగం సంఖ్యను నిర్ధారించండి.
