డిస్క్ మొవర్ 1340 కోసం స్లిప్ క్లచ్ PTO షాఫ్ట్
  • డిస్క్ మొవర్ 1340 కోసం స్లిప్ క్లచ్ PTO షాఫ్ట్డిస్క్ మొవర్ 1340 కోసం స్లిప్ క్లచ్ PTO షాఫ్ట్
  • డిస్క్ మొవర్ 1340 కోసం స్లిప్ క్లచ్ PTO షాఫ్ట్డిస్క్ మొవర్ 1340 కోసం స్లిప్ క్లచ్ PTO షాఫ్ట్

డిస్క్ మొవర్ 1340 కోసం స్లిప్ క్లచ్ PTO షాఫ్ట్

డిస్క్ మొవర్ 1340 / హెస్టన్ 1340 మరియు 1345 కోసం హోల్‌సేల్ రీప్లేస్‌మెంట్ స్లిప్ క్లచ్ PTO షాఫ్ట్. 55N డబుల్ CV అసెంబ్లీ ట్రాక్టర్ వైపు 80-డిగ్రీ CV జాయింట్ మరియు డిస్క్‌బైన్ వైపు 50-డిగ్రీ CV జాయింట్‌ను భర్తీ చేస్తుంది. ట్రాక్టర్ కనెక్షన్ సాధారణంగా 1.375-21; అమలు కనెక్షన్ 1.50" రౌండ్ బిగింపు; నిర్మాణం 1-3/8" 6-స్ప్లైన్ చివరలను ఉపయోగిస్తుంది. డబుల్-ప్లేట్ ఫ్రిక్షన్ క్లచ్ 2,800 N·m స్లిప్ టార్క్ వద్ద సెట్ చేయబడింది మరియు ఓవర్‌లోడ్ తర్వాత మళ్లీ నిమగ్నం అవుతుంది. పార్ట్ నంబర్లు 14656849, 82-14656849 మరియు 83-14656849 పూర్తి అసెంబ్లీ, సగం అమలు మరియు ట్రాక్టర్ సగం కోసం జాబితా చేయబడ్డాయి. అనుకూలతలో Hesston 1340/1345, ఎంచుకోండి CaseIH 8312, Massey Ferguson PTD 12 మరియు New Idea 5512. MOQ, అనుకూలీకరణ మరియు లీడ్ టైమ్ పార్ట్ నంబర్ మరియు కనెక్షన్ పరిమాణం నిర్ధారించబడిన తర్వాత ఆర్డర్‌కు కోట్ చేయబడతాయి.

టోకు OEM భర్తీ · డిస్క్ మొవర్ డ్రైవ్‌లైన్

డిస్క్ మవర్ 1340 కోసం హోల్‌సేల్ స్లిప్ క్లచ్ PTO షాఫ్ట్ — హెస్టన్ 1340/1345 మరియు అనుకూలమైన డిస్క్ మూవర్స్ కోసం స్పెసిఫికేషన్‌లు, MOQ, అనుకూలీకరణ & లీడ్ టైమ్

ఇది డిస్క్ మొవర్ 1340 మరియు హెస్టన్ 1340/1345 గ్రూప్‌లకు బదులుగా స్లిప్ క్లచ్ PTO షాఫ్ట్. పేజీ నిర్మించబడింది షాఫ్ట్ సరిపోతుందో లేదో నిర్ణయించే మూడు తనిఖీల చుట్టూ: ప్రతి వైపు CV ఉమ్మడి కోణం, ట్రాక్టర్ మరియు కనెక్షన్ పరిమాణాలను అమలు చేయండి మరియు డిస్క్‌బైన్ గేర్‌బాక్స్‌ను రక్షించే స్లిప్ టార్క్. పూర్తి కోసం పార్ట్ నంబర్లు అసెంబ్లీ, ఇంప్లిమెంట్ సగం మరియు ట్రాక్టర్ సగం క్రింద ఇవ్వబడ్డాయి కాబట్టి మీరు ఇప్పటికే ఉన్న యూనిట్‌తో సరిపోలవచ్చు కొటేషన్‌ను అభ్యర్థిస్తోంది.

టోకు కొటేషన్ఆర్డర్ ప్రకారం
MOQఆర్డర్ ప్రకారం కోట్ చేయబడింది
అనుకూలీకరణడ్రాయింగ్ ఆధారిత
ప్రధాన సమయంఆర్డర్ ప్రకారం కోట్ చేయబడింది

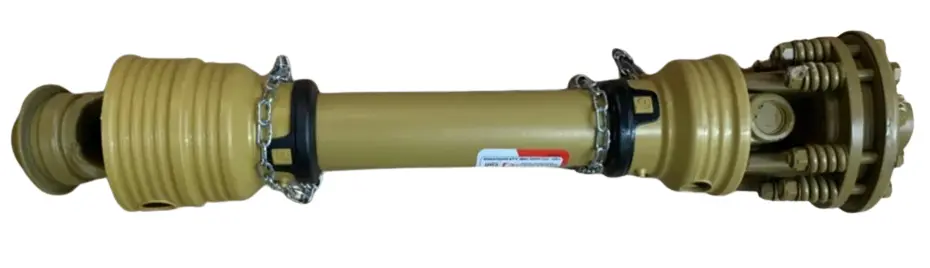

Slip clutch PTO shaft for Disc Mower 1340 — complete 55N double CV assembly
స్లిప్ క్లచ్‌తో 55N డబుల్ CV అసెంబ్లీని పూర్తి చేయండి — ట్రాక్టర్ సైడ్ 80-డిగ్రీ CV, డిస్క్‌బైన్ సైడ్ 50-డిగ్రీ CV.

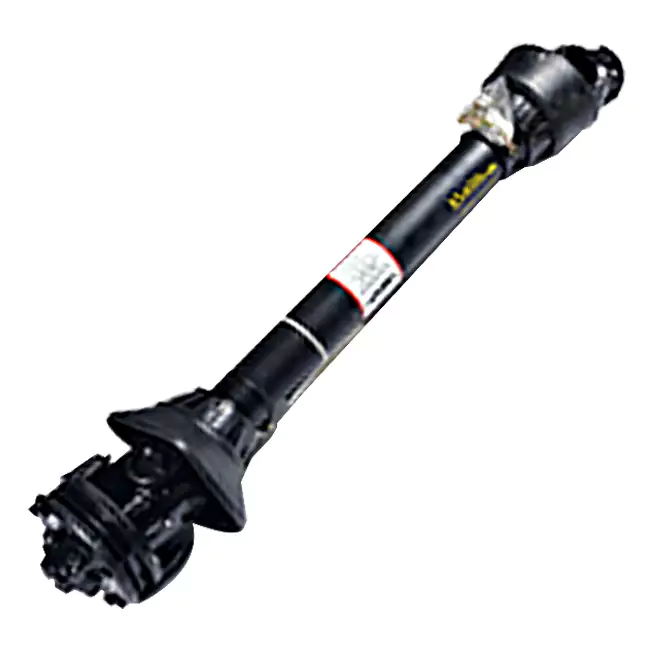

Slip clutch PTO shaft for Disc Mower 1340 — clutch and yoke detail
క్లచ్ మరియు యోక్ వివరాలు — డబుల్-ప్లేట్ ఫ్రిక్షన్ క్లచ్ మరియు 1-3/8 అంగుళాల 6-స్ప్లైన్ ఎండ్.

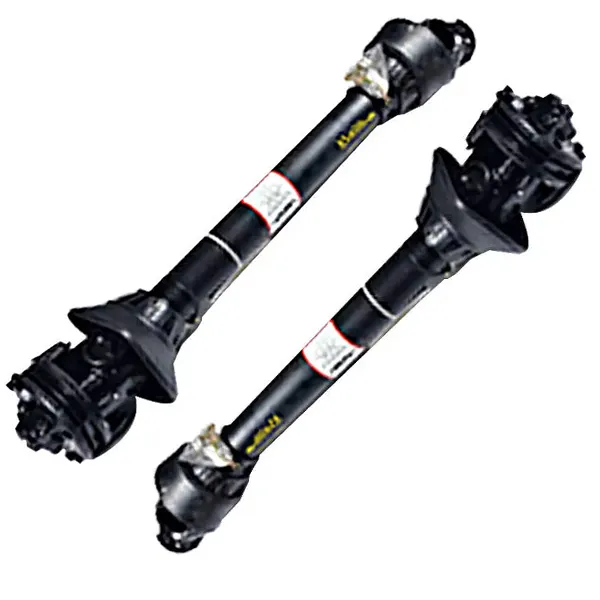

Slip clutch PTO shaft for Disc Mower 1340 — CV joint angle
CV జాయింట్ యాంగిల్ రిఫరెన్స్ — 80-డిగ్రీ ట్రాక్టర్ సైడ్ మరియు 50-డిగ్రీ డిస్క్‌బైన్ సైడ్.

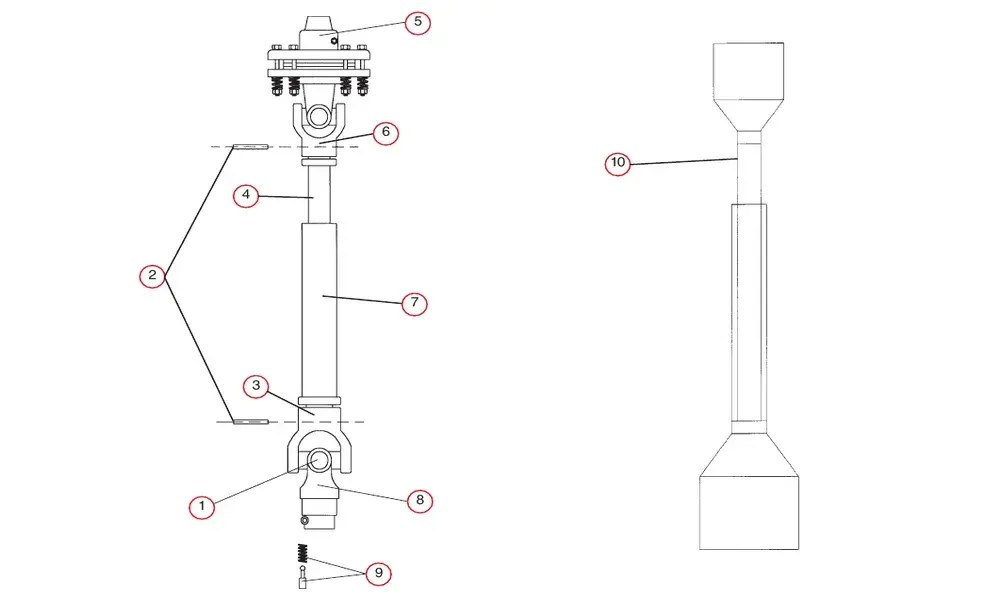

Slip clutch PTO shaft for Disc Mower 1340 — exploded parts view
పేలిన భాగాల వీక్షణ - క్రాస్ కిట్, ట్యూబ్ యోక్స్, స్లిప్ క్లచ్ అసెంబ్లీ మరియు సేఫ్టీ షీల్డ్.
  • హెస్టన్1340 / 1345
  • కేసుIH8312 ఎంచుకోండి
  • మాస్సే ఫెర్గూసన్PTD 12
  • కొత్త ఆలోచన 5512
  • 55Nడబుల్ CV
  • 2,800 N·mస్లిప్ టార్క్

డ్రైవ్‌లైన్ మరియు క్లచ్

అసలు పరికరాల సూచన
55N
ట్రాక్టర్ వైపు CV కోణం
80 డిగ్రీలు
డిస్క్‌బైన్ వైపు CV కోణం
50 డిగ్రీలు
ఇన్పుట్ షాఫ్ట్
సాధారణంగా 1.50" రౌండ్
ట్రాక్టర్ / అమలు ముగుస్తుంది
1-3/8" 6-స్ప్లైన్
14656849లో ట్రాక్టర్ కనెక్షన్
1.375-21
కనెక్షన్‌ని అమలు చేయండి
1.5 "RD బిగింపు
స్లిప్ క్లచ్ రకం
డబుల్ ప్లేట్ రాపిడి
స్లిప్ టార్క్
2,800 N·m
ఓవర్‌లోడ్‌పై పవర్ కట్ ఆఫ్
0.3 సెకన్లలోపు
స్లిప్ తర్వాత స్వీయ రీసెట్
30 సెకన్లలోపు

నిర్మాణం మరియు రక్షణ

షాఫ్ట్ పదార్థం
40Cr మిశ్రమం ఉక్కు
ఉపరితల చికిత్స
డాక్రోమెట్ యాంటీ రస్ట్
ఉప్పు స్ప్రే నిరోధకత
1,000 గంటలు మించిపోయింది
సీల్ అమరిక
త్రీ-లిప్ స్కెలిటన్ ఆయిల్ సీల్ + మాగ్నెటిక్ చిప్ రిమూవల్ రింగ్
దుమ్ము రక్షణ
పూర్తిగా మూసివున్న డస్ట్ కవర్
కాలుష్య సూచన
ISO 4406 18/16 ఇసుక, దుమ్ము మరియు మంచులో 500 h తర్వాత
బ్లేడ్ వేగం సూచన
1,800–2,200 rpm
డంపింగ్
హైడ్రాలిక్ డంపింగ్ + స్ప్రింగ్ ప్రీలోడ్
సూచనను ధరించండి
విజువల్ వేర్ ఇండికేటర్ రింగ్
ఇంధన వినియోగ సూచన
సరఫరా చేయబడిన మెటీరియల్‌లో 12% తగ్గింపు

పార్ట్ నంబర్ టేబుల్ - పూర్తి అసెంబ్లీ మరియు సగం

55N డబుల్ CV అసెంబ్లీ మరియు హాఫ్-షాఫ్ట్ పార్ట్ నంబర్‌లు
పార్ట్ నంబర్ ట్రాక్టర్ అమలు చేయండి వివరణ
14656849 1.375-21 1.5 "RD బిగింపు 55N 80x50 డబుల్ CV
82-14656849 ఏదీ లేదు 1.5 "RD బిగింపు 55N 50 డిగ్రీల CV సగం (అమలు)
83-14656849 1.375-21 ఏదీ లేదు 55N 80 డిగ్రీల CV సగం (ట్రాక్టర్)

పూర్తి అసెంబ్లీ అనేది రెండు భాగాలను భర్తీ చేస్తున్నప్పుడు ఆర్డర్ చేయవలసిన భాగం సంఖ్య. ట్రాక్టర్ సగం మాత్రమే ఉంటే లేదా ఇంప్లిమెంట్ సగం అరిగిపోయింది, సగం షాఫ్ట్ నంబర్ సరిపోలాలి. రెండు భాగాలు విడివిడిగా జాబితా చేయబడ్డాయి ఎందుకంటే CV కోణం ట్రాక్టర్ వైపు మరియు డిస్క్‌బైన్ వైపు మధ్య తేడా ఉంటుంది. ఇతర డిస్క్ మొవర్ అప్లికేషన్ల కోసం, చూడండిడిస్క్‌బైన్‌ల కోసం PTO షాఫ్ట్వర్గం.

ఉత్పత్తి భాగాలు — సర్వీస్ రీప్లేస్‌మెంట్ కోసం సూచన సంఖ్యలు

రిఫరెన్స్ నంబర్ మరియు పార్ట్ నంబర్ కాలమ్ ద్వారా సేవా భాగాలు
Ref. నం. భాగం పేరు 147129 147134 147248
1 క్రాస్ కిట్ 170015 170020 170020
2 రోల్ పిన్ 170120 170120 170120
3 ఫిమేల్ ట్యూబ్ ఎండ్ యోక్ 151050 151070 151070
4 లోపలి ట్యూబ్ 151090 151092 151092
5 స్లిప్ క్లచ్ అసెంబ్లీ — — —
6 మగ ట్యూబ్ ఎండ్ యోక్ 151045 151065 151065
7 ఔటర్ ట్యూబ్ 151091 151093 151093
8 ట్రాక్టర్ ఎండ్ యోక్ 151035 151055 151055
9 త్వరిత డిస్‌కనెక్ట్ పిన్ 170110 170110 170110
10 భద్రతా షీల్డ్ 124310 124315 124315
10 భద్రతా షీల్డ్ యూరోకార్డన్ 124311 124316 124316

విడిభాగాల పట్టిక వ్యక్తిగత భాగాల సేవ పునఃస్థాపన కోసం. పూర్తి రీప్లేస్‌మెంట్ షాఫ్ట్‌ను ఆర్డర్ చేసినప్పుడు, మునుపటి పట్టికలో అసెంబ్లీ భాగం సంఖ్యను ఉపయోగించండి. విశాలమైనదిPTO షాఫ్ట్ పరిధిఇతర వ్యవసాయ డ్రైవ్‌లైన్‌ను జాబితా చేస్తుంది వర్గాలు.

క్లచ్ బిహేవియర్ — 2,800 N·m సెట్టింగ్ రక్షిస్తుంది

సాధారణ కోత సమయంలో

క్లచ్ స్థితి
నిశ్చితార్థం
టార్క్ ప్రసారం చేయబడింది
2,800 N·m వరకు
బ్లేడ్ వేగం సూచన
1,800–2,200 rpm
డంపింగ్
హైడ్రాలిక్ + స్ప్రింగ్ ప్రీలోడ్

డిస్క్ మొవర్ సాధారణంగా కటింగ్ చేస్తున్నప్పుడు డబుల్-ప్లేట్ ఫ్రిక్షన్ క్లచ్ నిశ్చితార్థంగా ఉంటుంది. హైడ్రాలిక్ డంపింగ్ మరియు స్ప్రింగ్ ప్రీలోడ్ అమరిక అనేది వాలులు మరియు తడిపై నిరోధకత హెచ్చుతగ్గులకు గురైనప్పుడు బ్లేడ్ వేగాన్ని స్థిరంగా ఉంచడానికి ఉద్దేశించబడింది నేల.

మొవర్ ఒక రాయి లేదా రూట్ కొట్టినప్పుడు

క్లచ్ స్థితి
స్లిప్స్
పవర్ కట్ ఆఫ్
0.3 సెకన్లలోపు
రీసెట్ చేయండి
30 సెకన్లలోపు స్వీయ-రీసెట్
చెక్కు ధరించండి
విజువల్ వేర్ ఇండికేటర్ రింగ్

స్లిప్ క్లచ్ అనేది డిస్క్‌బైన్ గేర్‌బాక్స్‌కు బదులుగా షాక్‌ను తీసుకునే భాగం. స్వీయ రీసెట్ వసంత వ్యవస్థ అడ్డంకిని తొలగించిన తర్వాత ప్రసారాన్ని పునరుద్ధరిస్తుంది మరియు దుస్తులు సూచిక రింగ్ దృశ్య సూచనను ఇస్తుంది క్లచ్ ప్లేట్లు శ్రద్ధ అవసరం ఉన్నప్పుడు కోసం.

2,800 N·m స్లిప్ టార్క్ అనేది సరఫరా చేయబడిన ఉత్పత్తి మెటీరియల్‌లో పేర్కొన్న సంఖ్య. దీనికి వ్యతిరేకంగా సెట్టింగ్‌ని నిర్ధారించండి ఆర్డర్ చేయడానికి ముందు డిస్క్ మొవర్ మోడల్ మరియు ట్రాక్టర్ PTO. మ్యాచింగ్ ఇంప్లిమెంట్ డ్రైవ్‌లైన్ కోసం, చూడండిన్యూ హాలండ్ డిస్క్‌బైన్‌ల కోసం PTO షాఫ్ట్డిస్క్‌బైన్-సైడ్ కాన్ఫిగరేషన్‌లకు క్రాస్-రిఫరెన్స్‌గా పేజీ.

మీరు కొటేషన్‌ను అభ్యర్థించడానికి ముందు

  1. మొవర్ మోడల్ మరియు ఇప్పటికే ఉన్న పార్ట్ నంబర్‌ను నిర్ధారించండి

    డిస్క్ మొవర్ 1340, హెస్టన్ 1340/1345, కేస్ఐహెచ్ 8312, మాస్సే ఫెర్గూసన్ పిటిడి 12 మరియు న్యూ ఐడియా 5512 అనేవి సరఫరా చేయబడిన మెటీరియల్‌లో అనుకూలత సూచనలు. ఇప్పటికే ఉన్న షాఫ్ట్ పార్ట్ నంబర్ భర్తీని నిర్ధారించడానికి వేగవంతమైన మార్గం.

  2. ట్రాక్టర్ PTO స్ప్లైన్‌ని నిర్ధారించండి

    పూర్తి అసెంబ్లీ 14656849 1.375-21 ట్రాక్టర్ కనెక్షన్‌తో జాబితా చేయబడింది. ట్రాక్టర్ వేరే PTO స్టబ్‌ని ఉపయోగిస్తుంటే, 83-14656849 లేదా తత్సమానాన్ని ఉపయోగించి ట్రాక్టర్ సగం విడిగా నిర్ధారించండి.

  3. అమలు కనెక్షన్‌ని నిర్ధారించండి

    ఇంప్లిమెంట్ సైడ్ పూర్తి అసెంబ్లీలో 1.5" RD క్లాంప్‌గా మరియు ఇంప్లిమెంట్ హాఫ్ 82-14656849లో జాబితా చేయబడింది. డిస్క్‌బైన్ ఇన్‌పుట్ వేరే బిగింపు లేదా యోక్‌ని ఉపయోగిస్తే, ఆర్డర్ చేయడానికి ముందు ఇంప్లిమెంట్ సగం నిర్ధారించండి.

  4. స్లిప్ టార్క్ మరియు క్లచ్ పరిస్థితిని నిర్ధారించండి

    క్లచ్ సరఫరా చేయబడిన మెటీరియల్‌లో 2,800 N·m వద్ద సెట్ చేయబడింది. ఇప్పటికే ఉన్న క్లచ్ సర్దుబాటు చేయబడి ఉంటే లేదా మొవర్ వేరే గేర్‌బాక్స్‌ని నడుపుతుంటే, రీప్లేస్‌మెంట్ కోట్ చేయడానికి ముందు మొవర్ మాన్యువల్‌కు వ్యతిరేకంగా స్లిప్ సెట్టింగ్‌ను నిర్ధారించండి.

MOQ, కస్టమైజేషన్ మరియు లీడ్ టైమ్‌లు ఆర్డర్‌కు కోట్ చేయబడతాయి ఎందుకంటే అవి ఆర్డర్ పూర్తి కాదా అనే దానిపై ఆధారపడి ఉంటాయి అసెంబ్లీ లేదా హాఫ్-షాఫ్ట్, మరియు కనెక్షన్ పరిమాణాలు ప్రామాణిక పార్ట్ నంబర్‌లకు సరిపోతాయా. ఈ పేజీలో ఏదీ లేదు వేరొక కాన్ఫిగరేషన్ కోసం పట్టుకోని స్థిరమైన MOQ లేదా లీడ్ టైమ్‌కి కట్టుబడి ఉంటుంది. సంబంధిత డ్రైవ్‌లైన్ కోసం వర్గం, చూడండిఫీడ్ మిక్సర్ల కోసం PTO షాఫ్ట్పరిధి.

మొవర్ మోడల్ మరియు ఇప్పటికే ఉన్న పార్ట్ నంబర్‌ను పంపండి

డిస్క్ మొవర్ మోడల్, ఇప్పటికే ఉన్న షాఫ్ట్ పార్ట్ నంబర్ మరియు ట్రాక్టర్ PTO స్ప్లైన్‌ని పంపండి. లేదో మేము ధృవీకరిస్తాము పూర్తి అసెంబ్లీ 14656849, అమలు సగం 82-14656849 లేదా ట్రాక్టర్ సగం 83-14656849 సరైనది సరిపోల్చండి మరియు ఆ కాన్ఫిగరేషన్ కోసం MOQ మరియు లీడ్ టైమ్‌తో కొటేషన్‌ను జారీ చేయండి.
