కేస్ IH రౌండ్ బేలర్స్ కోసం PTO షాఫ్ట్
  • కేస్ IH రౌండ్ బేలర్స్ కోసం PTO షాఫ్ట్కేస్ IH రౌండ్ బేలర్స్ కోసం PTO షాఫ్ట్
  • కేస్ IH రౌండ్ బేలర్స్ కోసం PTO షాఫ్ట్కేస్ IH రౌండ్ బేలర్స్ కోసం PTO షాఫ్ట్

కేస్ IH రౌండ్ బేలర్స్ కోసం PTO షాఫ్ట్

కేస్ IH రౌండ్ బేలర్‌ల కోసం PTO షాఫ్ట్ — RB444, RB454, RB455A, RB464, RB554 మరియు RB564, ఇంకా RB454 సైలేజ్ మరియు RB454 రోటర్ కట్టర్ వేరియంట్‌లను కవర్ చేస్తుంది. ఘర్షణ క్లచ్‌తో CAT4 మరియు CAT5 స్థిరమైన వేగం డ్రైవ్‌లైన్‌లు; ట్రాక్టర్‌పై ఆధారపడి ఇన్‌పుట్ స్ప్లైన్ 1.375-6 లేదా 1.375-21; శక్తి అవసరం 40-100 hp (30-75 kW). 1,000 N·m (CAT3/S4) నుండి 1,800 N·m (CAT4/S6) వరకు క్లచ్ టార్క్ సూచనలు. మీ బేలర్ మోడల్ మరియు ట్రాక్టర్ PTO స్ప్లైన్‌ని పంపండి — మేము డ్రైవ్‌లైన్ వర్గం, క్లచ్ టార్క్ మరియు షాఫ్ట్ పొడవును నిర్ధారిస్తాము మరియు 24 గంటలలోపు ఫ్యాక్టరీ కోట్‌ను తిరిగి అందిస్తాము.

OEM భర్తీ · కేస్ IH RB సిరీస్

కేస్ IH రౌండ్ బేలర్‌ల కోసం PTO షాఫ్ట్ — CAT4 & CAT5 స్థిరమైన వేగం డ్రైవ్‌లైన్‌లు, 1.375-6 / 1.375-21 స్ప్లైన్

ఒక రౌండ్ బేలర్ PTO షాఫ్ట్ రెండు మార్గాలలో ఒకదానిలో విఫలమవుతుంది: యూనివర్సల్ జాయింట్ టర్నింగ్ కోణాన్ని తీసుకోదు హెడ్‌ల్యాండ్, లేదా క్లచ్ సరైన టార్క్ వద్ద జారిపోదు మరియు గేర్‌బాక్స్ బదులుగా షాక్‌ను తీసుకుంటుంది. ఈ పేజీ కేస్ IH RB444, RB454, RB455A, RB464, RB554 కోసం షాఫ్ట్ పరిమాణాలు, అవసరమైన పవర్ మరియు క్లచ్ పార్ట్ నంబర్‌లను జాబితా చేస్తుంది మరియు RB564 బేలర్‌లు, కాబట్టి మీరు రీప్లేస్‌మెంట్ షాఫ్ట్‌ని మీరు నిజంగా అమలు చేసే బేలర్ మోడల్‌కి సరిపోల్చవచ్చు.

బేలర్ మోడల్స్ కవర్ చేయబడ్డాయి

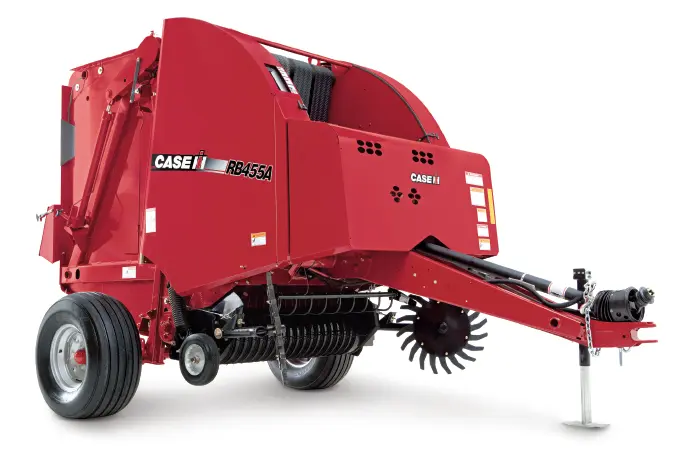

6 బేస్ మోడల్స్ RB444, RB454, RB455A, RB464, RB554, RB564 — ప్లస్ RB454 సైలేజ్ మరియు RB454 రోటర్ కట్టర్ వేరియంట్‌లు.

డ్రైవ్‌లైన్ పరిమాణాలు

CAT4 / CAT5 ఘర్షణ క్లచ్‌తో స్థిరమైన వేగం డ్రైవ్‌లైన్. ట్రాక్టర్‌పై ఆధారపడి ఇన్‌పుట్ స్ప్లైన్ 1.375-6 లేదా 1.375-21.

శక్తి అవసరం

40-100 hp RB444లో 30 kW నుండి RB454 రోటర్ కట్టర్‌పై 75 kW వరకు. దిగువ పట్టికలో పూర్తి విచ్ఛిన్నం.

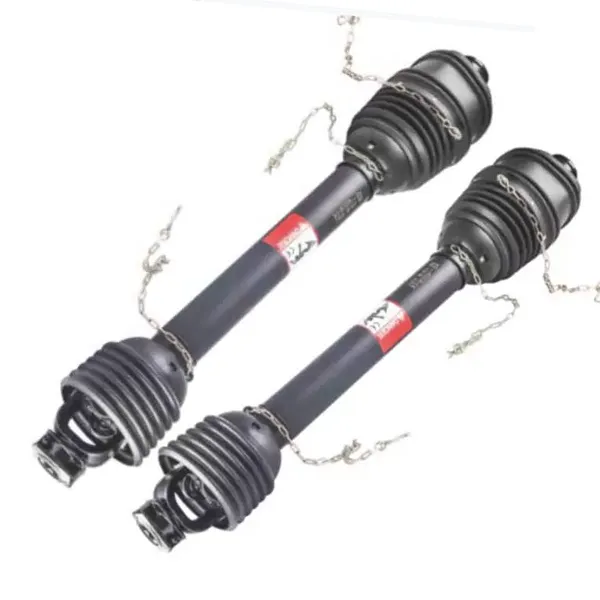

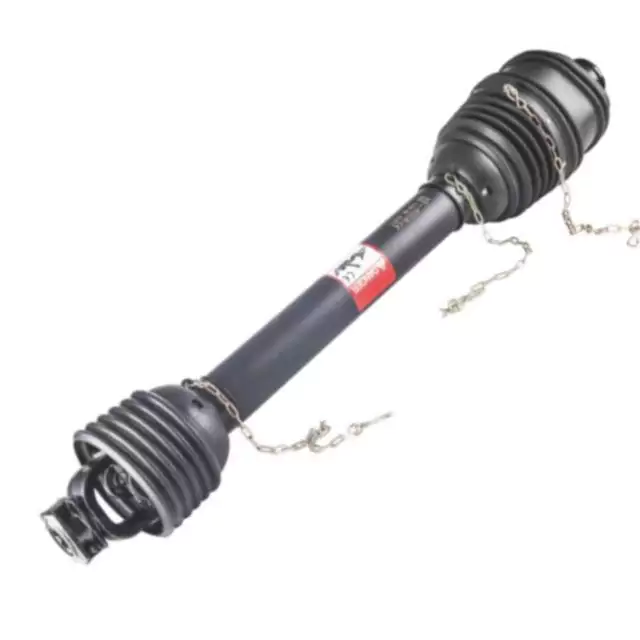

PTO shaft for Case IH round balers — constant velocity driveline with friction clutch
PTO షాఫ్ట్ అసెంబ్లీ - స్థిరమైన వేగం ఉమ్మడి, ఘర్షణ క్లచ్ మరియు 1.375-6 ఇన్‌పుట్ యోక్.
PTO shaft for Case IH round balers — clutch end and spline detail
క్లచ్ ఎండ్ మరియు స్ప్లైన్ వివరాలు — త్వరిత-డిస్‌కనెక్ట్ యోక్ మరియు షీల్డ్ బేరింగ్.
PTO shaft input yoke detail for 1.375-6 and 1.375-21 spline tractors
ఇన్‌పుట్ యోక్ ఎంపికలు — 1.375-6 మరియు 1.375-21 స్ప్లైన్, ట్రాక్టర్ PTO స్టబ్‌కు సరిపోలాయి.

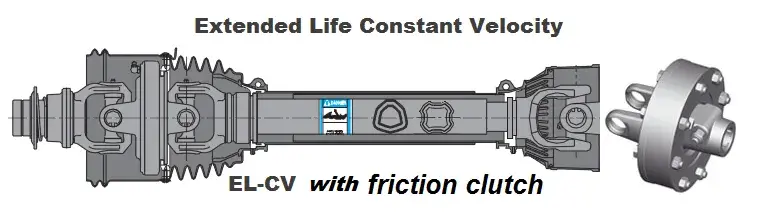

PTO shaft friction clutch and shear bolt configuration for Case IH round balers
ఘర్షణ క్లచ్ మరియు షీర్-బోల్ట్ కాన్ఫిగరేషన్ - స్లిప్ పాయింట్ బేలర్ గేర్‌బాక్స్‌ను రక్షిస్తుంది.

మోడల్ టేబుల్ — PTO షాఫ్ట్ సైజు మరియు బేలర్ ద్వారా అవసరమైన పవర్

కేస్ IH రౌండ్ బేలర్ మోడల్స్ — షాఫ్ట్ పరిమాణం మరియు PTO పవర్ అవసరం
బాలర్ మోడల్ PTO షాఫ్ట్ పరిమాణం PTO అవసరం, hp (kW)
RB444 CAT4 40 (30)
RB454 CAT4 60 (45)
RB454 సైలేజ్ CAT4 65 (48)
RB454 రోటర్ కట్టర్ CAT5 100 (75)
RB455A CAT4 40 (30)
RB464 CAT5 70 (52)
RB554 CAT5 70 (52)
RB564 CAT5 80 (60)

కేస్ IH ఘర్షణ క్లచ్‌తో మోడల్‌పై ఆధారపడి CAT4 లేదా CAT5 స్థిరమైన వేగం డ్రైవ్‌లైన్‌లను పిలుస్తుంది. RB454 రోటర్ కట్టర్ మాత్రమే ఈ శ్రేణిలో 100 hp (75 kW) ఇన్‌పుట్‌తో CAT5 అవసరమయ్యే ఏకైక వేరియంట్ — అయితే మీ ట్రాక్టర్ ఆ సంఖ్య క్రింద ఉంది, ఆర్డర్ చేయడానికి ముందు బేలర్ బిల్డ్‌ను నిర్ధారించండి.

Constant velocity PTO shaft part number reference for Case IH round balers
స్థిరమైన వేగం PTO సూచన — CAT3 ద్వారా CAT5, 540 మరియు 1000 rpm మూల భాగం సంఖ్యలు.

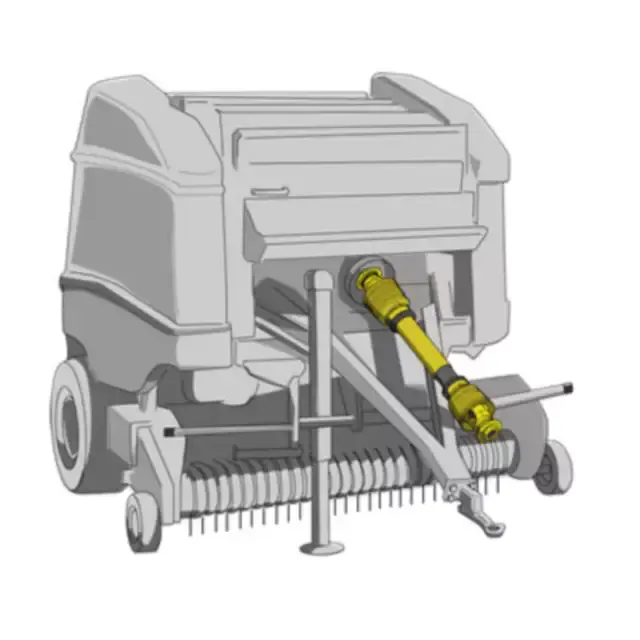

PTO shaft installed on a round baler in field operation
ఫీల్డ్ ఇన్‌స్టాలేషన్ — బేలర్ ఇన్‌పుట్ వద్ద షాఫ్ట్ కోణం మరియు షీల్డ్ క్లియరెన్స్.

స్థిరమైన వేగం PTO మరియు క్లచ్ పార్ట్ నంబర్లు

స్థిరమైన వేగం PTO — వర్గం మరియు ట్రాక్టర్ స్ప్లైన్ ఆధారంగా మూల భాగం సంఖ్యలు
CV PTO ట్రాక్టర్ స్ప్లైన్ బేస్ పార్ట్ నంబర్
CAT3/540 1.375-6 71R4121UCW07000
CAT4/540 1.375-6 71R6121UCW07000
CAT4/1000 1.375-21 71R6121UCW08000
CAT5/540 1.375-6 71R8121UCW07000
CAT5/1000 1.375-21 71R8121UCW08000
1.375-6 స్ప్లైన్ ఇన్‌పుట్ కోసం FT రాపిడి క్లచ్‌లు
యూనివర్సల్ సైజు టార్క్ (N·m) పార్ట్ నంబర్
CAT3 / S4 1,000 6QE344901R
CAT3 / S4 1,000 635E41203R
CAT4 / S6 1,800 663H53403R
CAT5 / S8 1,450 6LM453003R

ఎగువ భాగం సంఖ్యలు షాఫ్ట్‌ను బేలర్ మరియు ట్రాక్టర్ కలయికకు సరిపోల్చడానికి సూచన పాయింట్‌లు. మీ బేలర్ వేరే ఇంప్లిమెంట్ హాఫ్‌ని ఉపయోగిస్తాడు లేదా ట్రాక్టర్ స్టబ్ 1.750-20 స్ప్లైన్, మోడల్‌ను పంపండి మరియు మేము చేస్తాము సరైన కలయికను నిర్ధారించండి. విశాలమైనదిరౌండ్ బేలర్ల కోసం PTO షాఫ్ట్శ్రేణి ఇతర బేలర్ బ్రాండ్‌లను కూడా కవర్ చేస్తుంది.

షాఫ్ట్ సరిపోతుందో లేదో నిర్ణయిస్తుంది

  1. డ్రైవింగ్‌లైన్ వర్గాన్ని బేలర్ మోడల్‌తో సరిపోల్చండి

    CAT4 మరియు CAT5 ఈ పరిధిలో పరస్పరం మార్చుకోలేవు. RB444, RB454 మరియు RB455A రన్ CAT4; RB464, RB554 మరియు RB564 రన్ CAT5; RB454 రోటర్ కట్టర్‌కి కూడా CAT5 అవసరం. CAT4 షాఫ్ట్‌ను బేలర్‌కు అమర్చడం CAT5 కోసం కాల్‌లు ఉమ్మడిని హెడ్‌ల్యాండ్ కోణంలో అండర్-రేట్ చేస్తుంది, ఇక్కడే చాలా అకాల వైఫల్యాలు ప్రారంభించండి.

  2. ఇన్‌పుట్ స్ప్లైన్‌ను ట్రాక్టర్‌తో సరిపోల్చండి, బేలర్‌తో కాదు

    ఇంప్లిమెంట్ ద్వారా బేలర్ సైడ్ ఫిక్స్ చేయబడింది, అయితే ట్రాక్టర్ సైడ్ మీరు ఉపయోగిస్తున్న ట్రాక్టర్‌పై ఆధారపడి ఉంటుంది. 1.375-6 సాధారణ 540 rpm స్టబ్; 1.375-21 అనేది 1000 rpm స్టబ్; అధిక శక్తిపై 1.750-20 కనిపిస్తుంది ట్రాక్టర్లు. ట్రాక్టర్ మోడల్ మరియు PTO స్టబ్ ఫోటోను పంపడం అనేది ఏ యోక్ సరిపోతుందో నిర్ధారించడానికి వేగవంతమైన మార్గం. మీరు ఇంప్లిమెంట్ డ్రైవ్‌ను కూడా నవీకరిస్తున్నట్లయితే, చూడండిPTO షాఫ్ట్పూర్తి శ్రేణి కోసం వర్గం.

  3. రాపిడి క్లచ్‌ని ట్రాక్టర్‌కు కాకుండా బేలర్‌కు సెట్ చేయండి

    బేలర్ గేర్‌బాక్స్ షాక్ లోడ్ తీసుకునే ముందు రాపిడి క్లచ్ జారిపోతుంది. ఒక క్లచ్ చాలా ఎత్తుగా సెట్ చేయబడింది షాక్‌ను నేరుగా గేర్‌బాక్స్‌లోకి ప్రసారం చేస్తుంది; చాలా తక్కువగా సెట్ చేయబడింది, ఇది సాధారణ బేలింగ్ సమయంలో జారిపోతుంది. FT పైన ఉన్న క్లచ్ టేబుల్ యూనివర్సల్ సైజుకు రిఫరెన్స్ టార్క్‌ను ఇస్తుంది — CAT3/S4 కోసం 1,000 N·m, దీని కోసం 1,800 N·m CAT5/S8 కోసం CAT4/S6 మరియు 1,450 N·m.

  4. హెడ్‌ల్యాండ్ వద్ద షాఫ్ట్ కోణం మరియు షీల్డ్ క్లియరెన్స్‌ను తనిఖీ చేయండి

    స్థిరమైన వేగం ఉమ్మడి ప్రామాణిక సార్వత్రిక ఉమ్మడి కంటే పెద్ద మలుపు కోణాన్ని తట్టుకుంటుంది, కానీ షీల్డ్ ఇంకా పూర్తి లాక్ వద్ద క్లియరెన్స్ అవసరం. షాఫ్ట్ దిగువకు వెళ్లినా లేదా షీల్డ్ డ్రాబార్‌ను సంప్రదించినట్లయితే హెడ్‌ల్యాండ్, రేటింగ్‌తో సంబంధం లేకుండా ఉమ్మడి ప్రారంభంలో విఫలమవుతుంది. పై చిత్రం వద్ద లక్ష్య కోణాన్ని చూపుతుంది బేలర్ ఇన్పుట్. ఇతర తయారీదారుల నుండి బేలర్ల కోసం, దిక్రోన్ రౌండ్ బేలర్ల కోసం PTO షాఫ్ట్పేజీ సమానమైన సూచన పాయింట్లను జాబితా చేస్తుంది.

మీ బేలర్ మోడల్ మరియు ట్రాక్టర్ PTO స్ప్లైన్‌ని పంపండి

బేలర్ మోడల్ (RB444 నుండి RB564) మరియు ట్రాక్టర్ PTO స్టబ్ (1.375-6, 1.375-21 లేదా 1.750-20) మాకు చెప్పండి. మేము చేస్తాము డ్రైవ్‌లైన్ వర్గం, క్లచ్ టార్క్ మరియు షాఫ్ట్ పొడవును నిర్ధారించండి మరియు ఫ్యాక్టరీ-డైరెక్ట్ కోట్‌ను తిరిగి ఇవ్వండి — సాధారణంగా 24 గంటలలోపు. అనుకూల పొడవులు మరియు షీల్డ్ కాన్ఫిగరేషన్‌లు అందుబాటులో ఉన్నాయి. మీ ఇంప్లిమెంట్ a ఉపయోగిస్తుంటే ప్రామాణికం కాని గేర్‌బాక్స్, దివ్యవసాయ గేర్బాక్స్పరిధి కూడా సంబంధితంగా ఉండవచ్చు.
